专利号: 2020112879034
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

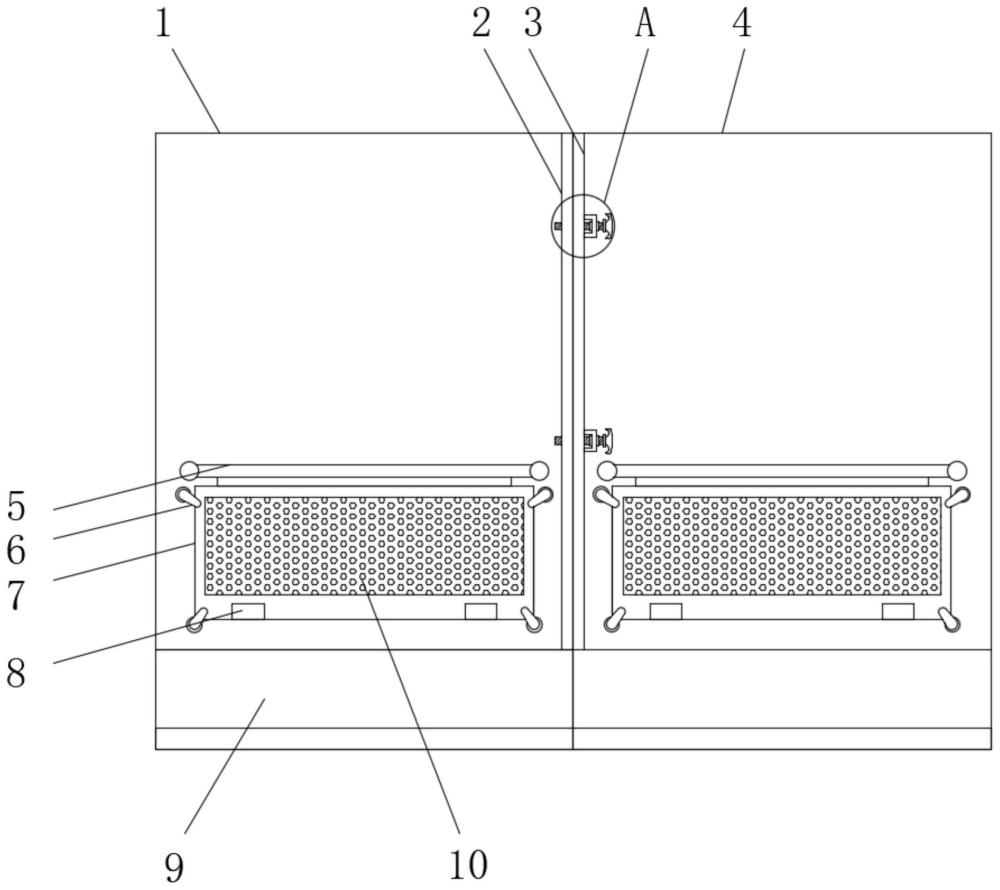

1.一种稳定性高的室内装配式组合墙体,包括第一组合墙体(1)、第二组合墙体(4)、净化盒(7)、降噪板(12)、导轮(23)和装配组件(25),其特征在于:所述第一组合墙体(1)的一侧安装有第二组合墙体(4),所述第一组合墙体(1)与第二组合墙体(4)的一侧外壁上分别固定安装有第一连接侧板(2)与第二连接侧板(3),所述第二连接侧板(3)上固定安装有装配组件(25),所述第一组合墙体(1)的内部开设的槽体内安装有降噪板(12)、保温板(13)与吸潮板(14),槽体内壁上开设有安装内槽(20),槽体的外部通过转轴转动安装有顶板(11);

所述安装内槽(20)的内部固定安装有第一外顶弹簧(21),安装内槽(20)的内部滑动安装有安装架(22);

所述安装架(22)上通过转轴转动安装有导轮(23),所述第一外顶弹簧(21)的一端与安装架(22)的侧壁固定连接,所述导轮(23)与降噪板(12)相互接触并挤压;

所述第一组合墙体(1)的顶部固定安装有连接弹簧(19),连接弹簧(19)的一端与顶板(11)的顶面固定连接;

所述第一组合墙体(1)的内部开设的内腔内安装的导轨(8)上滑动安装有净化盒(7),内腔的内壁上固定安装有第二外顶弹簧(24),所述第二外顶弹簧(24)的一端与净化盒(7)的侧壁相互接触并挤压。

2.根据权利要求1所述的一种稳定性高的室内装配式组合墙体,其特征在于,所述装配组件(25)由安装块(251)、螺纹套(252)、连接螺纹轴(254)与转头(255)组成,所述安装块(251)的内部固定安装有螺纹套(252),所述连接螺纹轴(254)螺纹安装在螺纹套(252)内。

3.根据权利要求2所述的一种稳定性高的室内装配式组合墙体,其特征在于,所述连接螺纹轴(254)的外壁上固定安装有转头(255),所述连接螺纹轴(254)的一端固定安装有转头(255),连接螺纹轴(254)的另一端分别与第一连接侧板(2)与第二连接侧板(3)螺纹连接。

4.根据权利要求1所述的一种稳定性高的室内装配式组合墙体,其特征在于,所述第一组合墙体(1)与第二组合墙体(4)的底部固定安装有墙体底座(9),第一组合墙体(1)与第二组合墙体(4)的大小规格一致。

5.根据权利要求1所述的一种稳定性高的室内装配式组合墙体,其特征在于,所述净化盒(7)的内部从左至右分别设置有滤尘网(15)、隔水层(16)、活性炭层(17)与吸潮棉层(18),净化盒(7)的外侧通过卡扣安装有安装网罩(10)。

6.根据权利要求5所述的一种稳定性高的室内装配式组合墙体,其特征在于,所述净化盒(7)的一侧外壁上固定安装有拉杆(5),所述第一组合墙体(1)的正面外壁上转动安装有挡轴(6),所述挡轴(6)的一端与净化盒(7)的侧壁相互接触并挤压。
