专利号: 2020112862067
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

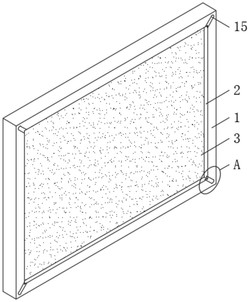

1.一种便于玻璃面板更换的装配式玻璃隔断安装组件,包括外框架(1),其特征在于,所述外框架(1)的正面开设有连接槽(2),所述连接槽(2)内嵌入式连接有玻璃面板(3),并且连接槽(2)内侧壁对应玻璃面板(3)四角处的位置均开设有滑行槽(4),所述滑行槽(4)内滑动连接有滑行卡角座(5),并且滑行卡角座(5)的内侧壁与玻璃面板(3)的外侧壁连接,所述滑行卡角座(5)远离玻璃面板(3)的一面固定有滑杆(6),所述滑杆(6)的表面套接有滑行套(10),所述滑行套(10)与滑行卡角座(5)的相对面通过支撑弹簧(9)固定连接,并且支撑弹簧(9)套接在滑杆(6)的表面,所述滑行套(10)的正面固定连接有活动座(17),所述活动座(17)的表面通过第一销轴(27)与驱动杆(18)相近的一端铰接,所述驱动杆(18)的另一端通过第二销轴(19)与固定座(20)相近的一面铰接,所述固定座(20)的正面固定连接有滑块(21),所述滑块(21)滑动连接在密封盖(15)相近一面所开设的滑槽(28)内,并且滑块(21)侧面对应滑槽(28)的位置卡接有螺纹筒(22),所述螺纹筒(22)内螺纹连接有螺纹杆(23);

所述滑行槽(4)内侧壁对应密封盖(15)的位置开设有转接槽(11),所述转接槽(11)内卡接有第二轴承(25),所述第二轴承(25)内套接有转接轴(12);所述转接轴(12)的表面套接有扭力弹簧(14),所述扭力弹簧(14)的一端固定连接在转接轴(12)的表面,所述扭力弹簧(14)的另一端与转接槽(11)的内侧壁固定连接;所述螺纹杆(23)的端部固定连接有转轴(24),所述转轴(24)的端部套接有第二轴承(25),所述第二轴承(25)卡接在滑槽(28)内侧的端面处;所述螺纹杆(23)的表面固定连接有旋钮柄(26),并且密封盖(15)表面设置有防滑膜(16)。

2.根据权利要求1所述的一种便于玻璃面板更换的装配式玻璃隔断安装组件,其特征在于,所述滑杆(6)的表面套接有滑套(7),所述滑套(7)远离滑杆(6)的一端固定连接有抵座(8),所述抵座(8)的背面与滑行槽(4)的内侧壁固定连接。

3.根据权利要求1所述的一种便于玻璃面板更换的装配式玻璃隔断安装组件,其特征在于,所述滑槽(28)侧视的截面形状为T字形结构,所述滑块(21)俯视的截面形状为T字形结构。

4.根据权利要求1所述的一种便于玻璃面板更换的装配式玻璃隔断安装组件,其特征在于,所述滑行卡角座(5)的厚度大于或等于玻璃面板(3)的厚度。

5.根据权利要求1所述的一种便于玻璃面板更换的装配式玻璃隔断安装组件,其特征在于,所述滑杆(6)和滑套(7)侧视的截面形状均为矩形结构,并且滑套(7)的内径尺寸与滑杆(6)的外径尺寸相适配。
