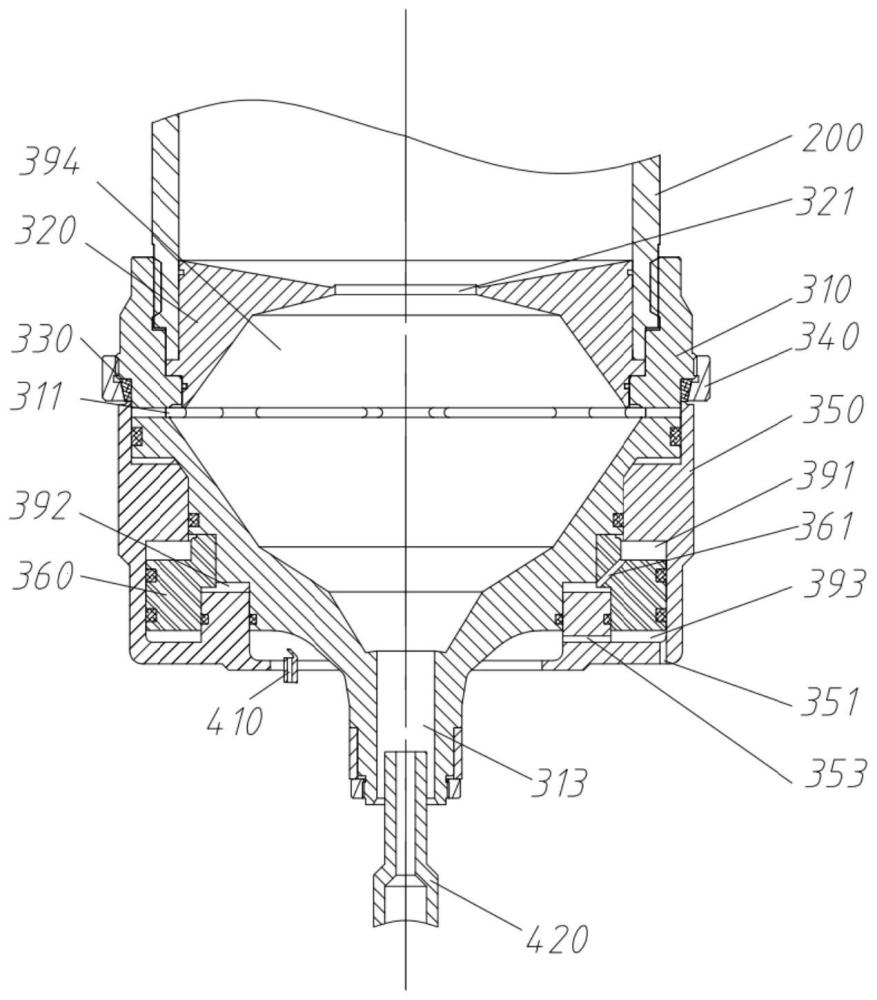

1.一种管式分离机转鼓用底轴盖组件，包括底轴盖，其特征在于，所述底轴盖的上部内侧壁设置有挡料盘，所述挡料盘与所述底轴盖围成用于容纳固体沉渣的第一空腔，所述挡料盘上开设有溢流通道，所述底轴盖内壁上靠近所述挡料盘下端面处开设有多个排渣孔；

所述底轴盖的底面上开设有连通所述第一空腔的进料通孔，所述进料通孔用于插设进料喷嘴；

所述底轴盖的外部与所述底轴盖同轴地设置有能够上下移动的环阀，所述环阀与所述底轴盖之间还设置有储液环，所述储液环固定设置在所述底轴盖的外壁上；所述环阀的内壁与所述储液环的外壁围成上腔和下腔两个腔体；

所述储液环与所述环阀安装后还存在一个环状空腔，此环状空腔为储液腔；

所述环阀的底部在所述进料通孔对应位置处的一侧插入一个喷水座，所述喷水座内部开设有喷水座通孔，所述喷水座通孔与所述下腔贯通连接，所述环阀底部的侧壁上开设贯通所述下腔与所述环阀外壁的第一通道。

2.根据权利要求1所述的管式分离机转鼓用底轴盖组件，其特征在于，所述底轴盖的外部在所述排渣孔的上部处设置有一个环形密封垫，所述环形密封垫的外部设置有用于固定所述环形密封垫的压帽，当所述环阀向上移动时，所述环阀抵触并压实所述环形密封垫，封堵所述排渣孔，当所述环阀向下移动时，所述环阀远离所述环形密封垫，暴露所述排渣孔。

3.根据权利要求1所述的管式分离机转鼓用底轴盖组件，其特征在于，所述储液环上开设有连通所述储液腔与所述上腔的第二通道，所述储液腔中事先注入有工作液。

4.根据权利要求3所述的管式分离机转鼓用底轴盖组件，其特征在于，所述环阀的底部内壁上朝向所述储液腔设置的环阀凸起，所述环阀凸起能够伸入所述储液腔中，所述环阀凸起与所述底轴盖外壁、所述储液环内壁围成所述储液腔，所述储液腔的容积随所述环阀的上下移动而变化；所述环阀凸起上开设有连通所述喷水座通孔与所述下腔的第三通道；

所述第三通道的直径大于所述第一通道的直径。

5.根据权利要求4所述的管式分离机转鼓用底轴盖组件，其特征在于，所述上腔的外侧壁半径r11、所述上腔的内侧半径r12、所述下腔的外侧壁半径r21、所述下腔的内侧半径r22、所述储液腔的外侧壁半径r31、所述储液腔的内侧半径r32之间满足以下关系，r11＝r21，且r22＝r31，且

r12＞r22＞r32，且

r112-r122＝r312-r322。

6.根据权利要求3所述的管式分离机转鼓用底轴盖组件，其特征在于，所述储液环的底部内壁上朝向所述底轴盖设置有横向封堵板，所述横向封堵板与所述储液环的内壁、所述底轴盖的中部外壁之间围成所述储液腔。

7.根据权利要求6所述的管式分离机转鼓用底轴盖组件，其特征在于，所述底轴盖上设置有连通所述储液腔及所述下腔的第四通道，所述第四通道与所述储液腔的连通处位于所述储液腔的上部，所述第四通道与所述下腔连通处距所述底轴盖轴线的距离a小于所述喷水座通孔距所述底轴盖轴线的距离b，所述喷水座上方设置有喷水挡板，所述喷水挡板朝向远离所述底轴盖轴线方向设置。

8.根据权利要求6所述的管式分离机转鼓用底轴盖组件，其特征在于，所述上腔的外侧壁半径r11、所述上腔的内侧半径r12、所述下腔的外侧壁半径r21、所述下腔的内侧半径r22之间满足以下关系，r212-r222＞r112-r122。

9.根据权利要求1-8任一项所述的管式分离机转鼓用底轴盖组件，其特征在于，所述环阀的内壁与所述底轴盖的外壁接触处嵌有O形密封圈，所述环阀的内壁与所述储液环的外壁接触处嵌有O形密封圈，所述储液环与所述底轴盖的外壁的接触处嵌有O形密封圈。

10.一种管式分离机转鼓，其特征在于，包括转鼓筒，所述转鼓筒的上部设置有出液口，其特征在于，所述转鼓筒的下部连接有如权利要求1-8任一项所述的底轴盖组件，所述转鼓筒的外壁与所述底轴盖的内壁固定连接，所述转鼓筒的内壁与所述挡料盘的外壁固定连接，所述进料通孔中插入一个用于进料的进料喷嘴。
