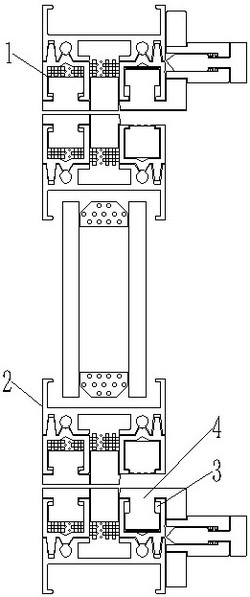

1.一种旋转开启百叶窗上下移动式统一锁闭系统,包括窗框型材及设置于窗框型材内的旋转开启窗扇,其特征在于:所述窗框型材中横向窗框型材的室内侧设有开口朝向旋转开启窗扇的横向U型滑道,该横向U型滑道内设有与横向U型滑道上下滑动配合的条状滑杆,通过条状滑杆向外移动卡住多个旋转开启窗扇的端部形成统一锁闭;所述条状滑杆横向插接于横向U型滑道内,该横向U型滑道的开口端分别设有向内凸起的卡台,条状滑杆的中部两侧分别设有与卡台相配以实现条状滑杆上下限位的横向滑槽,横向滑槽的内侧是与横向U型滑道上下滑动配合的横向滑块,横向滑槽的外侧是与横向窗框型材平齐的横向锁舌,条状滑杆向外移动使得横向锁舌卡住多个旋转开启窗扇的端部进而形成旋转开启百叶窗的统一锁闭;所述条状滑杆的内侧压紧端与旋转开启窗扇横向型材中部旋转轴连接块之间的锁闭间隙形成相配的斜面结构,用于在完成旋转开启百叶窗锁闭时通过条状滑杆压紧旋转开启窗扇。
2.根据权利要求1所述的旋转开启百叶窗上下移动式统一锁闭系统,其特征在于:所述横向锁舌的外部向对应横向窗框型材一侧垂直连接有锁臂,该锁臂与横向窗框型材滑动配合或间隙配合,锁臂上朝向室内的一侧设有与横向窗框型材相对的定位组件,该定位组件由垂直固定于锁臂上的滑套及滑动套设于滑套内的活动顶尖构成,活动顶尖的外端设有把手,活动顶尖与滑套之间设有实现活动顶尖复位的复位弹簧,与活动顶尖内端相对的横向窗框型材上设有上下设置的定位孔,用于在旋转开启窗扇开启或锁闭状态下通过将活动顶尖插接于对应的定位孔内实现条状滑杆的上下定位。
3.根据权利要求1所述的旋转开启百叶窗上下移动式统一锁闭系统,其特征在于:所述横向锁舌的外部向对应横向窗框型材一侧垂直连接有锁臂,该锁臂与横向窗框型材滑动配合或间隙配合,锁臂上朝向室内的一侧设有与横向窗框型材相对的锁具组件,该锁具组件由垂直固定于锁臂上的锁具本体及设置于锁具本体内的活动锁舌构成,通过钥匙开启或锁闭锁具本体实现活动锁舌的进退,与活动锁舌内端相对的横向窗框型材上设有上下设置的定位孔,用于在旋转开启窗扇开启或锁闭状态下通过将活动锁舌插接于对应的定位孔内实现条状滑杆上下定位后的锁闭。
4.根据权利要求1所述的旋转开启百叶窗上下移动式统一锁闭系统,其特征在于:所述旋转开启窗扇两端的横向窗框型材的室内侧分别设有开口朝向旋转开启窗扇的横向U型滑道,该横向U型滑道内分别设有与横向U型滑道上下滑动配合的条状滑杆,上下平行设置的条状滑杆分别通过连杆与执手连接进行多个旋转开启窗扇的统一锁闭。
5.根据权利要求4所述的旋转开启百叶窗上下移动式统一锁闭系统,其特征在于:所述执手上设有实现两侧连杆同步收缩或张开的锁具。
