专利号: 2020112246953
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

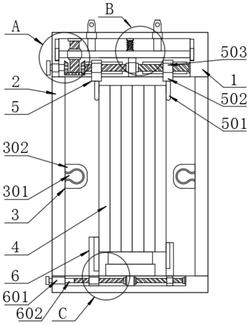

1.一种室内装修用模块化装配式隔温墙体,包括装配座(1),其特征在于,所述装配座(1)内腔两侧均通过卡接机构(3)卡接有隔断墙体(2),所述装配座(1)顶部通过限位机构(5)卡接有若干隔温墙体(4),所述隔温墙体(4)底部两侧设有支撑机构(6),所述支撑机构(6)设于装配座(1)内腔底部,所述卡接机构(3)包括卡座(302),所述卡座(302)固定连接在装配座(1)内腔一侧,所述卡座(302)内腔卡接有卡球(301),所述卡球(301)一侧与隔断墙体(2)内腔一侧固定连接,所述隔断墙体(2)内腔两侧卡接在卡座(302)内腔一侧对应位置,所述隔断墙体(2)的宽度与装配座(1)内腔的宽度相等,所述卡球(301)和卡座(302)内腔的横截面形状均为圆形,所述限位机构(5)包括第一固定块(502)和第一固定板(507),所述第一固定板(507)顶部贴合有滑板(515),且第一固定板(507)固定连接在装配座(1)内腔一侧,所述滑板(515)顶部两侧均固定连接有卡杆(521),所述卡杆(521)外侧壁套设有卡套(522),所述卡套(522)嵌设于装配座(1)内腔顶部,所述第一固定块(502)一侧嵌设有第一轴承(506),所述第一轴承(506)内套设有第一转轴(505),所述第一转轴(505)两端均固定连接有第一螺纹柱(504),且两侧第一螺纹柱(504)螺纹方向相反,且一侧第一螺纹柱(504)一端固定连接有第一锥齿轮(508),所述第一锥齿轮(508)啮合有第二锥齿轮(509),所述第二锥齿轮(509)顶部固定连接有第二螺纹柱(513),所述第二螺纹柱(513)外侧壁螺纹连接有第二螺纹帽(514),所述第二螺纹帽(514)嵌设于滑板(515)顶部,所述第二锥齿轮(509)另一侧啮合有第三锥齿轮(510),所述第三锥齿轮(510)一侧和另一侧第一螺纹柱(504)一端均固定连接有第二转轴(512),所述第二转轴(512)外侧壁套设有第二轴承(511),所述第二轴承(511)嵌设于装配座(1)内腔一侧,且一侧第二转轴(512)一端固定连接有第一把手,所述滑板(515)顶部通过弹簧(520)与装配座(1)内腔顶部固定连接,所述第二螺纹柱(513)顶端固定连接有第三转轴(523),所述第三转轴(523)外侧壁套设有第三轴承,且第三轴承嵌设于装配座(1)内腔顶部,所述滑板(515)两侧均固定连接有第一滑块(516),所述第一滑块(516)滑动连接在装配座(1)内腔两侧均开设有的第一滑槽(517)内,所述第一滑块(516)和第一滑槽(517)的横截面形状均为矩形,所述隔温墙体(4)为聚苯乙烯泡沫板,所述固定块(502)一侧固定连接有第二滑块(519),所述装配座(1)内腔一侧对应位置开设有第二滑槽(518),所述第二滑块(519)滑动连接在第二滑槽(518)内,所述支撑机构(6)包括第二固定板(608),所述第二固定板(608)一侧嵌设有第五轴承(607),所述第五轴承(607)内套设有第五转轴(606),所述第五转轴(606)两端均固定连接有第三螺纹柱(603),且两侧第三螺纹柱(603)的螺纹方向相反,所述第三螺纹柱(603)外侧壁螺纹连接有第三螺纹帽(604),所述第三螺纹帽(604)外侧壁套设有第三滑块(605),所述第三滑块(605)滑动连接在装配座(1)内腔底部,所述第三滑块(605)顶部固定连接有支撑板(609),所述支撑板(609)一侧嵌设有吸能块(610),所述吸能块(610)一侧隔温墙体(4)一侧相贴合,且两侧第三螺纹柱(603)两端均固定连接有第四转轴(602),所述第四转轴(602)外侧壁套设有第四轴承(601),所述第四轴承(601)嵌设于装配座(1)内腔底部一侧,且一侧第四转轴(602)一端固定连接有第二把手。

2.根据权利要求1所述的一种室内装修用模块化装配式隔温墙体,其特征在于,所述隔温墙体(4)底部贴合有减震块(611),所述减震块(611)与装配座(1)内腔底部固定连接。
