专利号: 202011214512X
申请人: 潍坊工程职业学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

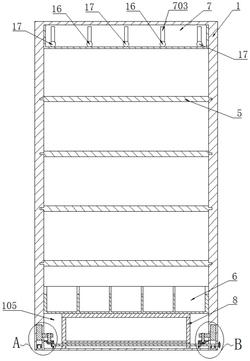

1.一种法律文件防盗柜,包括柜体和安装在所述柜体上的柜门,其特征在于:所述柜体左右两侧面的后部对称安装两个暗门,所述柜体上对称设置从侧面延伸至顶面的浅槽,所述浅槽与所述暗门的门缝关于所述柜体对称,所述柜体的内部安装支撑板,所述柜体的顶部安装不可见的上文件盒,所述柜体的底部安装文件框,所述暗门外设有把手且从远离所述柜门的一侧打开,所述文件框的下端安装不可见的下文件盒,所述柜体底部安装移动机构,所述移动机构包括水平轴,所述水平轴上固定安装两个第一锥齿轮且所述水平轴的一端伸出所述柜体与把手固定连接,所述第一锥齿轮与第二锥齿轮啮合,所述第二锥齿轮固定安装在竖直轴上,所述竖直轴的长螺纹段安装在升降板的水平部的螺纹孔上,所述竖直轴与所述水平轴均安装在L型支撑架上,所述升降板下端面的两端对称安装两个万向轮,下端面的中间位置设置升降板凹槽,所述柜体包括柜体外壳,所述外壳内部偏后的位置固定安装隔板,所述隔板与所述外壳后壁之间形成容纳腔,所述容纳腔的两侧通过所述暗门遮挡,所述隔板上方水平等间距设置五个上文件盒安装孔,所述上文件盒安装孔包括螺纹孔和直径大于所述螺纹孔的第一圆孔,所述螺纹孔与所述第一圆孔连通,所述隔板下方水平等间距设置五个文件框安装孔,所述文件框安装孔包括T型槽、与所述T型槽连通的上部矩形槽、与所述上部矩形槽连通的第二圆孔,所述T型槽的深度与所述上部矩形槽的深度相等,所述T型槽的下端面与上部矩形槽的下端面平齐,所述上部矩形槽的上端面高于所述T型槽的上端面,所述T型槽的上段和下段的高度相等,所述外壳底面两侧设置底部矩形槽,所述底部矩形槽内安装所述升降板的竖直部,所述底部矩形槽与所述外壳内壁上的侧方孔连通,所述外壳底板上端安装支撑块,所述上文件盒通过短销和长销安装在所述柜体的顶部内侧,所述文件框通过凸轮轴和凸轮安装在所述柜体下部,所述凸轮为对称结构且其顶端设置橡胶层;

所述上文件盒包括上文件盒主体,所述上文件盒主体的后壁面上水平等间距设置五个安装通孔,五个所述安装通孔与五个所述上文件盒安装孔一一相对,所述安装通孔包括位于上方的矩形通孔和位于下方的圆形通孔,所述矩形通孔的下端与所述圆形通孔连通,所述长销设置三个,分别穿过中间和两端的上文件盒安装孔插入所述圆形通孔内,三个所述长销与所述螺纹孔螺纹连接且三个所述长销的前端面均与所述上文件盒主体的内壁面平齐,所述短销设置两个,分别螺纹连接在其余两个所述上文件盒安装孔内且两个所述短销的前端面均与所述隔板的前端面平齐;

所述短销包括第一粗圆柱段,所述第一粗圆柱段与第一螺纹段固定连接,所述第一螺纹段与第一手柄固定连接,所述第一粗圆柱段的前端面与所述隔板的前端面平齐,所述第一粗圆柱段与所述第一圆孔配合且两者长度相等,所述第一螺纹段与所述螺纹孔配合且所述第一螺纹段的后端伸入容纳腔内;

所述长销包括第二粗圆柱段,所述第二粗圆柱段与细圆柱段固定连接,所述细圆柱段与第三粗圆柱段固定连接,所述第三粗圆柱段与第二螺纹段固定连接,所述第二螺纹段与第二手柄固定连接,所述第二粗圆柱段插入所述圆形通孔且所述第二粗圆柱段的前端面与所述圆形通孔的前端面平齐,所述圆形通孔的深度大于所述第二粗圆柱段的长度,所述细圆柱段的长度与所述圆形通孔的深度相等,所述第三粗圆柱段的后端面与所述第一圆孔的孔底平齐,所述第三粗圆柱段和所述第二粗圆柱段的直径相等且大于细圆柱段、第二螺纹段的直径,所述第三粗圆柱段和所述第二粗圆柱段的直径与所述第一圆孔、所述圆形通孔的直径相等,所述细圆柱段的直径略小于所述矩形通孔的宽度,所述第二螺纹段与所述螺纹孔配合且所述第二螺纹段的后端伸入容纳腔内,所述第二螺纹段深入所述容纳腔的长度与所述第二粗圆柱段的长度相等,所述第二手柄的后端面与所述第一手柄的后端面平齐;

所述文件框包括文件框主体,所述文件框主体的后端面水平等间距固定安装五个T型块,五个所述T型块与五个所述文件框安装孔一一相对,所述T型块包括与所述文件框主体固定连接的T型块窄部、与所述T型块窄部固定连接的T型块宽部,所述T型块窄部与所述T型块宽部沿文件框前后方向的长度相等且等于所述T型槽的深度以及所述上部矩形槽的深度,所述T型块的高度与所述T型槽的上段的高度相等,所述T型块穿过所述T型槽的上段后下移安装在所述T型槽下段和所述上部矩形槽内,所述凸轮轴转动安装在所述第二圆孔上,所述凸轮与所述凸轮轴固定连接且所述凸轮位于所述上部矩形槽内,中间三个所述凸轮的顶端朝下抵压在所述T型块上端面,两侧的两个所述凸轮的顶端抵压在所述上部矩形槽的侧面,所述文件框的下端面与所述支撑块上端面贴合。

2.根据权利要求1所述的法律文件防盗柜,其特征在于:所述上文件盒的前端开口,所述上文件盒主体底板的前端对称设置两个L型板,所述L型板竖直段的前端面与所述上文件盒主体前端面平齐,所述L型板水平段向前弯曲并插入所述外壳内壁上的滑槽内。

3.根据权利要求1所述的法律文件防盗柜,其特征在于:所述支撑板的两侧设置滑条,所述滑条滑入所述柜体内壁上的滑道内实现支撑板在所述柜体上的可拆卸安装。

4.根据权利要求1所述的法律文件防盗柜,其特征在于:所述文件框的底板上等间距设置分隔挡板,所述分隔挡板的高度从前到后逐渐增大。

5.根据权利要求1所述的法律文件防盗柜,其特征在于:所述下文件盒的上端面与所述支撑块的上端面平齐。
