1.复位前盖板开孔设备，其特征在于：包括开孔刀具单元和开孔定位单元；

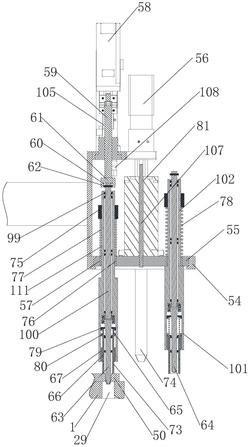

开孔刀具单元包括刀具支撑架(54)；

刀具支撑架(54)上安装有刀具上下驱动装置(108)，刀具上下驱动装置(108)的输出端连接有刀具转动驱动装置(58)，刀具上下驱动装置(108)作用于刀具转动驱动装置(58)，使得：刀具转动驱动装置(58)能相对刀具支撑架(54)上下移动，刀具转动驱动装置(58)的输出端连接有刀具驱动传动杆(59)，刀具驱动传动杆(59)的底端设置有刀具驱动传动盲孔(60)，刀具驱动传动盲孔(60)内设置有若干个环形排列的刀具驱动传动齿槽(61)；

刀具支撑架(54)上还安装有刀具安装转盘(55)和用于驱动刀具安装转盘(55)相对刀具支撑架(54)转动的转盘驱动装置(56)；

刀具安装转盘(55)上开设有至少两个转盘安装孔(57)，至少两个转盘安装孔(57)中一转盘安装孔(57)处通过打孔弹性件(77)安装有可相对刀具安装转盘(55)上下移动的打孔刀具组件，打孔弹性件(77)作用于打孔刀具组件，使得：打孔刀具组件能位于靠近刀具驱动传动杆(59)的极限位置，至少两个转盘安装孔(57)中另一转盘安装孔(57)处通过打磨弹性件(78)安装有可相对刀具安装转盘(55)上下移动的打磨刀具组件，打磨弹性件(78)作用于打磨刀具组件，使得：打磨刀具组件能位于靠近刀具驱动传动杆(59)的极限位置；

打孔刀具组件和打磨刀具组件均包括刀具保护外筒(111)，刀具保护外筒(111)通过刀具转动连接件(99)连接有位于刀具保护外筒(111)内且可相对刀具保护外筒(111)转动的刀具作工传动杆(100)，刀具作工传动杆(100)的上端部上凸于刀具保护外筒(111)的顶端，且在该上端部上连接有能与刀具驱动传动齿槽(61)配合的刀具作工传动销(62)；

打孔刀具组件的刀具作工传动杆(100)的底端连接有打孔刀具(63)，打磨刀具组件的刀具作工传动杆(100)的底端连接有打磨刀具(64)，打孔刀具(63)的下端部和打磨刀具(64)的下端部均下凸于刀具保护外筒(111)的底端。

2.根据权利要求1所述的复位前盖板开孔设备，其特征在于：所述刀具保护外筒(111)的下端部通过下压筒弹性件(65)连接有可相对刀具保护外筒(111)上下移动的刀具下压筒(66)；

刀具保护外筒(111)上还设置有防止刀具下压筒(66)脱离的下压筒防脱件(67)，下压筒弹性件(65)作用于刀具下压筒(66)，使得：刀具下压筒(66)具有向下移动的趋势，且所述打磨刀具(64)或者所述打孔刀具(63)位于刀具下压筒(66)内。

3.根据权利要求2所述的复位前盖板开孔设备，其特征在于：所述转盘安装孔(57)设置有四个；

所述打孔刀具组件和所述打磨刀具组件位于相对的位置上；

四个转盘安装孔(57)的其他两转盘安装孔(57)处均安装有刀具吹气筒(74)。

4.根据权利要求2所述的复位前盖板开孔设备，其特征在于：所述刀具支撑架(54)上还安装有旋转分气头(68)，旋转分气头(68)具有分气固定段(69)和能相对分气固定段(69)转动的分气旋转段(70)，分气固定段(69)上具有若干个气体输入接头(71)，分气旋转段(70)上具有若干个分别与若干个气体输入接头(71)对应且连通的气体输出接头(72)；

所述转盘驱动装置(56)的输出轴穿过旋转分气头(68)与所述刀具安装转盘(55)的中部相连；

所述刀具下压筒(66)上开设有下压筒气体连接孔(73)。

5.根据权利要求1所述的复位前盖板开孔设备，其特征在于：所述开孔定位单元包括定位放置座(1)；

定位放置座(1)上开设有能正对所述刀具驱动传动杆(59)下方的放置座通孔(29)；

定位放置座(1)上连接有定位支撑座(2)，定位支撑座(2)通过支撑座连接杆(3)连接有位于定位支撑座(2)上方的定位连动座(4)；

定位连动座(4)的底端开设有两个对称设置的连动座抵接柱(7)；

定位支撑座(2)与定位连动座(4)之间的区域还设置有定位下压座(5)，定位下压座(5)上开设有用于让位支撑座连接杆(3)的下压座弧形开口(15)，支撑座连接杆(3)可在下压座弧形开口(15)内作沿定位下压座(5)周向的相对移动，定位下压座(5)的顶端开设有与连动座抵接柱(7)配合的下压座抵接槽(11)，下压座抵接槽(11)具有抵接槽深位部(12)和抵接槽浅位部(13)，由抵接槽浅位部(13)至抵接槽深位部(12)的槽深沿定位下压座(5)的周向逐步加深；

定位支撑座(2)的顶端设置有支撑座弹性组件，支撑座弹性组件作用于定位下压座(5)，使得：定位下压座(5)具有远离定位支撑座(2)且靠近定位连动座(2)的趋势；

定位支撑座(2)及定位下压座(5)上均设置有向外延伸的定位凸起(14)，当定位支撑座(2)的定位凸起(14)与定位下压座(5)的定位凸起(14)位于同一周向位置时，连动座抵接柱(7)抵接在抵接槽深位部(12)处；当定位下压座(5)的定位凸起(14)与定位支撑座(2)的定位凸起(14)在周向上错位时，连动座抵接柱(7)可抵接在抵接槽浅位部(13)；

定位放置座(1)上还安装有用于驱动定位下压座(5)转动的定位驱动组件。

6.根据权利要求5所述的复位前盖板开孔设备，其特征在于：所述定位下压座(5)的所述定位凸起(14)的底端设置有下凸的下压座弹性抵接段(41)；

所述支撑座弹性组件包括至少两个开设在所述定位支撑座(2)上的支撑座抵接槽(6)，支撑座抵接槽(6)呈开口大且内腔小的设置；

支撑座弹性组件还包括可穿过支撑座抵接槽(6)开口的支撑座连接杆(8)，支撑座连接杆(8)的底端连接有位于支撑座抵接槽(6)内的连接杆防脱头(9)；

至少两个支撑座连接杆(8)连接有同一下压座支撑板(19)，下压座支撑板(19)上开设有用于让位所述支撑座连接杆(3)的支撑板让位孔(20)；

支撑座抵接槽(6)内还设置有抵接槽弹性件(10)，抵接槽弹性件(10)的上下两端分别作用于连接杆防脱头(9)的底端和支撑座抵接槽(6)的底端，使得：下压座支撑板(19)抵接在所述定位下压座(5)的底端。

7.根据权利要求5所述的复位前盖板开孔设备，其特征在于：所述定位支撑座(2)可转动地连接在所述定位放置座(1)上；

所述定位支撑座(2)的中部开设有支撑座通口(16)，支撑座通口(16)的内壁面设置有若干个环形排列的支撑座连动齿槽(24)；

所述定位下压座(5)的中部开设有与支撑座通口(16)连通的下压座通口(17)，下压座通口(17)的内壁面设置有若干个环形排列的下压座连动齿槽(18)；

所述定位连动座(4)的中部开设有与所述下压座通口(17)连通的连动杆容纳口(26)；

定位驱动组件包括定位连动杆(22)、定位杆上下驱动装置(27)和用于驱动定位连动杆(22)转动的定位杆转动驱动装置，定位杆上下驱动装置(27)的输出端通过定位转动连接件(28)与所述定位连动杆(22)的底端相连，定位连动杆(22)可相对定位杆上下驱动装置(27)转动，且定位杆上下驱动装置(27)可驱动定位连动杆(22)上下移动；

定位连动杆(22)的顶端部可贯穿支撑座通口(16)位于连动杆容纳口(26)内，定位连动杆(22)上连接有能与下压座连动齿槽(18)配合的下压座连动销(23)及位于下压座连动销(23)下方的支撑座连动销(25)，支撑座连动销(25)能与支撑座连动齿槽(24)或者下压座连动齿槽(18)配合。

8.根据权利要求5所述的复位前盖板开孔设备，其特征在于：所述定位放置座(1)上还安装有上顶杆驱动装置(30)，上顶杆驱动装置(30)的输出端连接有上顶杆(31)，上顶杆驱动装置(30)作用于上顶杆(31)，使得：上顶杆(31)能贯穿放置座通孔(29)。

9.根据权利要求8所述的复位前盖板开孔设备，其特征在于：所述定位放置座(1)上还安装有挡板驱动装置(32)，挡板驱动装置(32)的输出端连接有挡板(33)，挡板驱动装置(32)作用于挡板(33)，使得：挡板(33)能封闭放置座通孔(29)的底端开口；

所述定位放置座(1)上还开设有与放置座通孔(29)连通的废屑通道(34)。

10.根据权利要求5所述的复位前盖板开孔设备，其特征在于：所述定位支撑座(2)的底端设置有锁紧段(37)，锁紧段(37)上设置有锁紧凹槽(38)；

所述定位放置座(1)上还设置有锁紧杆驱动装置(39)，锁紧杆驱动装置(39)的输出端连接有锁紧凸起(40)，锁紧杆驱动装置(39)作用于锁紧凸起(40)，使得：锁紧凸起(40)能与锁紧凹槽(38)置入配合。
