专利号: 2020112080163
申请人: 东莞职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

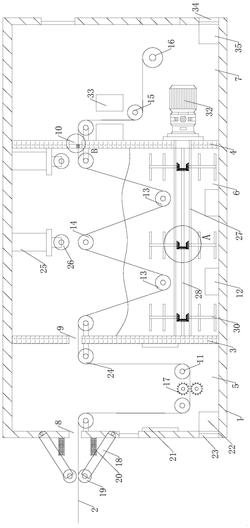

1.一种布料染色装置,包括机架(1)以及布料本体(2),其特征在于:所述机架(1)内置工作空腔,所述工作空腔内设置第一定位板(3)以及第二定位板(4)将工作空腔从左到右依次分为第一空腔(5)、第二空腔(6)以及第三空腔(7),所述第一空腔(5)左侧侧壁设置进料口(8),所述第一定位板(3)顶端设置第一通道(9),所述第二定位板(4)顶端设置第二通道(10),所述第一空腔(5)底端左右两侧设置第一导向轮(11),所述第二空腔(6)底端设置染色箱,所述染色箱顶端开口,所述染色箱内设置染色剂,所述染色箱底端设置加热箱(12),所述染色箱底端左右两侧设置第二导向轮(13),所述第二空腔(6)位于第二导向轮(13)中间位置上方设置第三导向轮(14),所述第三空腔(7)底端左侧设置第四导向轮(15),所述第三空腔(7)位于第四导向轮(15)右侧设置收卷轮(16),所述布料本体(2)穿过进料口(8)进入第一空腔(5)之后依次绕过第一导向轮(11)、第一通道(9)、染色箱左侧第二导向轮(13)、第三导向轮(14)、染色箱右侧第二导向轮(13)、第四导向轮(15)之后缠绕在收卷轮(16)表面,所述第一空腔(5)位于第一导向轮(11)之间的上下两侧分别设置清洁轮(17),所述清洁轮(17)表面设置清洁刷毛,所述清洁刷毛与布料本体(2)接触。

2.根据权利要求1所述的一种布料染色装置,其特征在于:所述机架(1)左侧位于进料口(8)上下两侧分别铰接夹持杆(18),所述夹持杆(18)远离机架(1)一端转动设置夹持轮(19),所述夹持杆(18)中间位置与机架(1)左侧位于进料口(8)上下两侧分别设置复位弹簧(20)。

3.根据权利要求1所述的一种布料染色装置,其特征在于:所述工作空腔侧壁设置第一加热板(21),所述第一空腔(5)左侧侧壁上方设置第一进气孔,所述第一空腔(5)左侧侧壁底端设置第一出气孔,所述工作空腔底端左侧设置第一风机(22),所述第一风机(22)输出端与第一出气孔连通。

4.根据权利要求3所述的一种布料染色装置,其特征在于:所述第一进气孔以及第二出气孔(34)内设置过滤网(23)。

5.根据权利要求1所述的一种布料染色装置,其特征在于:所述进料口(8)右侧、第一定位板(3)左右两侧位于第一通道(9)底端、以及第二定位板(4)左右两侧位于第二通道(10)底端分别设置第五导向轮(24)。

6.根据权利要求1所述的一种布料染色装置,其特征在于:所述第二空腔(6)顶端与第三导向轮(14)以及第二定位板(4)左侧的第五导向轮(24)对应位置设置液压杆(25),所述液压杆(25)输出端转动设置挤压轮(26)。

7.根据权利要求1所述的一种布料染色装置,其特征在于:所述第一定位板(3)与第二定位板(4)之间转动设置转筒(27),所述第一定位板(3)与第二定位板(4)之间位于转筒(27)内设置固定杆(28),所述固定杆(28)表面均布第一锥齿轮(29),所述转筒(27)表面与第一锥齿轮(29)对应位置转动设置搅拌杆(30),所述搅拌杆(30)靠近固定杆(28)一侧伸入转筒(27)内且设置第二锥齿轮(31),所述第二锥齿轮(31)与第一锥齿轮(29)相互啮合,所述搅拌杆(30)表面设置搅拌棒,所述第二定位板(4)右侧设置驱动电机(32),所述驱动电机(32)输出端与转筒(27)连接。

8.根据权利要求1所述的一种布料染色装置,其特征在于:所述第三空腔(7)位于第二定位板(4)右侧的第五导向轮(24)以及第四导向轮(15)之间的布料本体(2)的左右两侧分别设置第二加热板(33),所述第三空腔(7)右侧侧壁上方设置第二进气孔,所述第三空腔(7)右侧侧壁底端设置第二出气孔(34),所述第三空腔(7)右侧侧壁底端设置第二风机(35),所述第二风机(35)输出端与第二出气孔(34)连通。

9.根据权利要求1所述的一种布料染色装置,其特征在于:所述第二通道(10)上下两端分别设置过滤刷毛(36),所述过滤刷毛(36)与布料本体(2)接触。

10.一种布料染色方法,其特征在于,包括:

步骤1、控制清洁轮(17)工作,使清洁轮(17)表面的清洁刷毛旋转从而将布料本体(2)表面的灰尘以及丝线去掉;

步骤2、控制第一加热板(21)以及第一风机(22)工作,将布料本体(2)烘干的同时,将第一空腔(5)内的水蒸气以及灰尘排出第一空腔(5);

步骤3、控制加热箱(12)工作,对染色剂进行升温,同时控制驱动电机(32)工作,驱动电机(32)输出端带动转筒(27)旋转,从而带动搅拌杆(30)进行竖直方向的旋转,同时通过第一锥齿轮(29)以及第二锥齿轮(31)的传递带动搅拌棒进行水平方向的旋转,从而将染色箱内的染色剂搅拌均匀,提升染色效果;

步骤4、控制液压杆(25)工作,使挤压轮(26)压紧布料本体(2);

步骤5、控制收集转轴旋转,使布料本体(2)在工作空腔内不断移动最终缠绕在收卷轮(16)本体表面。
