专利号: 2020112071111
申请人: 阳光学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

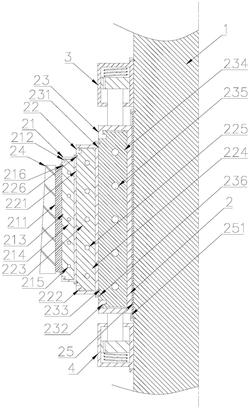

1.一种海上风力机桩基减震结构,其特征在于,包括桩体以及设置在所述桩体上的第一减震组件;

所述第一减震组件包括第一环形吸能筒、第二环形吸能筒、第三环形吸能筒和消能套,所述第三环形吸能筒的圆周内壁与所述桩体滑动配合;

所述第三环形吸能筒的内部中空,所述第三环形吸能筒的圆周外壁设有第一环形装配口,所述第三环形吸能筒位于所述第一环形装配口处设有第一环形轨道,所述第一环形轨道上可转动的设有第一旋转套,所述第一旋转套与所述第一环形装配口过盈配合,所述第一旋转套的圆周内壁设有三个以上伸入所述第三环形吸能筒的内腔的第一转动活塞,所述第一转动活塞与所述第三环形吸能筒的内壁过盈配合,所述第一转动活塞上设有第一通道,所述第一旋转套的圆周外壁设有第一锁孔;

所述第二环形吸能筒的内部中空,所述第二环形吸能筒的圆周内壁与所述第一锁孔锁接,所述第二环形吸能筒的圆周外壁设有第二环形装配口,所述第二环形吸能筒位于所述第二环形装配口处设有第二环形轨道,所述第二环形轨道上可转动的设有第二旋转套,所述第二旋转套与所述第二环形装配口过盈配合,所述第二旋转套的圆周内壁设有三个以上伸入所述第二环形吸能筒的内腔的第二转动活塞,所述第二转动活塞与所述第二环形吸能筒的内壁过盈配合,所述第二转动活塞上设有第二通道,所述第二旋转套的圆周外壁设有第二锁孔;

所述第一环形吸能筒的内部中空,所述第一环形吸能筒的圆周内壁与所述第二锁孔锁接,所述第一环形吸能筒的圆周外壁设有第三环形装配口,所述第一环形吸能筒位于所述第三环形装配口处设有第三环形轨道,所述第三环形轨道上可转动的设有第三旋转套,所述第三旋转套与所述第三环形装配口过盈配合,所述第三旋转套的圆周内壁设有三个以上伸入所述第一环形吸能筒的内腔的第三转动活塞,所述第三转动活塞与所述第一环形吸能筒的内壁过盈配合,所述第三转动活塞上设有第三通道,所述第三旋转套的圆周外壁设有第三锁孔;

所述第一环形吸能筒、第二环形吸能筒和第三环形吸能筒的内腔均设有减震介质;

所述消能套的圆周内壁与所述第三锁孔锁接,所述消能套的圆周外壁设有消能叶片。

2.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述第一环形吸能筒、第二环形吸能筒和第三环形吸能筒的内腔容积依次减小,所述第一通道、第二通道和第三通道的孔径逐渐减小。

3.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述第一减震组件还包括吸能板,所述吸能板内嵌有波纹钢板,所述吸能板与所述桩体可拆卸连接,所述吸能板上设有滑轨,所述第三环形吸能筒的圆周内壁与所述滑轨滑动配合。

4.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述海上风力机桩基减震结构还包括分别设置在所述桩体上的第二减震组件和第三减震组件,所述第二减震组件和第三减震组件分别位于所述第一减震组件沿桩体的轴线的两侧;

所述第二减震组件包括第四环形吸能筒、第一活塞浮套和第一浮动活塞,所述第四环形吸能筒的内部中空,所述第四环形吸能筒的内壁通过紧固件与所述桩体可拆卸连接,所述第四环形吸能筒靠近所述第一减震组件的端面设有第四环形装配口,所述第一活塞浮套的一端自所述第四环形装配口伸入所述第四环形吸能筒的内腔,所述第一活塞浮套与所述第四环形装配口过盈配合,所述第一浮动活塞设置在所述第一活塞浮套的一端,所述第一浮动活塞将所述第四环形吸能筒的内腔分隔为第一腔室和第二腔室,所述第一浮动活塞上设有连通所述第一腔室和第二腔室的第四通道,所述第一活塞浮套的另一端与所述第三环形吸能筒连接;

所述第三减震组件包括第五环形吸能筒、第二活塞浮套和第二浮动活塞,所述第五环形吸能筒的内部中空,所述第五环形吸能筒的内壁通过紧固件与所述桩体可拆卸连接,所述第五环形吸能筒靠近所述第一减震组件的端面设有第五环形装配口,所述第二活塞浮套的一端自所述第五环形装配口伸入所述第五环形吸能筒的内腔,所述第二活塞浮套与所述第五环形装配口过盈配合,所述第二浮动活塞设置在所述第二活塞浮套的一端,所述第二浮动活塞将所述第五环形吸能筒的内腔分隔为第三腔室和第四腔室,所述第二浮动活塞上设有连通所述第三腔室和第四腔室的第五通道,所述第二活塞浮套的另一端与所述第三环形吸能筒连接;

所述第四环形吸能筒和第五环形吸能筒的内腔均设有减震介质。

5.根据权利要求4所述的海上风力机桩基减震结构,其特征在于,所述第一腔室内设有第一减震弹簧,所述第一减震弹簧的一端与所述第四环形吸能筒的内壁连接,所述第一减震弹簧的另一端与所述第一浮动活塞连接,所述第三腔室内设有第二减震弹簧,所述第二减震弹簧的一端与所述第五环形吸能筒的内壁连接,所述第二减震弹簧的另一端与所述第二浮动活塞连接。

6.根据权利要求4所述的海上风力机桩基减震结构,其特征在于,所述第一旋转套、第二旋转套、第三旋转套、第一转动活塞、第二转动活塞、第三转动活塞、第一活塞浮套、第一浮动活塞、第二活塞浮套和第二浮动活塞的表面均设有DLC涂层。

7.根据权利要求4所述的海上风力机桩基减震结构,其特征在于,所述第四通道与所述桩体的轴线间的夹角以及所述第五通道与所述桩体的轴线间的夹角均为锐角。

8.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述减震介质为减震油。

9.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述第一旋转套与所述第一环形装配口之间、所述第二旋转套与所述第二环形装配口之间以及所述第三旋转套与所述第三环形装配口之间均通过迷宫密封件密封。

10.根据权利要求1所述的海上风力机桩基减震结构,其特征在于,所述消能叶片与所述桩体的轴线的夹角范围为45°~60°。
