专利号: 2020111164316
申请人: 江苏基石电力科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

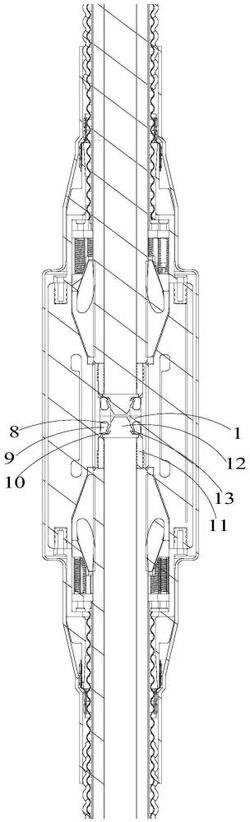

1.一种电力电缆中间接头,其特征在于,包括:

一对对称设置的电缆连接组件,所述电缆连接组件包括固定电缆一端去皮后的部分的导体连接套,以及适于与所述导体连接套配接的导体连接件;

中间衔接套,所述中间衔接套包括适于一一对应连接一对所述电缆连接组件分别包括的导体连接套的一对连接端;

所述导体连接件包括:

环形连接套,所述环形连接套沿其轴向贯通有中心空腔;

至少一对凹陷槽,至少一对所述凹陷槽间隔地凹陷成型在所述环形连接套的外壁上;

至少一对锁扣,至少一对所述锁扣一一对应地嵌设在所述凹陷槽中;所述锁扣包括适于装嵌在所述凹陷槽中的装配部,以及与所述装配部相连的锁钩;

所述导体连接套包括本体以及与所述本体一体相连的适于嵌入至所述导体连接件中的中心空腔内的止退轴;以及所述连接端与本体的外壁套接固定;

在所述止退轴的周向侧壁凸设有适于一一对应与至少一对锁扣契合相配接的至少一对凸台。

2.根据权利要求1所述的电力电缆中间接头,其特征在于,在所述环形连接套的侧壁上还开设有适于所述锁钩贯穿后伸出至中心空腔中的缺槽。

3.根据权利要求1所述的电力电缆中间接头,其特征在于,所述锁钩包括与所述装配部相连的连接部,以及与所述连接部远离装配部的一端弯折相连的凸钩;

所述凸钩相对于连接部凸起以使得凸钩与连接部呈L形结构。

4.根据权利要求1所述的电力电缆中间接头,其特征在于,所述电缆连接组件还包括套接在电缆靠近导体连接套的部分的外皮上的应力锥,以及与所述应力锥远离导体连接套的一端相接的锥托总成;其中所述锥托总成包括与应力锥相地接的承托部、与承托部相抵接的若干个压缩弹簧,以及与若干个所述压缩弹簧远离承托部的一端相抵接的底托。

5.根据权利要求4所述的电力电缆中间接头,其特征在于,所述承托部和底托上开设有与压缩弹簧的内孔贯通的连接孔;以及分别位于承托部和底托上的连接孔适于压紧螺栓穿过以实现底托、压缩弹簧与承托部之间的压紧配接。

6.根据权利要求5所述的电力电缆中间接头,其特征在于,所述电力电缆中间接头还包括适于包套在中间衔接套以及一对电缆连接组件分别包括的应力锥外侧的包覆套;以及所述电力电缆中间接头还包括与所述压紧螺栓相抵的且套装在电缆外皮上的锥托保护罩。

7.根据权利要求6所述的电力电缆中间接头,其特征在于,所述锥托保护罩包括包覆在所述锥托总成外侧的基体、与所述基体轴向一端外翻折相连的外翻部,以及与所述基体轴向另一端内翻折相连的内翻部;其中所述外翻部朝向远离电缆的方向翻折,且所述内翻部朝向电缆方向翻折;

所述外翻部适于与锥托保护罩的轴向一端配接固定;以及

所述内翻部适于与压紧螺栓相抵接; 所述内翻部背离压紧螺栓的一端配接有一套装在电缆外皮上的金属屏蔽连接环。
