专利号: 202011116240X
申请人: 曹凯雷
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

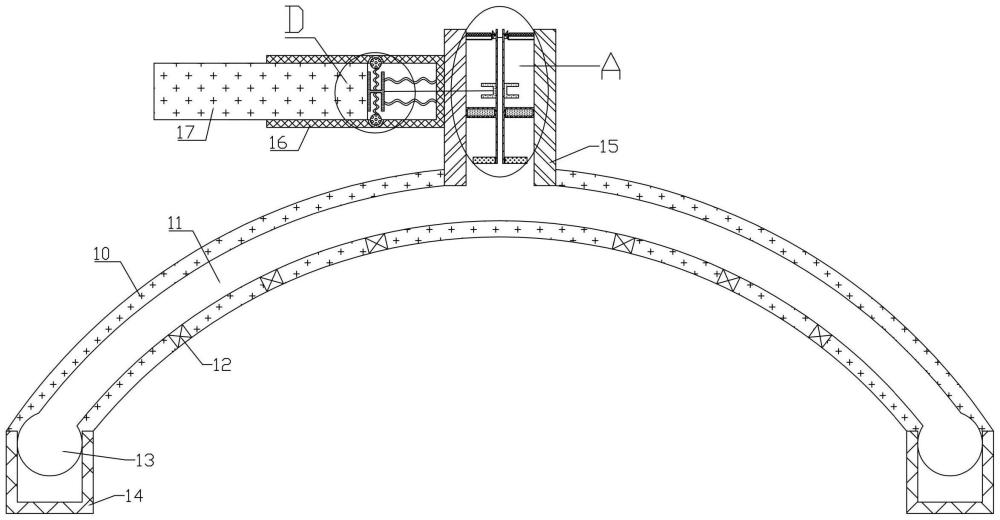

1.一种密封性更好的免烫伤锅盖,包括上端开口的盖板(10),所述盖板(10)内限定有储气腔(11),其特征在于:所述盖板(10)的下端设有两个密封机构,该两个密封机构关于盖板(10)的中心线呈左右对称分布,所述盖板(10)的上端开口处设有调节锅内外气压值的第一排气机构,所述第一排气机构上端还设有第二排气机构,所述第一排气机构得左端设有驱动排气机构工作的把手机构,所述盖板(10)的下端壁还设有六个单向排气阀(12),该六个单向排气阀(12)以三个为一组,且两组单向排气阀(12)关于盖板(10)的中心线成左右对称分布,所述第一排气机构包括设置在盖板(10)上端开口处的通气孔(15),所述通气孔(15)的左右两侧内壁分别固连有支撑杆(24),该两个支撑杆(24)关于通气孔(15)的中心线呈左右对称分布,每个所述支撑杆(24)内设有用于排气的滤网(25),两个所述支撑杆(24)间转动连接有光轴(26),所述光轴(26)内开设有用于将储气腔(11)内的水蒸气排到外界空间的通气管道(27),所述第二排气机构包括套设在光轴(26)上的轴套(28),该轴套(28)相对于光轴(26)位于支撑杆(24)的下方,所述轴套(28)上固连有五个扇叶(29),该五个扇叶(29)沿轴套(28)的圆周方向均布在轴套(28)的外周侧,所述光轴(26)上还套设有第一锥齿轮(31),该第一锥齿轮(31)相对于光轴(26)位于支撑杆(24)的上方,所述通气孔(15)的左右两侧内壁分别固连有定位杆(35),该两个定位杆(35)关于通气孔(15)的中心线呈左右对称分布,每个所述定位杆(35)上分别转动连接有旋转轴(33),每个所述旋转轴(33)上套设有与所述第一锥齿轮(31)啮合的第二锥齿轮(32),所述旋转轴(33)远离所述光轴(26)的一端还固连有对水蒸气进行阻挡的密封挡板(34),所述密封机构包括可拆卸设置在盖板(10)下端的橡胶壳(14),所述橡胶壳(14)内安装有与所述储气腔(11)相连通的气囊(13),该气囊(13)可对做菜过程中水蒸气雾化形成的小水滴进行收集,所述把手机构包括固定设置在通气孔(15)左端面的滑槽(16),所述滑槽(16)的上下两侧内壁分别开设有限位槽(18),该两个限位槽(18)关于滑槽(16)的中心线呈上下对称分布,所述滑槽(16)内滑动连接有把手(17),所述把手(17)的右端面固连有H型支架(21),所述H型支架(21)的上下两端凹陷处分别滑动连接有与所述限位槽(18)相配合的球形块(19),每个所述球形块(19)与所述H型支架(21)间固连有压缩弹簧(20),所述H型支架(21)右端面与所述滑槽(16)的右侧内壁间固连有两个拉伸弹簧(22),该两个拉伸弹簧(22)关于滑槽(16)的中心线呈上下对称分布,所述排气机构的光轴(26)上还套设有绕线轮(30),所述绕线轮(30)与所述H型支架(21)的右端面间还传动连接有线绳(23),该线绳(23)一端与H型支架(21)的右端面固定连接,另一端与绕线轮(30)固定连接。
