专利号: 2020111067443
申请人: 金康
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

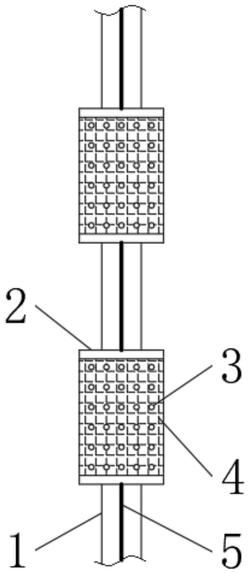

1.一种具有增大安全带受力辅助连接装置,包括安全带(1),其特征在于:所述安全带(1)的外端固定连接有导线限位丝(5),所述安全带(1)的外端设有防护装置,所述防护装置的包括有一对调节块(2),一对所述调节块(2)之间固定连接有亲肤层(4),所述亲肤层(4)的外端开凿有多个均匀分布的卡槽,所述卡槽内部固定连接有缓冲球(3),所述调节块(2)的前端开凿有滑孔(6),所述滑孔(6)的内壁与安全带(1)的外端滑动连接,所述滑孔(6)的内壁开凿有安装槽(8),所述安装槽(8)的内部设有滚动触发装置,所述滚动触发装置与导线限位丝(5)的外端滚动连接,一对所述调节块(2)之间固定连接有环形乳胶层(10),所述环形乳胶层(10)位于亲肤层(4)的内侧,所述环形乳胶层(10)的内侧设有气囊(11),所述调节块(2)的内部开凿有填充腔,所述填充腔内部填充有固体泡腾崩解剂(9),所述气囊(11)的两端与调节块(2)相通;

所述滚动触发装置包括有滚轮(21),所述滚轮(21)的内部固定连接有转杆(20),所述转杆(20)的两端均转动连接有空心限位块(19),所述滚轮(21)的外端与导线限位丝(5)的上端相接触,所述安装槽(8)的内壁开凿有限位槽(18),所述限位槽(18)的内部与空心限位块(19)滑动连接,所述空心限位块(19)的上端固定连接有顶杆(22),所述限位槽(18)的上端开凿有密封槽,所述密封槽内壁之间固定连接有液体存放管(23),所述液体存放管(23)的内部填充有水溶液,所述液体存放管(23)的外端开凿有条形通孔,所述液体存放管(23)的下端与顶杆(22)的上端相匹配;

所述导线限位丝(5)的上端壁开凿有一对固定槽(12),一对所述固定槽(12)的内部均设有锁紧装置,所述锁紧装置位于防护装置的两侧,所述锁紧装置包括有顶紧块(17),所述顶紧块(17)的上端固定连接有一对气囊(11),所述气囊(11)的上端与固定槽(12)的上端壁固定连接,所述固定槽(12)的内侧壁开凿有一对滑槽(15),一对所述滑槽(15)的内部均滑动连接有滑块(16),一对所述滑块(16)相互靠近的一端与顶紧块(17)的外端固定连接,所述调节块(2)的上端设有固定按钮(7),所述固定按钮(7)与锁紧装置相连。

2.根据权利要求1所述的一种具有增大安全带受力辅助连接装置,其特征在于:所述导线限位丝(5)采用电磁块制成,所述滚轮(21)采用橡胶磁制成,所述滚轮(21)的外端与导线限位丝(5)相互吸附。

3.根据权利要求1所述的一种具有增大安全带受力辅助连接装置,其特征在于:所述顶紧块(17)的下端固定连接有橡胶垫,所述橡胶垫的外端开凿有防滑纹路。

4.根据权利要求1所述的一种具有增大安全带受力辅助连接装置,其特征在于:所述液体存放管(23)的上下两端均固定连接有密封环(24),所述密封环(24)的外端与密封层内壁相匹配。

5.根据权利要求1所述的一种具有增大安全带受力辅助连接装置,其特征在于:所述滑孔(6)的横截面呈T字型形状。

6.根据权利要求1所述的一种具有增大安全带受力辅助连接装置,其特征在于:所述亲肤层(4)的外端固定连接有均匀分布的微绒毛,所述亲肤层(4)和微绒毛均涂刷有疏水层。

7.根据权利要求1‑6任意一项所述的一种具有增大安全带受力辅助连接装置,其特征在于:其使用方法包括以下步骤:

S1、调节防护装置在安全带(1)上端的位置,紧急情况下使得滚动触发装置对气囊(11)内部快速充气使其膨胀,通过环形乳胶层(10)降低人体与安全带(1)之间的冲击力;

S2、人体对安全带(1)冲击力使得安全带(1)的外端对滚动触发装置的挤压,通过顶杆(22)对液体存放管(23)挤压入填充腔的内部,液体存放管(23)内的水溶液与填充腔内的固体泡腾崩解剂(9)混合反应,对气囊(11)进行充气膨胀;

S3、调节好防护装置时,气囊(11)将顶紧块(17)从固定槽(12)的内部顶出,使得顶紧块(17)的下端与安全带(1)的外端相抵,从而固定防护装置在安全带(1)上的位置。
