专利号: 2020110930159
申请人: 浙江楚元园林古建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

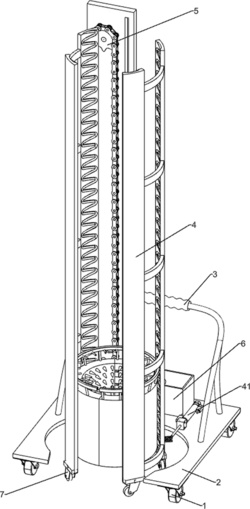

1.一种木质仿古建筑耐酸性涂料涂刷装置,其特征在于,包括有:车轮(1),其上连接有底板(2);

推车架(3),其连接在底板(2)顶部一侧;

开合组件(4),底板(2)上开有开口,其连接在底板(2)顶部与底板(2)的开口之间;

刷料组件(5),其连接在开合组件(4)上。

2.根据权利要求1所述的一种木质仿古建筑耐酸性涂料涂刷装置,其特征在于,开合组件(4)包括有:气缸(41),其至少设置有两个,其连接在底板(2)顶部一侧;

拉杆(42),其连接在气缸(41)伸缩杆一端;

拉板(43),其至少设置有两个,其滑动式地连接在拉杆(42)一端;

开合板(44),其至少设置有两个,其连接在拉板(43)一侧;

弧形连板(45),其至少设置有两个,其连接在开合板(44)侧面;

架板(46),其连接在底板(2)顶部一侧;

滑板(47),其滑动式地连接在架板(46)前侧一端;

滑动杆(48),其滑动式地连接在滑板(47)前侧一端;

环形转轴(49),其连接在滑动杆(48)一端;

弧形刷料板(410),其至少设置有两个,其转动式地连接在环形转轴(49)上;

导向杆(411),其连接在弧形刷料板(410)外侧,导向杆(411)与开合板(44)滑动连接。

3.根据权利要求2所述的一种木质仿古建筑耐酸性涂料涂刷装置,其特征在于,刷料组件(5)包括有:减速电机(51),其连接在架板(46)一侧;

转杆(52),其连接在减速电机(51)上;

链轮(53),设置有两个,其中一个连接在转杆(52)一端,另一个转动式连接在架板(46)另一侧;

链条(54),其连接在链轮(53)之间;

带动杆(55),其连接在链条(54)上,滑板(47)一侧开有通孔,带动杆(55)在滑板(47)的通孔内滑动配合。

4.根据权利要求3所述的一种木质仿古建筑耐酸性涂料涂刷装置,其特征在于,还包括有喷料组件(6),喷料组件(6)包括有:装料箱(61),其连接在底板(2)顶部一侧;

抽料泵(62),其连接在底板(2)顶部靠近装料箱(61)的一侧,抽料泵(62)的抽料管连接在装料箱(61)一侧;

喷料软管(63),其连接在抽料泵(62)的出料管上;

支架(64),其连接在弧形刷料板(410)顶部;

喷料支管(65),其连接在支架(64)上,喷料软管(63)一端与喷料支管(65)相连接;

喷料头(66),其至少设置有两个,其连接在喷料支管(65)上。

5.根据权利要求4所述的一种木质仿古建筑耐酸性涂料涂刷装置,其特征在于,还包括有:万向轮(7),其连接在开合板(44)一端。
