专利号: 2020110913685
申请人: 芜湖泰伦特能源科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种联合微电网构建的局部电网系统的供电控制方法,其特征在于,所述联合微电网构建的局部电网系统包括:多个微电网;每一个微电网中均设有储能单元,储能单元的充电端连接微电网中的分布式电源,其放电端连接微网交流母线;

储能单元充电状态下,通过分布式电源进行充电;储能单元放电状态下,用于向微网交流母线供电;

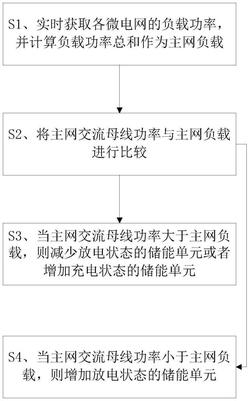

联合微电网构建的局部电网系统控制方法包括以下步骤:S1、实时获取各微电网的负载功率,并计算负载功率总和作为主网负载;

S2、将主网交流母线功率与主网负载进行比较;

S3、当主网交流母线功率大于主网负载,则减少放电状态的储能单元或者增加充电状态的储能单元;

S4、当主网交流母线功率小于主网负载,则增加放电状态的储能单元;

步骤S3中:当主网交流母线功率大于主网负载,首先将放电状态下的储能单元逐一退出放电状态;

将放电状态下的储能单元逐一退出放电状态的具体方式包括:S31、检测是否存在处于放电状态的储能单元;

S32、是,则将放电状态的储能单元作为释放对象,并获取各释放对象对应的放电权重值,放电权重值为储能单元所在微电网的分布式电源的输出功率与负载功率的差值;

S33、将权重值最大的储能单元退出放电状态,然后返回步骤S2;

步骤S31中,如果不存在处于放电状态的储能单元,则执行以下步骤:S34、获取储能单元停止放电的微电网,并将此类微电网根据分布式电源的输出功率与负载功率的差值又大到小的顺序排序;

S35、根据排序,逐一检测微电网中的储能单元剩余电量,直至获得剩余电量小于预设的电量上限值的储能单元;

S36、将该储能单元调整到充电状态,然后返回步骤S2;

步骤S4具体包括以下步骤:

S41、获取各停止放电的蓄电池,并将蓄电池根据剩余电量有多到少的顺序进行排列;

S42、根据排序逐一将蓄电池切换到放电状态,直至主网交流母线功率等于主网负载;

步骤S4中,根据各微电网中分布式电源的输出功率与负载功率之差,顺序增加放电状态的储能单元;

步骤S1中,通过微网控制器实时检测微电网中的负载功率,然后通过与各微网控制器连接的主网控制器对负载功率进行求和,获得主网负载。

2.如权利要求1所述的联合微电网构建的局部电网系统的供电控制方法,其特征在于,储能单元采用蓄电池或者超级电容。
