专利号: 2020110775882
申请人: 蚌埠市海峰印刷有限责任公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

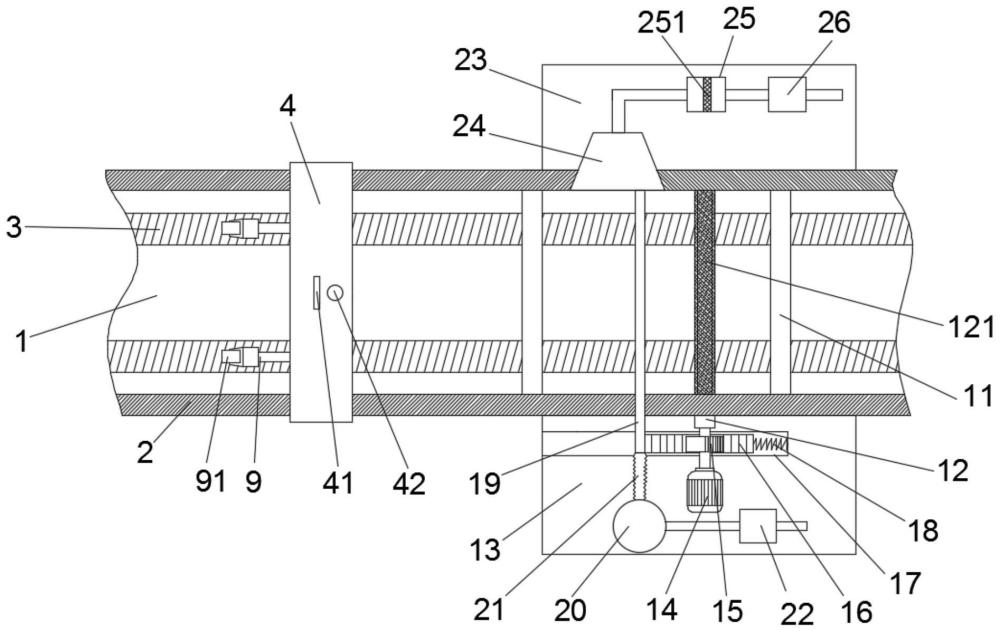

1.一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:包括工作台(1),所述工作台(1)前后两侧均固定安装有挡板(2),两组所述挡板(2)之间设有两组传送带(3),所述挡板(2)之间转动安装有两组导向辊(11),两组所述导向辊(11)位于工作台(1)右端,所述挡板(2)之间转动安装有除尘辊(12),所述除尘辊(12)外侧固定安装有毛刷(121),所述除尘辊(12)贯穿前侧挡板(2),所述除尘辊(12)位于两组导向辊(11)之间,所述工作台(1)右端后侧壁固定安装有除尘台(23),所述工作台(1)右端前侧壁固定安装有除静电台(13);

所述除静电台(13)上侧中部固定安装有电机(14),所述电机(14)的输出轴与除尘辊(12)之间固定连接,所述电机(14)的输出轴固定安装有半齿轮(15),所述除静电台(13)沿工作台(1)长度方向设有第二滑槽(17),所述第二滑槽(17)右端固定安装有弹簧(18),所述弹簧(18)左端固定连接有第二齿板(16),所述第二齿板(16)与第二滑槽(17)之间滑动连接,所述第二齿板(16)与半齿轮(15)之间啮合连接,所述第二齿板(16)左端固定安装有导流盒(19);

所述除静电台(13)上表面前侧固定安装有第一鼓风机(22),所述第一鼓风机(22)通过管道连接有离子发生器(20),所述离子发生器(20)固定安转在除静电台(13)上侧,所述离子发生器(20)与导流盒(19)之间通过波纹软管(21)活动连接;

还包括印刷装置,所述印刷装置固定安装在工作台(1)上表面左端;

还包括除尘装置,所述除尘装置固定安装在除尘台(23)上侧。

2.根据权利要求1所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述印刷装置包括悬梁(4),所述悬梁(4)固定安装在两组挡板(2)上侧,所述悬梁(4)中部设有通孔(42),所述通孔(42)内固定安装有电动推杆(5),所述电动推杆(5)的伸缩端固定安装有印刷板(10)。

3.根据权利要求2所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述印刷板(10)一端固定安装有第一齿板(6),所述悬梁(4)内腔转动安装有转轴(7),所述转轴(7)中部固定安装有齿轮(8),所述齿轮(8)与第一齿板(6)之间啮合连接,所述转轴(7)两端均固定安装有压杆(9),所述压杆(9)底端滚动安装有按压轮(91),两组所述按压轮(91)与两组传送带(3)上下正对。

4.根据权利要求2或3任意所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述悬梁(4)中部设有第一滑槽(41),所述第一齿板(6)与第一滑槽(41)滑动连接,所述第一齿板(6)两侧设有若干组滑轮(61),所述滑轮(61)与第一滑槽(41)直接滚动接触。

5.根据权利要求4所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述滑轮(61)设置有六组。

6.根据权利要求1所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述除尘装置包括收集盒(25),所述收集盒(25)固定安装在除尘台(23)上表面,所述收集盒(25)右端通过管道连接有第二鼓风机(26),所述收集盒(25)左端通过管道连接有喇叭口(24),所述喇叭口(24)固定安装在挡板(2)中部且贯穿挡板(2)。

7.根据权利要求6所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述收集盒(25)内部设有若干组过滤片(251)。

8.根据权利要求1所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述导流盒(19)内部设有若干组导流管(191),所述导流盒(19)右端设有卡槽(192),所述卡槽(192)与前侧挡板(2)之间活动卡接。

9.根据权利要求8所述的一种用于包装袋印刷线上的包装袋表面清理装置,其特征在于:所述卡槽(192)的长度等于挡板(2)的高度,所述导流盒(19)的长度大于工作台(1)的宽度。
