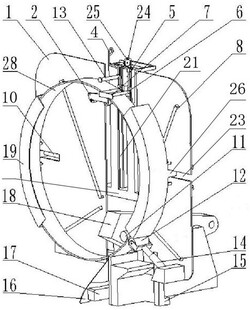

1.适用于不同直径环状铸件的快速切割装置，其特征在于：包括定位结构、传动结构和鳄鱼剪；

所述定位结构包括支撑板(1)、升降架(9)和升降板(3)；

所述支撑板(1)为两个，所述两个支撑板(1)均竖直设置，两个支撑板(1)位于同一平面，且两个支撑板(1)沿左右方向有间距；

所述两个支撑板(1)的前侧面均设有多个接触辊(8)，所述接触辊(8)的轴线与支撑板(1)的前侧面平行，接触辊(8)的一端靠近两个支撑板(1)之间，接触辊(8)的另一端远离两个支撑板(1)之间，且接触辊(8)能以轴线旋转，每个接触辊(8)与每个铸环(28)有且仅有一个接触位置；所述两个支撑板(1)的前侧均设有防护板(19)，且防护板(19)位于接触辊(8)的前侧，防护板(19)为朝向两个支撑板(1)之间的弧形板结构；

所述两个支撑板(1)的后侧面均横向设有推动缸(10)，所述两个支撑板(1)前侧面均横向设有矩形开口(23)，所述矩形开口(23)内设有连接块(26)，所述连接块(26)的一端与防护板(19)固定连接，连接块(26)的另一端与推动缸(10)的活塞端固定连接；

所述升降架(9)竖直位于支撑板(1)的后侧，升降架(9)与支撑板(1)固定连接；

所述升降板(3)竖直位于升降架(9)的前侧，且升降板(3)位于两个支撑板(1)之间，升降板(3)与升降架(9)滑动连接，升降板(3)可沿竖直方向滑动；

所述升降板(3)的前侧靠近下端的位置设有两个托辊(27)，所述托辊(27)的轴线与升降板(3)前侧面垂直，托辊(27)的后端与升降板(3)固定连接；

所述两个托辊(27)的前侧设有下挡板(2)，下挡板(2)后侧面靠近左右两端的位置分别与两个托辊(27)的前端固定连接，且托辊(27)能以轴线旋转；

所述传动结构包括传动辊(11)和支撑件，所述传动辊(11)设置在任一支撑板(1)的前侧面靠近下端的位置，传动辊(11)的轴线与支撑板(1)的前侧面垂直，且传动辊(11)能以轴线旋转，传动辊(11)与铸环(28)的内侧面相抵，传动辊(11)用于带动铸环(28)转动；

所述支撑件包括支撑缸(14)和支撑辊(12)，所述支撑缸(14)位于支撑板(1)的前侧，且支撑缸(14)位于传动辊(11)的下方，支撑缸(14)的底座与支撑板(1)的前侧面固定连接，支撑缸(14)的活塞端朝向传动辊(11)；

所述支撑辊(12)设置在支撑缸(14)活塞端的末端，支撑辊(12)的轴线与支撑板(1)的前侧面垂直，支撑辊(12)能以轴线旋转；

所述鳄鱼剪位于两个支撑板(1)之间，鳄鱼剪位于升降架(9)横杆的下方，鳄鱼剪剪刀(18)朝前设置，鳄鱼剪用于剪切铸环(28)。

2.如权利要求1所述的适用于不同直径环状铸件的快速切割装置，其特征在于：还包括第一滑块(20)和吊钩；

所述升降架(9)包括一根横向设置的横杆和两根竖直设置的竖杆，两根竖杆的下端分别与横杆的上表面固定连接，两根竖杆位于两个支撑板(1)之间，横杆的位置靠近支撑板(1)的下端面，横杆的前侧面靠近左右两端的位置分别与两个支撑板(1)的后侧面固定连接；

所述两根竖杆相对的侧面均竖直设有滑槽(21)，所述第一滑块(20)位于两根竖杆之间，且第一滑块(20)的左右两端分别与两侧的滑槽(21)滑动连接，第一滑块(20)可沿两侧的滑槽(21)上下滑动；

所述升降板(3)包括左板和右板，所述左板和右板分别位于两根竖杆的前侧，左板和右板位于同一平面，且左板和右板沿左右方向有间距，左板和右板的后侧面均与第一滑块(20)固定连接，所述两个托辊(27)分别与左板和右板固定连接；

所述吊钩包括运输辊(13)和钩杆(4)，所述运输辊(13)水平设置，且运输辊(13)的轴线与支撑板(1)的前侧面垂直，所述钩杆(4)的一端与运输辊(13)的后端固定连接，钩杆(4)的另一端弯曲向上，且钩杆(4)的另一端在竖直方向上的投影位于运输辊(13)的中间点，运输辊(13)能以轴线旋转。

3.如权利要求2所述的适用于不同直径环状铸件的快速切割装置，其特征在于：所述第一滑块(20)为U型结构，第一滑块(20)的U形口竖直朝上，所述吊钩可通过第一滑块(20)的U形区域。

4.如权利要求1所述的适用于不同直径环状铸件的快速切割装置，其特征在于：所述防护板(19)的横截面为L型，防护板(19)包括相互垂直的A板和B板，所述B板与支撑板(1)前侧面垂直,所述A板位于B板的前侧，且A板位于B板靠近两个支撑板(1)之间的一侧。

5.如权利要求1所述的适用于不同直径环状铸件的快速切割装置，其特征在于：所述定位结构还包括限位件，所述限位件位于任一升降板(3)的前侧，所述限位件包括限位缸(5)、上挡板(7)和两个压辊(6)；

所述限位缸(5)的活塞端竖直向下，限位缸(5)的缸体与对应升降板(3)固定连接，限位缸(5)活塞端的末端横向设有连接板，所述连接板与限位缸(5)的活塞端固定连接；

所述两个压辊(6)分别位于连接板前侧靠近左右两端的位置，压辊(6)位于托辊(27)的上方，压辊(6)的轴线与支撑板(1)的前侧面垂直，压辊(6)的后端连接板固定连接，且压辊(6)能以轴线旋转；

所述上挡板(7)横向位于两个压辊(6)的前侧，上挡板(7)后侧面分别与两个压辊(6)的前端固定连接。

6.如权利要求1所述的适用于不同直径环状铸件的快速切割装置，其特征在于：还包括升降缸(22)、链轮(24)和链条(25)，所述升降缸(22)竖直位于升降架(9)的后侧，升降缸(22)的底座固定，升降缸(22)的活塞端竖直向上，所述链轮(24)设置在升降缸(22)活塞端的末端，链轮(24)可转动，所述链条(25)的一端固定，链条(25)的另一端向上绕过链条与第一滑块(20)固定连接，链条(25)与链轮(24)啮合。

7.如权利要求1所述的适用于不同直径环状铸件的快速切割装置，其特征在于：还包括落料板(16)，所述落料板(16)位于支撑板(1)的前侧，落料板(16)的一端靠近鳄鱼剪的剪切处且与鳄鱼剪主体(17)固定连接，落料板(16)的另一端倾斜向下。
