专利号: 2020110407857
申请人: 赵津梁
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.可单根回收式锚杆,包括:

承拉芯,一端为固定端,另一端为张拉端;

承载座,设有供承拉芯穿过的承拉芯固定孔;

夹片,设置在承拉芯固定孔内,将承拉芯楔紧固定,夹片与承拉芯固定孔孔壁之间有隔离结构;

保护帽,固定在承载座上;

外套管,供承拉芯穿过;

外套管的一端与承载座固定密封,其特征在于,

所述外套管的另一端与承拉芯的张拉端固定密封,通过外套管使承拉芯预张紧,固定端通过夹片预固定在承载座上;

外套管与承拉芯之间有在承拉芯的张拉端与外套管解除固定后使承拉芯能相对外套管运动的间隙;

在回收锚杆时通过解除外套管与张拉端的固定对承拉芯施加作用力可使夹片与承拉芯固定孔孔壁分离。

2.根据权利要求1所述的可单根回收式锚杆,其特征在于,所述外套管通过压接套与承拉芯的张拉端压接固定,或者外套管通过抱箍与承拉芯的张拉端固定。

3.根据权利要求2所述的可单根回收式锚杆,其特征在于,所述外套管与承拉芯的张拉端的固定位置处设有热缩管。

4.根据权利要求1‑3任意一项所述的可单根回收式锚杆,其特征在于,所述外套管沿轴向预压后与承拉芯固定密封。

5.根据权利要求1‑3任意一项所述的可单根回收式锚杆,其特征在于,所述保护帽内设有挡止结构,挡止结构上设有挡止面,在对承拉芯的张拉端施加使承拉芯向保护帽运动的作用力时,挡止面用于在夹片与承拉芯固定孔孔壁分离后与夹片挡止配合使夹片与承拉芯分离。

6.根据权利要求5所述的可单根回收式锚杆,其特征在于,所述挡止结构为固定在承载座上的挡板,挡板上朝向夹片的一侧面构成所述挡止面,所述承拉芯的固定端延伸至挡板背向夹片的一侧。

7.根据权利要求5所述的可单根回收式锚杆,其特征在于,所述挡止结构为固定在承载座上的挡板,挡板上朝向夹片的一侧面构成所述挡止面,挡板上设有供承拉芯穿过的承拉芯穿孔,承拉芯穿孔的孔口处于挡止面上。

8.根据权利要求5所述的可单根回收式锚杆,其特征在于,挡止面与承载座之间的间距大于夹片的长度,以使所述挡止面在夹片从承拉芯固定孔内脱出后与粘在承拉芯上的夹片挡止配合。

9.根据权利要求1‑3任意一项所述的可单根回收式锚杆,其特征在于,所述承载座包括与外套管固定的连接头,连接头上设有外螺纹,外套管旋拧在外螺纹上并在热缩后与连接头固定连接。

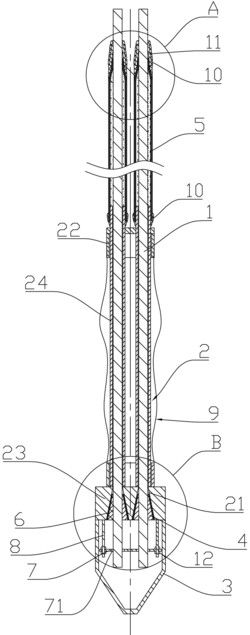

10.根据权利要求1‑3任意一项所述的可单根回收式锚杆,其特征在于,可单根回收式锚杆包括囊袋,所述承载座包括第一固定座、第二固定座及连接管,连接管连接第一固定座和第二固定座,囊袋的两端分别与第一固定座和第二固定座连接,所述保护帽与第二固定座固定,承拉芯固定孔设置在第二固定座上,所述承拉芯穿过第一固定座和连接管后预固定在第二固定座上。
