专利号: 2020110386526
申请人: 杨翠云
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

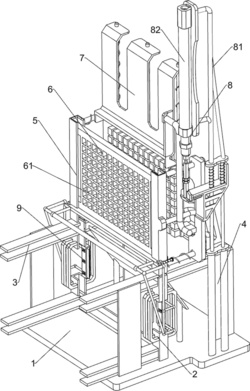

1.一种养蚕用蚕茧取出装置,其特征在于,包括有:基座(1),其顶部两侧均连接有固定轨(2);放置轨(3),其为多个设置,多个放置轨(3)分别连接在固定轨(2)两侧;固定架(4),其连接在基座(1)顶部一侧;移动组件(5),其设置在固定架(4)上;挤出组件(6),其设置在固定架(4)与移动组件(5)之间;刮料组件(7),其设置在挤出组件(6)上;

移动组件(5)包括有:固定板(51),其为两块设置,两块固定板(51)分别连接在固定架(4)顶部两侧,两个固定板(51)上均滑动式连接有滑轨(52);挡板(53),其滑动式连接在两个滑轨(52)下部之间,挡板(53)能够挡住滑轨(52)的出料端;把手(54),其连接在挡板(53)上;第一弹性件(55),其连接在挡板(53)与滑轨(52)之间;

挤出组件(6)包括有:养蚕框架(61),其滑动式连接在两侧滑轨(52)之间,养蚕框架(61)为可拆卸设置;连接板(62),其连接在固定架(4)顶部一侧;挤料板(63),其连接在连接板(62)上,挤料板(63)与养蚕框架(61)配合;接料斜板(64),其连接在基座(1)顶部,接料斜板(64)位于挤料板(63)下方;

刮料组件(7)包括有:刮板(71),其滑动式连接在挤料板(63)顶部,刮板(71)与挤料板(63)对齐;第一复位弹簧(72),其连接在刮板(71)与挤料板(63)之间;

还包括有换位组件(8),换位组件(8)包括有:导轨(81),其连接在基座(1)顶部;气缸(82),其安装在导轨(81)上部;第一楔形块(83),其滑动式连接在导轨(81)上;连接块(84),其连接在气缸(82)的伸缩杆上,连接块(84)位于第一楔形块(83)下方并抵住第一楔形块(83);压缩弹簧(85),其连接在第一楔形块(83)与导轨(81)之间;连接杆(86),其连接在靠近第一楔形块(83)的滑轨(52)上,连接杆(86)与第一楔形块(83)配合;固定杆(87),其连接在刮板(71)上,固定杆(87)与连接块(84)配合;第二复位弹簧(88),其连接在滑轨(52)与固定板(51)之间。

2.根据权利要求1所述的一种养蚕用蚕茧取出装置,其特征在于,还包括有推料组件(9),推料组件(9)包括有:安装架(91),其为两个设置,两个安装架(91)分别连接在把手(54)两侧;连接框(92),其为两个设置,两个连接框(92)分别连接在两个安装架(91)上;第二楔形块(93),其为两块设置,两块第二楔形块(93)分别滑动式连接在两个连接框(92)内,第二楔形块(93)与连接框(92)之间连接有第二弹性件(94)。
