专利号: 2020110074011
申请人: 金华橙果环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

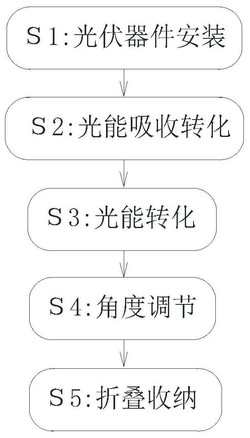

1.一种移动式太阳能光伏电源储能方法,其特征在于,该移动式太阳能光伏电源储能方法包括以下几个步骤:

S1,光伏器件安装:将太阳能光伏电板固定在行走移动装置的顶端;

S2,光能吸收转化:通过步骤S1中安装在行走移动装置顶端的太阳能光伏电板对太阳光能进行吸收,将太阳能光伏电板的顶面设置为向下弯曲的弧形面,使太阳能光伏电板吸收太阳光能;

S3,光能转化:对步骤S2中通过太阳能光伏电板吸收太阳光能并通过太阳能光伏电板将光能转化为电能储存于电池内;

S4,角度调节:对步骤S3中安装在行走移动装置顶端的太阳能光伏电板进行角度调节,使太阳能光伏电板在行走移动装置的顶端与太阳光照射的角度改变;;

S5,折叠收纳:对步骤S4中安装在行走移动装置顶端的太阳能光伏电板进行收纳,将太阳能光伏电板折叠收纳在行走移动装置的顶端;

上述步骤S1-S5所述的一种移动式太阳能光伏电源储能方法具体还涉及一种移动式太阳能光伏电源储能装置配合完成,该移动式太阳能光伏电源储能装置包括太阳能光伏电板、支撑条、行走移动装置、电池、输送电缆,所述行走移动装置可为地面行走的小车或地面具有移动功能的任意移动装置,所述太阳能光伏电板安装于行走移动装置的顶面吸收太阳光能,所述太阳能光伏电板底部通过支撑条支撑固定于行走移动装置的顶端,所述行走移动装置的顶端中部设置有收纳箱,所述电池设置于行走移动装置的内部,所述电池与太阳能光伏电板之间通过输送电缆传输电能;

所述收纳箱横向安装于行走移动装置的顶端,所述收纳箱的左右两侧对称开设有收纳槽,两侧的所述收纳槽中部设置有隔板隔开,所述收纳箱的前后两侧对称安装有铰支座,位于收纳箱前后两侧的铰支座固定于行走移动装置的顶端;

所述支撑条共设有四个,两两对称分布于所述收纳箱的左右两侧顶端,所述支撑条在所述收纳箱的左右两侧对称向下弯曲成弧形条结构,每一个所述支撑条的内侧壁开设有呈弧形弯曲的导向滑孔,每一侧的两根所述支撑条顶端设置有横架支撑固定;

所述收纳箱左右两侧的收纳槽内对称铰接有多片太阳能光伏电板,相邻两片所述太阳能光伏电板呈交错铰接固定,所述收纳箱每一侧的所述太阳能光伏电板底部铰接处铰接有滑块,所述太阳能光伏电板底部的滑块通过滑动配合方式嵌入于对应的导向滑孔内;

所述收纳箱的左右两侧对称设置有螺纹丝杆,两侧的所述螺纹丝杆在收纳箱的左右两侧均设置于每一侧的两根支撑条中部,所述螺纹丝杆在收纳箱的左右两侧呈向下弯曲的弧形杆,每一侧的所述螺纹丝杆顶端通过轴承固定于丝杆固定架上;

所述收纳箱每一侧的太阳能光伏电板底端且位于最底侧的两个所述滑块之间连接有活动滑杆,所述活动滑杆的中部通过卡接安装有齿轮螺纹套筒,所述齿轮螺纹套筒的中部开设有贯通的螺纹孔,所述齿轮螺纹套筒的外圆面等间距设置有轮齿,所述活动滑杆的中部且靠近于齿轮螺纹套筒的外圆面固定有微型电机,所述微型电机向外伸出有输出轴,所述微型电机的输出轴顶端固定安装有驱动齿轮,所述驱动齿轮与齿轮螺纹套筒的外圆面啮合连接,所述活动滑杆中部的齿轮螺纹套筒通过螺纹连接方式套入于每一侧的螺纹丝杆上。

2.根据权利要求1所述的一种移动式太阳能光伏电源储能方法,其特征在于,所述收纳箱其中一侧的支撑条顶端设置有拉紧装置,所述收纳箱另一侧的支撑条顶端设置有控制装置,所述接紧装置包括第一弹簧底座、弹簧孔、弹簧底板、弹簧、拉杆、第一滑孔、第一滑杆,所述第一弹簧底座设置为圆柱形结构,所述第一弹簧底座直立固定于行走移动装置的顶端,所述第一弹簧底座的顶端开设有弹簧孔,所述弹簧底板通过滑动配合方式嵌入于弹簧孔内,嵌入于弹簧孔内的所述弹簧底板顶端设置有拉杆,所述拉杆的顶端设有第一滑杆,所述第一滑杆中部开设有贯通的第一滑孔,所述第一滑孔通过滑动配合方式安装于支撑条顶端的横架上。

3.根据权利要求2所述的一种移动式太阳能光伏电源储能方法,其特征在于,所述控制装置包括第二滑杆、第二滑孔、电动推杆,所述电动推杆直立固定于行走移动装置的顶端,所述电动推杆向上伸出有推杆,所述电动推杆的推杆顶端设有第二滑杆,所述第二滑杆的中部开设有贯通的第二滑孔,所述第二滑孔通过滑动配合方式安装于收纳箱另一侧支撑条顶端的横架上。

4.根据权利要求1所述的一种移动式太阳能光伏电源储能方法,其特征在于,所述收纳箱包括喷气嘴、接气嘴、储屑槽,所述接气嘴设置于收纳箱的外部其中一侧,位于收纳箱两侧的所述收纳槽的内壁其中一侧等间距设置有多个喷气嘴,每一个所述喷气嘴在收纳箱的内部与接气嘴相连通,所述收纳箱内壁且位于喷气嘴的另一侧开设有储屑槽。

5.根据权利要求1所述的一种移动式太阳能光伏电源储能方法,其特征在于,嵌入于导向滑槽内的所述滑块两端对称安装有滑动滚轮。

6.根据权利要求1所述的一种移动式太阳能光伏电源储能方法,其特征在于,相邻的两块所述太阳能光伏电板可折叠。

7.根据权利要求4所述的一种移动式太阳能光伏电源储能方法,其特征在于,每一个所述喷气嘴的喷气口均设置有圆孔状。

8.根据权利要求4所述的一种移动式太阳能光伏电源储能方法,其特征在于,所述储屑槽的槽口两侧壁对称开设有倾斜的斜面。

9.根据权利要求4所述的一种移动式太阳能光伏电源储能方法,其特征在于,安装于收纳槽内的其中一个所述支撑条固定于储屑槽的外侧壁。
