专利号: 2020109976433
申请人: 湖南优予建筑材料研发有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

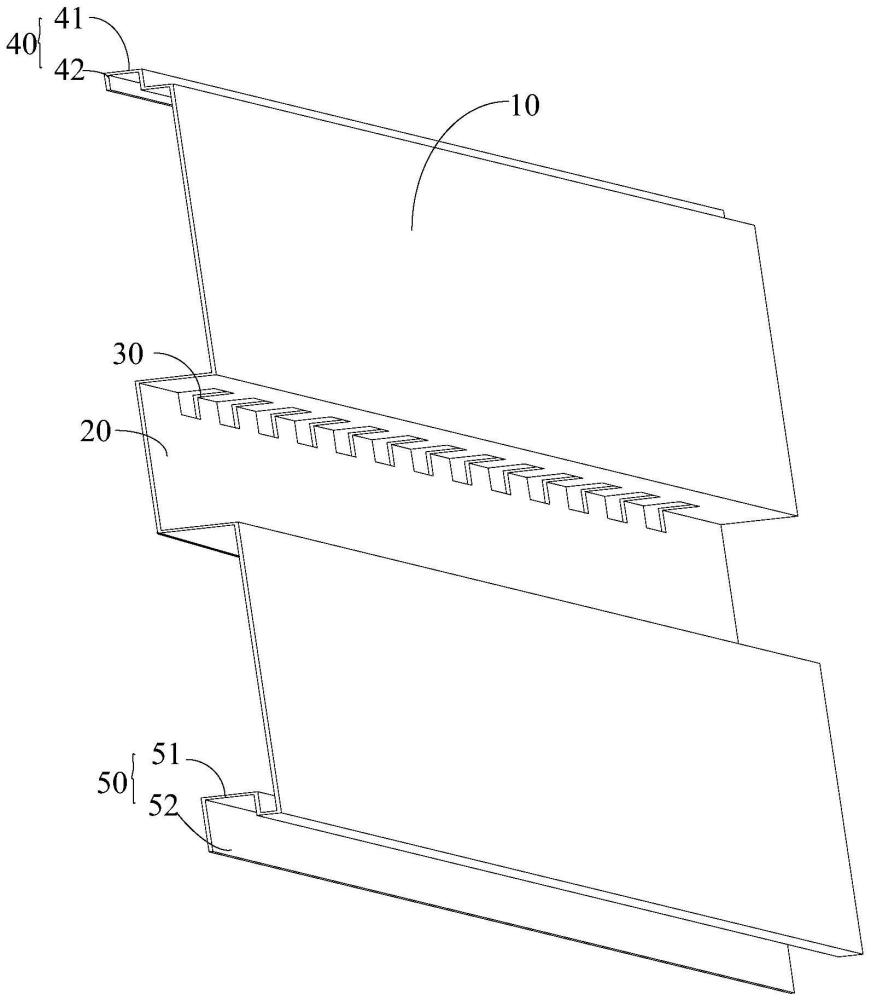

1.一种透风防水外墙板,其特征在于,包括:

板体、设置在所述板体的中间并向内凹的条形凹槽、设置在所述板体一端的固定部以及设置在所述板体另一端的插接部;

所述固定部包括所述板体的一端向内延伸形成的凸口;

所述插接部包括所述板体的一端向内延伸形成的凹口;

所述凹口与所述凸口适配;

所述条形凹槽的底部与靠近所述固定部的侧壁之间设置有通孔,所述通孔用于外墙板的透光、通风以及散热;

所述通孔沿所述条形凹槽底部与靠近所述固定部的侧壁之间均布设置;

所述透风防水外墙板还包括设置在墙体上的骨架,所述骨架通过膨胀螺栓固定设置在所述墙体上。

2.根据权利要求1的透风防水外墙板,其特征在于,所述透风防水外墙板通过所述凹口和所述凸口依次拼接设置。

3.根据权利要求2的透风防水外墙板,其特征在于,所述凹口的远离所述板体的一面设置有承托所述凸口的承接板,所述凸口的远离所述板体的一面设置有插接板,所述承接板的长度大于所述插接板的长度。

4.根据权利要求1的透风防水外墙板,其特征在于,所述骨架采用不锈钢管焊接成型。

5.根据权利要求1的透风防水外墙板,其特征在于,还包括设置在所述透风防水外墙板两端用于固定所述透风防水外墙板的线条。

6.根据权利要求1的透风防水外墙板,其特征在于,所述透风防水外墙板采用高硬度铝板制成。

7.根据权利要求1的透风防水外墙板,其特征在于,所述透风防水外墙板表面采用高温金属粉喷涂。

8.一种外墙,其特征在于,包括权利要求1‑7任一项所述的透风防水外墙板,所述外墙包括通过所述透风防水外墙板的凹口与相邻另一所述透风防水外墙板的凸口插接设置的外墙板。
