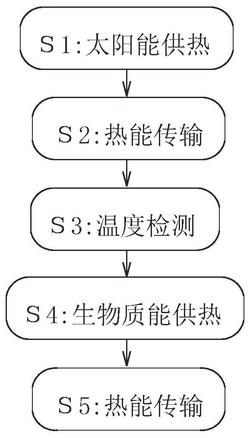

1.一种利用生物质能对热泵进行能源输送的方法,其特征在于,该利用生物质能对热泵进行能源输送的方法包括以下几个步骤:
S1,太阳能供热:通过冷水输送管向太阳能吸热管提供冷水原,太阳能吸热管吸收太阳光的热能,对流经太阳能吸热管内的冷水进行加热升温,加热升温后的热水通过太阳能热水管排出;
S2,热能传输:将步骤S1中经太阳能吸热管加热升温后的热水通过太阳能热水管输送至蓄热水箱内的螺旋水管上,螺旋水管在蓄热水箱内与热交换流动液进行热交换;使热交换流动液温度升高,热交换流动液通过蓄热水箱出水管输送至热泵内对热交换流动液进行能源输送,热交换后的热交换流动液通过蓄热水箱回水管回到蓄热水箱内重新蓄热;
S3,温度检测:对步骤S1中经太阳能吸热管加热升温后的热水进行温度检测,通过温度传感器对太阳能热水管内排出的热水进行温度检测,并将检测后的数据信号反馈于智能控制系统;
S4,生物质能供热:步骤S3中,当温度传感器检测出太阳能热水管内排出的热水温度过低时,智能控制系统启动生物质燃烧炉对太阳能热水管内的热水进行进一步加热;
S5,热能传输:步骤S4中经生物质燃烧炉进一步加热的热水,通过蓄热水箱进水管输送至螺旋水管内,螺旋水管在蓄热水箱内与热交换流动液进行热交换;使热交换流动液温度升高,热交换流动液通过蓄热水箱出水管输送至热泵内对热交换流动液进行能源输送,热交换后的热交换流动液通过蓄热水箱回水管回到蓄热水箱内重新蓄热;
上述步骤S1-S4所述的一种利用生物质能对热泵进行能源输送的方法具体还涉及一种利用生物质能对热泵进行能源输送的装置配合完成,该利用生物质能对热泵进行能源输送的装置包括冷水输送管、太阳能吸热管,所述冷水输送管连接于太阳能吸热管一端,所述太阳能热水管连接于太阳能吸热管的另一端,所述太阳能热水管的中部安装有检测太阳能热水管内部水流温度的温度传感器,所述太阳能热水管的另一端连接于生物质燃烧炉,所述生物质燃烧炉的另一端连接有蓄热水箱进水管,所述蓄热水箱进水管的另一端从蓄热水箱的底部连通于蓄热水箱内部的螺旋水管上,所述蓄热水箱的顶端设置有与螺旋水管另一端连通的回水管,所述回水管另一端连通于冷水输送管;
所述蓄热水箱的内部存放有热交换流动液,所述蓄热水箱的外壁另一侧连接有蓄热水箱出水管,所述蓄热水箱出水管的另一端与热泵连通,所述热泵的另一端设置有蓄热水箱回水管,所述蓄热水箱回水管的另一端连通于蓄热水箱内;
所述生物质燃烧炉还包括智能控制系统、提料机构、生物质供料箱,所述生物质供料箱为生物质燃烧炉提供生物质燃料,所述提料机构连接生物质供料箱与生物质燃烧炉,通过所述提料机构将生物质供料箱提供的生物质燃料输送至生物质燃烧炉内,所述生物质燃烧炉、所述提料机构以及所述生物质供料箱之间的工作均通过智能控制系统统一调控。
2.权利要求1所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,所述生物质供料箱包括开设于生物质供料箱顶部的投料口,所述投料口的底端开设有木材输送口,所述木材输送口的两侧对称安装有若干个圆柱形的推料辊,所述投料口的底端设置有打磨盘,所述打磨盘倾斜设置于投料口的底端,所述打磨盘的顶端等间距设置有若干个四菱锥状的刮削齿,四菱锥状的所述刮削齿的四个棱角均直角结构,且四菱锥状的所述刮削齿的其中一个棱角朝向于打磨盘的旋转方向,所述打磨盘底端设置有一号电动机驱动。
3.权利要求2所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,倾斜设置于投料口底端的所述打磨盘底部设置有倾斜摆放的过滤板,所述过滤板顶端开设有若干个菱形结构的网孔,所述过滤板的底部开设有掉屑口,所述掉屑口与提料机构连通,所述过滤板的其中一端铰接于掉屑口的内壁两侧,所述过滤板的另一端底部设置有双凸轮,位于双凸轮一侧的所述过滤板的上方设置有限位板,倾斜摆放的所述过滤板低端开设有集屑槽,所述集屑槽的底面其中一侧开设有清屑口;
所述过滤板的上方设置有清渣板,所述清渣板包括开设在清渣板上方的滑动腔,所述清渣板设置为方形板,所述清渣板的底端设置有多列等间距设置的拨屑齿,每一个所述拨屑齿均设置为三角杆结构;
所述清渣板的顶端设置有向滑动腔中部伸入的支撑杆,所述清渣板的支撑杆中部开设有滑槽,所述滑动腔的中部设置有凸轮,所述凸轮的顶端设置有销杆,所述凸轮顶端的销杆通过滑动配合方式嵌入于支撑杆的滑槽内,所述清渣板的支撑杆顶端以及支撑杆中部均设有滑块,位于支撑杆顶端的所述滑动腔内壁设置有一号滑行架,位于支撑杆中部的所述滑动腔内壁设置有二号滑行架,位于支撑杆顶端以及支撑杆中部的所述滑块通过滑动配合方式安装于对应的二号滑行架或一号滑行架上。
4.权利要求3所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,所述过滤板的上方设置有碾压滚筒,所述碾压滚筒横向安装于过滤板的上方,所述碾压滚筒的外圆面等间距设置有若干个圆球状的碾压凸台。
5.权利要求2所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,每一个所述推料辊包括锥形齿、支撑柱、活动推杆、弹簧,所述支撑柱共设有多个,相邻两个所述支撑柱等间距设置于推料辊外圆面;每一个所述支撑柱的顶端开设有弹簧孔,所述活动推杆的底端通过滑动配合方式嵌入于支撑柱顶端的弹簧孔内,嵌入于弹簧孔内的所述活动推杆的底端安装有弹簧,所述活动推杆的顶端等间距设置有若干个锥形齿。
6.根据权利要求1所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,所述生物质燃烧炉包括储水箱、二号双凸轮、燃烧室、进气孔、集渣箱、阶梯挡板、摊料板、点火装置,所述储水箱在生物质燃烧炉的内部设置于燃烧室的顶端,所述燃烧室的底端设置有倾斜摆放的摊料板,所述提料机构的出料端设置在倾斜摆放的所述摊料板的高端位置,倾斜摆放的所述摊料板高端位置安装有点火装置,倾斜摆放的所述摊料板低端位置的底部开设有集渣箱,所述燃烧室的四个侧壁均等间距开设有贯通的进气孔。
7.根据权利要求6所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,所述摊料板的顶端等间距排列有阶梯挡板,所述摊料板的底端其中一侧设置有二号双凸轮。
8.根据权利要求6所述的一种利用生物质能对热泵进行能源输送的方法,其特征在于,所述太阳能热水管连通于生物质燃烧炉内的储水箱,所述蓄热水箱进水管与储水箱连通构成循环回路。
