专利号: 2020109898665
申请人: 浙江昌本智能装备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 铸造;粉末冶金
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种温度采集监控闭环控制装置,其特征在于,所述控制装置包括:

机架;

模具,所述模具包括定模和动模,所述定模设置于所述机架,且所述定模设置有第一型腔,所述第一型腔的右侧设置有注液孔,所述动模设置有第二型腔,且所述第二型腔与所述第一型腔对应设置而构成产品的成型腔;

合模机构,所述合模机构设置于所述机架,且,用于驱动所述动模盖合或打开所述定模;

注射装置,所述注射装置包括注射腔、驱动块、连杆、弹性件、从动件、凸轮和伺服电机,所述注射腔设置于所述定模的右侧,且,所述注射腔的左侧与所述注液孔连通,所述注射腔的右侧设置有贯穿孔,所述驱动块设置于所述注射腔内,所述连杆穿过所述贯穿孔,且,所述连杆的一端与所述驱动块连接,另一端与所述从动件连接,所述弹性件套装在所述连杆上,且,所述弹性件位于所述从动件与所述注射腔之间,所述伺服电机设置于所述机架,所述凸轮设置于所述伺服电机的转轴,且,所述凸轮与所述从动件对应配合驱动所述驱动块在所述注射腔内滑动;

循环冷却装置,所述循环冷却装置与所述模具连接,且,所述循环冷却装置用于降低所述模具的温度。

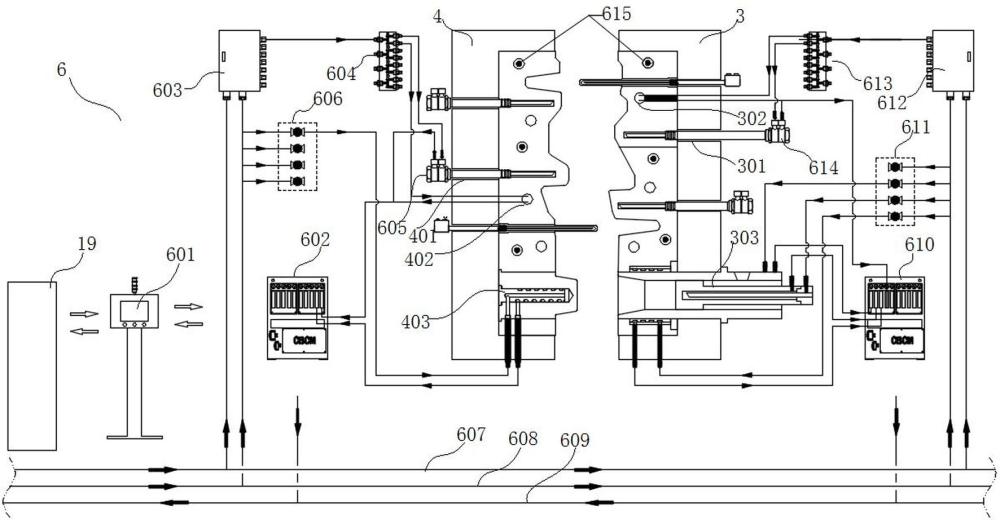

2.根据权利要求1所述一种温度采集监控闭环控制装置,其特征在于,所述控制装置还包括压铸控制箱,所述压铸控制箱设置于所述机架上,所述动模设置有第一间歇水流道、第一点冷却管孔和第一常通水流道,所述定模设置有第二间歇水流道、第二点冷却管孔和第二常通水流道,所述循环冷却装置包括输水主管路、输气主管路、水回流主管路、第一间歇供水装置、第一常通水装置、第一水回流站、第二间歇供水装置、第二常通水装置、第二水回流站和PLC控制模块,所述PLC控制模块用于控制所述循环冷却装置对所述模具进行冷却;

其中,所述第一间歇供水装置包括第一分配箱、第一分流箱和第一点冷头,所述第一分配箱的两个进口端分别与所述输水主管路、所述输气主管路连通,所述第一分配箱的出口端与所述第一分流箱的进口端连通,所述第一分流箱的一出口端与所述第一点冷头的进口端连通,所述第一分流箱的另一出口端与所述第一间歇水流道的进口端连通,所述第一间歇水流道的出口端通过回流管道与所述第一水回流站连通,所述第一点冷头的出口端通过回流管道与所述第一水回流站连通,所述第一点冷头伸入所述第一点冷却管孔内,所述第一常通水装置的进口端与所述输水主管路连通,所述第一常通水装置的出口端与所述第一常通水流道的进口端连通,所述第一常通水流道的出口端通过回流管道与所述第一水回流站连通,所述第一水回流站与所述水回流主管路连通;

其中,所述第二间歇供水装置包括第二分配箱、第二分流箱和第二点冷头,所述第二分配箱的两个进口端分别与所述输水主管路、所述输气主管路连通,所述第二分配箱的出口端与所述第二分流箱的进口端连通,所述第二分流箱的一出口端与所述第二点冷头的进口端连通,所述第二分流箱的另一出口端与所述第二间歇水流道的进口端连通,所述第二间歇水流道的出口端通过回流管道与所述第二水回流站连通,所述第二点冷头的出口端通过回流管道与所述第二水回流站连通,所述第二点冷头伸入所述第二点冷却管孔内,所述第二常通水装置的进口端与所述输水主管路连通,所述第二常通水装置的出口端与所述第二常通水流道的进口端连通,所述第二常通水流道的出口端通过回流管道与所述第二水回流站连通,所述第二水回流站与所述水回流主管路连通。

3.根据权利要求2所述一种温度采集监控闭环控制装置,其特征在于,所述合模机构包括伸缩驱动件、多个导轨和多个滑动件,所述多个导轨横向且均匀设置于所述机架,所述多个滑动件分别设置于所述多个导轨,所述动模的侧缘与所述多个滑动件连接,所述伸缩驱动件设置于所述机架,且,所述伸缩驱动件与所述动模连接,所述伸缩驱动件驱动所述动模沿着所述导轨滑动。

4.根据权利要求3所述一种温度采集监控闭环控制装置,其特征在于,所述伸缩驱动件为伸缩液压缸。

5.根据权利要求4所述一种温度采集监控闭环控制装置,其特征在于,所述多个导轨和所述多个滑动件的数量均为四个,且,四个所述导轨矩形阵列横向布置在所述机架上,四个所述滑动件分别一一对应设置于所述四个所述导轨。

6.根据权利要求2所述一种温度采集监控闭环控制装置,其特征在于,所述第一常通水装置和所述第二常通水装置均设置有比例调节阀,所述比例调节阀用于控制水流流量,所述第一分配箱和所述第二分配箱均设置有电磁阀,所述电磁阀用于控制水流通断。

7.根据权利要求6所述一种温度采集监控闭环控制装置,其特征在于,所述模具设置有热电偶、第一温度传感器和第二温度传感器,其中,所述热电偶用于监控所述模具的温度变化,所述第一温度传感器用于监控所述模具进水温度,所述第二温度传感器用于监控所述模具出水温度。

8.根据权利要求7所述一种温度采集监控闭环控制装置,其特征在于,所述控制装置还包括加液装置,所述加液装置设置于所述注射腔的上方,且,用于向所述注射腔内添加金属液。

9.根据权利要求8所述一种温度采集监控闭环控制装置,其特征在于,所述加液装置包括液锅、加热模块和保温层,所述液锅设置于所述注射腔的上方,且,所述液锅与所述注射腔连通,所述保温层均匀设置于所述液锅的外侧,所述加热模块设置于所述液锅的外侧,且,用于对所述液锅内的金属液进行加热。

10.根据权利要求9所述一种温度采集监控闭环控制装置,其特征在于,所述液锅的横截面为V字型结构。
