专利号: 2020109761249
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种土地规划用土壤检测装置,其特征在于,包括支撑盘(1),安装在支撑盘(1)底部且围绕支撑盘(1)中心轴线环形阵列、底部为尖锥状的多个支撑柱(2),安装在支撑盘(1)顶部的驱动电机(3),安装在驱动电机(3)输出轴上且位于支撑盘(1)下方、与支撑盘(1)同轴设置的固定盘(4),安装在固定盘(4)底部的主电动推杆(5),安装在主电动推杆(5)伸缩杆上且与固定盘(4)同轴设置、中空结构的固定筒(6),安装在固定筒(6)底部的钻头(7),安装在固定筒(6)内的检测结构(8);

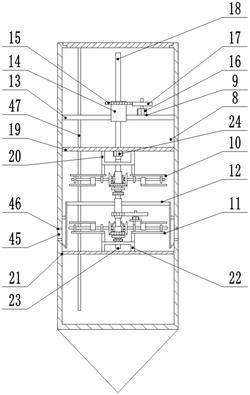

检测结构(8)包括安装在固定筒(6)内的升降组件(9),安装在升降组件(9)上的第一检测组件(10),安装在升降组件(9)上且位于第一检测组件(10)下方的第二检测组件(11),安装在升降组件(9)上且位于第一检测组件(10)与第二检测组件(11)之间的封堵组件(12);

升降组件(9)包括安装在固定筒(6)内的固定板(13),通过滚动轴承转动安装在固定板(13)上且与固定筒(6)同轴设置的基座(14),安装在基座(14)上的第一齿轮(15),安装在固定板(13)上的升降电机(16),安装在升降电机(16)输出轴上且与第一齿轮(15)啮合的第二齿轮(17),一端穿过基座(14)且与基座(14)螺纹连接的升降杆(18),安装在升降杆(18)底部且移动地安装在固定筒(6)内的第一平移板(19),安装在第一平移板(19)底部的第一固定座(20),位于第一平移板(19)下方且移动地安装在固定筒(6)内的第二平移板(21),安装在第二平移板(21)顶部的第二固定座(22),一端通过滚动轴承转动安装在第一固定座(20)上且另一端通过滚动轴承转动安装在第二固定座(22)上、与固定筒(6)同轴设置的传动杆(23),安装在第一固定座(20)上且输出轴安装在传动杆(23)上的传动电机(24);

第一检测组件(10)包括通过基板A安装在第一固定座(20)上且围绕传动杆(23)环形阵列的四个顶板(25),通过滚动轴承转动安装在顶板(25)底部的转杆A(26),安装在顶板(25)上且位于转杆A(26)两侧的导向杆A,与转杆A(26)螺纹连接且穿过导向杆A的检测座A(28),安装在检测座A(28)上的酸碱度探针(29),安装在转杆A(26)上的第三齿轮(30),通过滚动轴承转动安装在传动杆(23)上的套筒A(31),安装在套筒A(31)上且与第三齿轮(30)啮合的第四齿轮(32),安装在套筒A(31)上的主离合器(33),安装在传动杆(23)上且位于封堵组件(12)上方的第五齿轮(34);

第二检测组件(11)包括通过基板B安装在第一固定座(20)上且围绕传动杆(23)环形阵列的四个底板(35),通过滚动轴承转动安装在底板(35)顶部的转杆B(36),安装在底板(35)上且位于转杆B(36)两侧的导向杆B(37),与转杆B(36)螺纹连接且穿过导向杆B(37)的检测座B(38),安装在检测座B(38)上的温度探针(39),安装在转杆B(36)上的第六齿轮(40),通过滚动轴承转动安装在传动杆(23)上的套筒B(41),安装在套筒B(41)上且与第六齿轮(40)啮合的第七齿轮(42),安装在套筒B(41)上的副离合器(43),安装在传动杆(23)上的第八齿轮(44);

主离合器(33)与副离合器(43)的工作方向相反,转杆A(26)与转杆B(36)上的螺纹旋向相反;

固定筒(6)内设有四个围绕固定筒(6)中心轴线环形阵列的通孔(45),通孔(45)用于酸碱度探针(29)、温度探针(39)穿过;

所述固定筒(6)内壁上设有一对插槽(47),一对插槽(47)之间的夹角为180°;第一平移板(19)圆柱面上安装有与插槽(47)相互配合的第一插块,第一插块插入插槽(47)内;第二平移板(21)圆柱面上安装有与插槽(47)相互配合的第二插块,第二插块插入插槽(47)内;

所述封堵组件(12)用于封堵通孔(45),封堵组件(12)包括通过滚动轴承转动安装在传动杆(23)上的主轴(48),安装在主轴(48)上的第九齿轮(49),安装在底板(35)上的封堵电机(50),安装在封堵电机(50)输出轴上且与第九齿轮(49)啮合的第十齿轮(51),安装在主轴(48)上且围绕主轴(48)中心轴线环形阵列的四个基杆(52),安装在基杆(52)上且水平面投影的圆弧结构、与固定筒(6)同轴设置的挡板(53),一端倾斜安装在挡板(53)底部且另一端与固定筒(6)内壁抵接、水平面投影为圆弧结构的封板A(54),一端安装在挡板(53)上且另一端抵接固定筒(6)内壁、位于封板A(54)上方的封板B(55),封板B(55)水平面投影为圆弧结构。

2.如权利要求1所述的一种土地规划用土壤检测装置,其特征在于,所述挡板(53)所对圆心角为5°,通孔(45)所对圆心角小于5°。

3.如权利要求1或2所述的一种土地规划用土壤检测装置,其特征在于,所述通孔(45)内壁上安装有用于清理酸碱度探针(29)、温度探针(39)的刷毛(46)。

4.如权利要求1所述的一种土地规划用土壤检测装置的检测方法,其特征在于,所述检测方法包括以下步骤:

S1:将支撑柱(2)插入地面,启动驱动电机(3)、主电动推杆(5),钻头(7)旋入土壤内;

S2:当固定筒(6)插入土壤后,启动封堵组件(12),封堵电机(50)带动主轴(48)转动,挡板(53)、封板A(54)、封板B(55)随主轴(48)转动,打开通孔(45);

S3:传动电机(24)反转,副离合器(43)与第八齿轮(44)合拢,第二检测组件(11)开始工作,温度探针(39)伸出通孔(45)外,对土壤温度进行检测;

S4:启动升降电机(16),升降组件(9)带动第一检测组件(10)、第二检测组件(11)下降,使酸碱度探针(29)与通孔(45)对齐;

S5:传动电机(24)正转,主离合器(33)与第五齿轮(34)合拢,第一检测组件(10)开始工作,酸碱度探针(29)伸出通孔(45)外,对土壤温度进行检测。
