专利号: 2020109403056
申请人: 嵊州市三禾管业科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

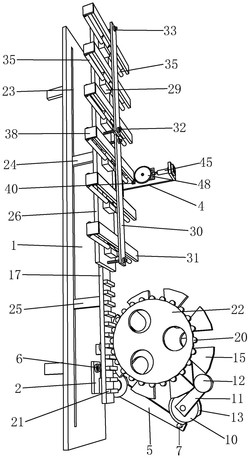

1.一种HDPE双壁波纹管定长切断机,包括工作台和切割机构,其特征在于:所述工作台上设有第一支架、第二支架和第三支架,所述第一支架上转动连接有V型摆杆,所述V型摆杆与所述第一支架之间设有弹簧杆,所述V型摆杆的两端分别设有固定销和定位销,所述第二支架上设有驱动电机,所述驱动电机的电机轴上分别设有驱动盘和安装杆,所述安装杆上设有驱动销,所述驱动盘的外侧设有开口环,所述开口环与所述固定销接触,所述第二支架上转动连接有从动盘,所述从动盘上均匀分布有条形开槽,所述条形开槽与所述定位销、所述驱动销相对应; 所述工作台上滑动连接有传送板和置物板,所述置物板设于所述传送板的一端,所述从动盘上设有传动盘,所述传动盘与所述传送板啮合连接,所述置物板上等距分布有载物台,所述载物台上均匀分布有夹装组件; 所述夹装组件包括承台、安装板、压板、固定螺杆和限位螺帽,所述承台、所述固定螺杆设于所述载物台上,所述安装板设于所述固定螺杆之间,所述固定螺杆连接所述限位螺帽,所述限位螺帽位于所述安装板的上方,所述承台上设有V型凹槽,所述承台的两侧对称分布有托辊,所述压板均匀分布在所述安装板的底面上,所述压板与所述V型凹槽一一相对,所述压板的底面上均匀分布有弧形压条,相邻所述弧形压条之间形成弧形凹槽,所述压板的一端设有挡板; 所述第三支架上分别设有伸缩机构和废料框,所述伸缩机构连接所述切割机构,所述切割机构位于所述夹装组件的一侧,所述废料框位于所述切割机构的下方; 所述伸缩机构包括行程气缸和U型推板,所述行程气缸的活塞杆连接所述U型推板,所述切割机构设于所述U型推板上,所述第三支架上分别设有光电开关和控制器,所述控制器电性连接所述光电开关、所述行程气缸。

2.根据权利要求1所述的一种HDPE双壁波纹管定长切断机,其特征在于:所述载物台的底部设有安装凸块,所述置物板上设有与所述安装凸块相对应的安装通槽。

3.根据权利要求1所述的一种HDPE双壁波纹管定长切断机,其特征在于:所述第三支架上设有支撑板,所述支撑板上设有限位凸块,所述废料框的底部设有与所述限位凸块相匹配的固定卡槽。

4.根据权利要求1所述的一种HDPE双壁波纹管定长切断机,其特征在于:所述切割机构包括切割电机和切割轮,所述切割电机带动所述切割轮旋转,所述U型推板上设有安装块,所述切割电机设于所述安装块上。

5.根据权利要求1所述的一种HDPE双壁波纹管定长切断机,其特征在于:所述传动盘上周向分布有半圆齿,所述传送板上等距分布有固定凸块,相邻所述固定凸块之间形成与所述半圆齿相对应的容纳齿槽。

6.根据权利要求1所述的一种HDPE双壁波纹管定长切断机,其特征在于:所述工作台上设有条形滑槽,所述置物板的底部设有第一滑板,所述传送板的底部设有第二滑板,所述第一滑板、所述第二滑板沿着所述条形滑槽滑动。

7.使用如权利要求1所述的一种HDPE双壁波纹管定长切断机的切割方法,其特征在于包括如下步骤: (a)装管: ⑴先将波纹管放入承台上的V型凹槽内,使位于V型凹槽两侧的托辊托住波纹管,然后在两根固定螺杆之间插装安装板,移动波纹管,使波纹管的一端贴住挡板,接着在固定螺杆上安装限位螺帽,限位螺帽下压住安装板,使得压板将波纹管压固在承台上; ⑵将载物台底部的安装凸块插入到置物板上的安装通槽内,使得载物台限位安装在置物板上; (b)输送: ⑴初始状态时,驱动盘外侧的开口环与V型摆杆一端的固定销接触,V型摆杆另一端的定位销嵌入到位于从动盘上最下方的条形开槽内,此时从动盘静止; ⑵启动驱动电机、切割电机,驱动电机通过电机轴带动驱动盘、安装杆转动,当安装杆上的驱动销跟着转动至进入从动盘上的条形开槽时,开口环脱离固定销,固定销与驱动盘接触,使得V型摆杆的上端向上转动、V型摆杆的下端向下转动,V型摆杆与第一支架之间的弹簧杆被压缩,定位销脱离条形开槽,随着安装杆的转动,驱动销带动从动盘转动,传动盘跟着从动盘一起转动;当驱动销转动至脱离条形开槽时,开口环与固定销重新接触,下压V型摆杆,使得V型摆杆的上端向下转动、V型摆杆的下端向上转动,V型摆杆与第一支架之间的弹簧杆被拉伸,定位销重新嵌入到位于最下方的条形开槽内,阻止从动盘转动,传动盘停止转动; ⑶在传动盘转动过程中,传动盘与传送板啮合,传动盘带动传送板向前移动,置物板跟着前进,将待切割的波纹管送至切割位置; ⑷当驱动销转动至进入下一个条形开槽后,继续带动从动盘转动和前一次相同的角度,然后定位销阻止从动盘转动,使得从动盘进行间歇性转动,传动盘带动传送板间歇性前进,置物板跟着间歇性前进,将波纹管逐根送至切割位置; (c)切割: ⑴在置物板停止前进的过程中,第一根待切割的波纹管到达切割位置,光电开关感应到该波纹管,发送信号给控制器,控制器控制行程气缸启动,行程气缸带动活塞杆伸出,活塞杆带动U型推板下降,带动旋转的切割轮对波纹管进行切割,当活塞杆达到最大行程后,行程气缸带动活塞杆缩回,使得U型推板上升至恢复到初始位置,等待下一次切管动作; ⑵切除的波纹管则落入到第三支架上的废料框内。
