专利号: 2020109353057
申请人: 张延中
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

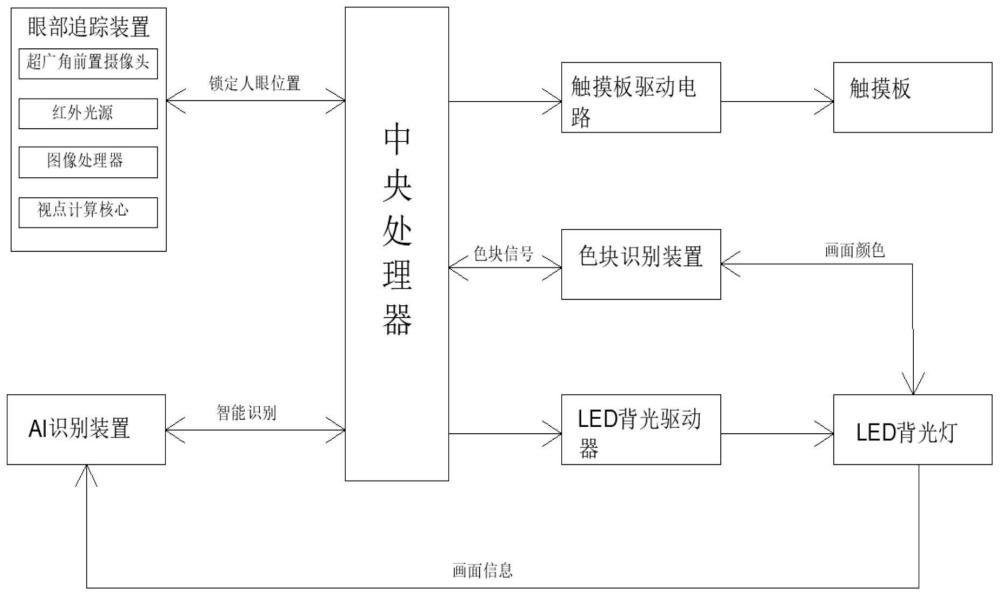

1.一种触摸屏显示装置,包括触摸板、触摸板驱动电路、中央处理器、LED背光驱动、LED背光灯,其特征在于:触摸显示装置还包括色块识别装置、眼部追踪装置和AI识别装置,所述色块识别装置、眼部追踪装置和AI识别装置都与中央处理器模块电连接,用于触摸屏显示装置播放视频时字幕位置和颜色的AI调整;

所述色块识别装置与LED背光灯连接,当感应到LED背光灯大面积相同颜色时会识别颜色并迅速向中央处理器模块发射信号;

所述眼部追踪装置还包括超广角前置摄像头、红外光源、图像处理器及视点计算核心,所述超广角前置摄像头、红外光源、图像处理器及视点计算核心均处于所述触摸屏显示装置的正上方依次排列;

所述超广角前置摄像头采集人脸图像经过红外光源、图像处理器及视点计算核心元件的采集追踪来捕获用户头部的眼球信息,并将提取捕获图像的特征经过精确计算得到注视点的位置,最后以最低延迟发送到中央处理器单元;

所述超广角前置摄像头能快速准确的捕捉到使用者的人脸信息并且锁定人眼位置,图像处理器配合软件层面上的算法优化,再将信号传输到LED背光驱动,使眼部追踪装置感应到眼球位置经中央处理器反馈到触摸板上;

所述中央处理器模块在处理原触摸屏显示装置的运算上仍需要接收所述色块识别装置和眼部追踪装置感应到的讯号运转计算然后结合AI识别装置将实现动态字幕;所述中央处理器模块能够结合色块识别装置和眼部追踪装置同时发出的信号,能够使字幕在大面积色块显示的基础上还能根据使用者在看剧情时眼球的转动来实现字幕出现在眼睛焦距点的附近合适位置,具体选取过程为;当眼部追踪装置追踪的眼部焦点和色块不在同一地方时,中央处理器会优先处理选用眼部追踪装置的信号智能识别眼睛锁定在屏幕上的位置,再以此位置为中心点寻找色块识别装置在离中心点最近的地方识别出的大面积色块上呈现字幕,所述色块识别装置识别出来的色块颜色上传到中央处理器,中央处理器根据色块颜色会智能改变字幕颜色,将信号发射到LED背光驱动上,从而还实现了字幕与字幕背后色块颜色的高对比度;

所述AI识别装置的人工智能识别功能识别出人物对话的镜头,当剧情中人物对话时的镜头,根据人物嘴唇的上下跳动张合,会AI识别出并向中央处理器反馈发出对话信号,然后中央处理器根据设定好的模式在传输到LED背光驱动上在屏幕上呈现个性化字幕;

所述AI识别装置将屏幕的长和宽分别划分为四等份,整个屏幕划分为十六个小长方形格子,此时所述AI识别装置会根据剧情里的人物或主体事物画面大小智能识别分辨场景镜头模式信号:a、当个体人物或个体事物画面在屏幕上占用超过十二个块子时,AI识别会判定此时为特写镜头;

b、当个体人物或个体事物画面在屏幕上占用六至十二个方块时,AI识别会判定此时为近景镜头;

c、当个体人物或个体事物画面在屏幕上占用六个方块以下时,AI识别会判定此时为远景镜头;

所述AI识别装置会根据识别出不同的镜头模式传送给中央处理器再连接到LED背光驱动和所述LED背光灯上输出相应个性化字幕,具体呈现方法为:a、AI识别判定此时为特写镜头时,字幕会根据眼球锁定的焦点位置直接在主体画面内大色块区域呈现;配合色块识别装置的色块区域信号反馈,字幕会在大色块区域均匀排列;

b、AI识别判定此时为近景镜头时,字幕会根据眼球锁定的焦点位置在主体人物或事物外离眼球锁定屏幕焦点的最近位置呈现出来;

c、AI识别判定此时为远景镜头时,此时屏幕会留下大量留白区域,使用者都会观看视频内容的整体,此时字幕会出现在主体事物外并根据眼球焦点的偏中央区域的大色块部分处。
