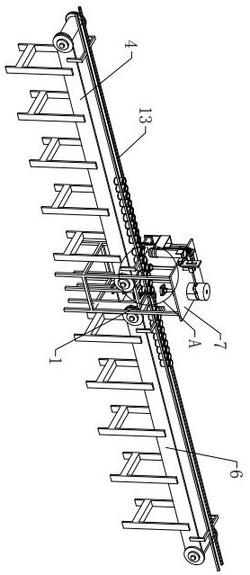

1.一种水杯生产用拧盖落料流水线,其特征在于,包括操作台(1)、拧盖机构(2)、落料机构(3)、上料输送机(4)、档料定位机构(5)和下料输送机(6),上料输送机(4)和下料输送机(6)对称架设在操作台(1)的两侧,上料输送机(4)和下料输送机(6)的端部分别与操作台(1)的台面两侧对接设置,操作台(1)的正上方架设有水平架(7),落料机构(3)设置在水平架(7)靠近上料输送机(4)的侧壁上,落料机构(3)包括用于输送盖子的竖直落料筒(8),拧盖机构(2)设置在水平架(7)的顶部,拧盖机构(2)包括下压治具(9)和旋拧治具(10),下压治具(9)和旋拧治具(10)能够交叉式进行上下运动,档料定位机构(5)设置在操作台(1)的底部,档料定位机构(5)包括两个对称设置在操作台(1)两侧并且能够抵触水杯的夹具(11)和能够上下移动并且用于抵挡水杯的挡板(12)。
2.根据权利要求1所述的一种水杯生产用拧盖落料流水线,其特征在于,所述上料输送机(4)和下料输送机(6)的顶部两侧分别设置有沿着上料输送机(4)和下料输送机(6)的长度方向延伸分布的挡料板(13),每个档料板分别安装在上料输送机(4)和下料输送机(6)的顶部,每个档料板的内侧分别能够与水杯的侧部滑动接触,每个档料板靠近竖直落料筒(8)、下压治具(9)和旋拧治具(10)的一端分别设有光电传感器(14)。
3.根据权利要求2所述的一种水杯生产用拧盖落料流水线,其特征在于,所述竖直落料筒(8)为橡胶材质构成,竖直落料筒(8)的上端通过固定套与水平架(7)的侧壁连接,竖直落料筒(8)的内圈直径等于盖子的直径,竖直落料筒(8)的下端设有上下对应的卡箍(15),每个卡箍(15)分别套设在竖直落料筒(8)的下端外圈,每个卡箍(15)上分别设有锁紧螺栓(16),两个锁紧螺栓(16)呈水平上下对应。
4.根据权利要求3所述的一种水杯生产用拧盖落料流水线,其特征在于,所述落料机构(3)还包括中空水平架(17)(7)和两个第一转轴(18),中空水平架(17)(7)的侧壁安装在水平架(7)的侧壁上,中空水平架(17)(7)的一端向每个锁紧螺栓(16)的一侧延伸,两个第一转轴(18)分别呈水平设置在中空水平架(17)(7)的延伸端,每个第一转轴(18)的一端分别能够转动的穿过中空水平架(17)(7)的侧壁两面向每个锁紧螺栓(16)的方向延伸,每个锁紧螺栓(16)上分别靠近每个第一转轴(18)的一端设有锁紧螺帽,每个第一转轴(18)的延伸端分别设有能够驱动每个锁紧螺帽在每个锁紧螺栓(16)上移动的螺帽锁紧套(19)。
5.根据权利要求4所述的一种水杯生产用拧盖落料流水线,其特征在于,所述落料机构(3)还包括驱动电机(20)、主动齿轮(21)、从动齿轮(22)和导向齿轮(23),驱动电机(20)呈水平安装在水平架(7)的顶部一侧,驱动电机(20)位于中空水平架(17)(7)的正上方,主动齿轮(21)呈竖直安装在驱动电机(20)的输出端,从动齿轮(22)呈竖直位于中空水平架(17)(7)的内部,从动齿轮(22)的中心处设有呈水平设置的第二转轴(24),第二转轴(24)的两端分别能够转动的插设于中空水平架(17)(7)的内壁上,主动齿轮(21)通过链条(25)与从动齿轮(22)传动连接,导向齿轮(23)呈竖直位于从动齿轮(22)的上方,导向齿轮(23)不与链条(25)接触,从动齿轮(22)的中心处设有呈水平设置的第三转轴(26),第三转轴(26)的两端分别能够转动的插设于中空水平架(17)(7)的内壁上,第二转轴(24)和第三转轴(26)上分别主动轮(27),每个第一转轴(18)上分别设有从动轮(28),每个主动轮(27)分别与每个从动轮(28)传动连接。
6.根据权利要求5所述的一种水杯生产用拧盖落料流水线,其特征在于,所述拧盖机构(2)还包括竖直板(29)、下压杆(30)、拨动杆(31)和圆柱体(32),下压杆(30)呈竖直位于水平架(7)靠近上料输送机(4)的下方,下压杆(30)的上端能够滑动的穿过水平架(7)的两面向上延伸,水平架(7)上设有用于供下压杆(30)穿行的第一穿口,拨动杆(31)呈水平设置在下压杆(30)的顶部,竖直板(29)位于下压杆(30)上端的一侧,竖直板(29)的底部安装在水平架(7)的顶部,竖直板(29)上开设有竖直滑槽(33),拨动杆(31)的一端能够滑动的插设在竖直板(29)的竖直滑槽(33)内,圆柱体(32)位于下压杆(30)的上端远离竖直板(29)的一侧,圆柱体(32)呈竖直设置,圆柱体(32)的底部中心处设有第四转轴,第四转轴的下端能够转动的穿过水平架(7)的两面向下延伸,圆柱体(32)的圆周面设有凹槽(34),拨动杆(31)的另一端能够滑动的插设于圆柱体(32)的凹槽(34)内,下压杆(30)的底部与下压治具(9)的顶部相连接。
7.根据权利要求6所述的一种水杯生产用拧盖落料流水线,其特征在于,所述拧盖机构(2)还包括双轴电机(35),双轴电机(35)呈竖直安装在水平架(7)的底部连接,双轴电机(35)的朝上的其中一个输出端与第四转轴的底部相连接,双轴电机(35)朝下的其中一工作端设有竖直轴(36),竖直轴(36)的底部与旋拧治具(10)的顶部相连接。
8.根据权利要求7所述的一种水杯生产用拧盖落料流水线,其特征在于,所述旋拧治具(10)的底部设有圆形槽(37),圆形槽(37)的内圈设置有环形橡胶圈(38)。
9.根据权利要求8所述的一种水杯生产用拧盖落料流水线,其特征在于,所述档料定位机构(5)还包括承载升降顶板(39)、升降底板(40)、气缸(41)和两个铰接连杆(43),承载升降板呈水平并且能够升降的设置在操作台(1)台面中心处,操作台(1)上设有用于避让承载升降板移动的矩形通口,操作台(1)的下方设有水平隔板(44),气缸(41)呈竖直安装在水平隔板(44)上,升降底板(40)呈水平位于承载升降顶板(39)的下方,升降底板(40)的顶部中心处设有限位套(42),承载升降板的底部设有能够在限位套(42)内圈滑动的限位柱(45),气缸(41)的输出端与升降底板(40)的底部中心处相连接,承载升降板的顶部两侧分别设有铰接架,每个夹具(11)的中端分别铰接设置在每个铰接架上,每个铰接连杆(43)的一端分别与每个夹具(11)的一端铰接,两个铰接连杆(43)的另一端分别与升降底板(40)的顶部两侧铰接设置,挡板(12)呈竖直设置在升降底板(40)的顶部一侧。
10.根据权利要求9所述的一种水杯生产用拧盖落料流水线,其特征在于,所述操作台(1)的两侧分别设置有呈水平并且能够转动的导辊(46)。
