专利号: 2020109180819
申请人: 刘国强
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

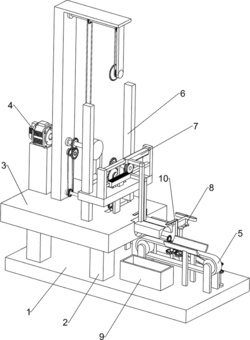

1.一种自动送料的银耳采摘机,其特征在于,包括有:地板(1)和第一支架(2),地板(1)四侧均连接有第一支架(2);

桌面(3),第一支架(2)顶部之间连接有桌面(3),桌面(3)右侧中部开有圆槽;

电机(4),桌面(3)顶部一侧连接有电机(4);

升降机构(6),桌面(3)顶部连接有升降机构(6);

夹紧机构(7),桌面(3)顶部和升降机构(6)之间连接有夹紧机构(7);

运输机构(5),地板(1)侧部连接有运输机构(5);

第一转轴(41),电机(4)输出轴上连接有第一转轴(41),第一转轴(41)与升降机构(6)、夹紧机构(7)连接,第一转轴(41)穿过夹紧机构(7)的部件;

第二转轴(42),夹紧机构(7)的部件上转动式连接有第二转轴(42),第二转轴(42)位于第一转轴(41)侧部;

第一齿轮(44),第二转轴(42)和第一转轴(41)上均连接有第一齿轮(44),第一齿轮(44)相互啮合;

第三转轴(43),夹紧机构(7)的部件一侧转动式连接有第三转轴(43),第三转轴(43)与运输机构(5)的部件连接,第三转轴(43)位于第二转轴(42)侧部;

第一皮带轮(45),第三转轴(43)与第二转轴(42)上均连接有第一皮带轮(45);

第一传动皮带(46),第一皮带轮(45)之间绕有第一传动皮带(46)。

2.根据权利要求1所述的一种自动送料的银耳采摘机,其特征在于,运输机构(5)包括有:第二支架(51),地板(1)上四侧连接有第二支架(51);

运输组件(52),第二支架(51)之间转动式连接有用于传送银耳桩运输组件(52);

挡板(57),地板(1)两侧连接有用于挡住银耳桩的挡板(57),运输组件(52)位于挡板(57)之间;

第二转向齿轮组(5401),地板(1)侧部转动式连接有转杆,转杆顶部与运输组件(52)侧部之间连接有第二转向齿轮组(5401);

支撑转轴(5501),地板(1)远离第二转向齿轮组(5401)一侧转动式连接有支撑转轴(5501),支撑转轴(5501)位于转杆侧部;

第二传动组件(5601),转杆与支撑转轴(5501)之间连接有第二传动组件(5601);

第三支架(53),地板(1)一侧连接有第三支架(53);

第三支架(53)与地板(1)靠近支撑转轴(5501)一侧之间转动式连接有第一转向齿轮组(54);

第三齿轮组件(55),第一转向齿轮组(54)与支撑转轴(5501)之间连接有第三齿轮组件(55);

第一传动组件(56),第一转向齿轮组(54)与第三转轴(43)之间连接有第一传动组件(56)。

3.根据权利要求2所述的一种自动送料的银耳采摘机,其特征在于,升降机构(6)包括有:第一滑轨(61),桌面(3)顶部两侧均连接有第一滑轨(61);

承重板(62),第一滑轨(61)之间滑动式连接有承重板(62),承重板(62)与夹紧机构(7)的部件连接;

滑杆(65),承重板(62)左侧滑动式连接有滑杆(65);

第一滑块(64),滑杆(65)上转动式连接有第一滑块(64);

第二滑轨(63),第一转轴(41)右端连接有第二滑轨(63),第二滑轨(63)与第一滑块(64)连接。

4.根据权利要求3所述的一种自动送料的银耳采摘机,其特征在于,夹紧机构(7)包括有:第四支架(71),桌面(3)顶部靠近电机(4)一侧连接有第四支架(71),第四支架(71)位于电机(4)侧部,第四支架(71)与第一转轴(41)、第二转轴(42)和第三转轴(43)转动式连接;

第五支架(72),承重板(62)顶部两侧均连接有第五支架(72);

第三滑轨(73),第五支架(72)之间连接有第三滑轨(73);

齿条(74),第三滑轨(73)两侧均滑动式连接有齿条(74),两侧的齿条(74)移动方向相反;

夹子(75),齿条(74)内侧均连接有用于采摘银耳的夹子(75),夹子(75)相互挤压配合,夹子(75)位于运输组件(52)侧方;

第五转轴(77),承重板(62)顶部一侧转动式连接有第五转轴(77);

第二齿轮(78),第五转轴(77)侧部连接有第二齿轮(78);

传动齿轮(76),第五转轴(77)远离第二齿轮(78)一侧连接有传动齿轮(76),传动齿轮(76)均与齿条(74)啮合;

第六支架(79),承重板(62)顶部中间开有方槽,桌面(3)顶部侧部连接有第六支架(79),第六支架(79)穿过方槽,第三转轴(43)与第六支架(79)转动式连接;

第一大内径齿轮(710),第六支架(79)上转动式连接有第一大内径齿轮(710),第一大内径齿轮(710)与第二齿轮(78)啮合;

第四传动皮带组(716),第一大内径齿轮(710)侧部与第三转轴(43)之间连接有第四传动皮带组(716);

连接板(712),第四支架(71)侧部连接有连接板(712);

第六转轴(711),第四支架(71)与连接板(712)之间转动式连接有第六转轴(711);

第五传动皮带组(714),第六转轴(711)与第一转轴(41)之间连接有第五传动皮带组(714);

第二大内径齿轮(713),连接板(712)转动式连接有第二大内径齿轮(713),第二大内径齿轮(713)与第二齿轮(78)啮合;

第三传动皮带组(715),第二大内径齿轮(713)与第六转轴(711)之间连接有第三传动皮带组(715)。

5.根据权利要求4所述的一种自动送料的银耳采摘机,其特征在于,还包括有卸料机构(8),卸料机构(8)包括有:固定通管(85),桌面(3)侧部连接有固定通管(85);

推杆(84),固定通管(85)上滑动式连接有用于推出银耳桩的推杆(84);

拨杆(82),支撑转轴(5501)顶部连接有拨杆(82);

环形滑轨(83),推杆(84)连接有环形滑轨(83),环形滑轨(83)与拨杆(82)滑动式连接。

6.根据权利要求5所述的一种自动送料的银耳采摘机,其特征在于,还包括有:收集箱(9),地板(1)靠近运输组件(52)一侧连接有收集箱(9)。

7.根据权利要求6所述的一种自动送料的银耳采摘机,其特征在于,还包括有:固定杆(10),桌面(3)顶部与后侧的挡板(57)上均连接有固定杆(10)。
