专利号: 2020108975490
申请人: 陕西交通职业技术学院
专利类型:发明专利
专利状态:无效专利
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种激光垂准仪竖轴与激光光轴同轴度的校准方法,其特征在于,具体按以下步骤实施:

步骤1,选定场地,选取楼梯扶手拐弯处于楼顶相通的楼道;

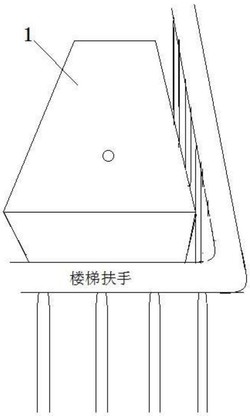

步骤2,在经步骤1选定的楼梯拐角放置要校准的激光垂准仪,选定的楼梯拐角处设置有不锈钢平台(1),所述不锈钢平台(1)处于水平位置,被校检的激光垂直仪位于不锈钢平台(1)上面,光垂准仪一侧放置激光靶或带十字线的方格纸,楼梯拐角位于激光垂准仪的上方放置一个可转动的平面镜(2);

步骤3,用一台校正好的激光垂准仪把平面镜的角度调整正确,平面镜的角度调整具体过程为:利用校正好的激光垂准仪发射激光使激光光斑正好打在激光靶中心或方格纸中十字线的中心;

步骤4,打开激光垂准仪,精确整平仪器,使激光光斑中心与激光靶中心或十字线重合,转动仪器180°,观察激光光斑和激光靶中心或十字线是否重合,如果重合,说明仪器竖轴与激光光轴同轴,如果不重合,用脚螺旋调整偏离量的一半,另一半用拨针调整校正螺丝使其重合,反复调整几次,直至调到仪器转动一周,即360°,在每个位置上激光光斑均在十字线中心为止。

2.根据权利要求1述的一种激光垂准仪竖轴与激光光轴同轴度的校准方法,其特征在于,所述不锈钢平台(1)表面开设有圆孔,所述圆孔直径与激光垂准仪的中心螺旋直径相同,激光垂准仪中心螺旋嵌入圆孔中固定于不锈钢平台(1)上。

3.根据权利要求1所述的一种激光垂准仪竖轴与激光光轴同轴度的校准方法,其特征在于,所述要校准的激光垂准仪的中心螺旋与平面镜(2)处于同一铅垂线上。

4.根据权利要求1所述的一种激光垂准仪竖轴与激光光轴同轴度的校准方法,其特征在于,所述要校准的激光垂准仪与平面镜(2)的距离不少于20m。
