1.一种充电端子组件，包括充电端座(3)和充电底座(6)，其特征在于：位于所述充电端座(3)与充电底座(6)配合的一面设置有吸附组部、第一缓冲端子和第二缓冲端子；

位于所述充电底座(6)与充电端座(3)的第一缓冲端子、第二缓冲端子对应配合的第一接触端子(603)和第二接触端子(602)；

其中，所述第一缓冲端子包括第三接触端子(303)，和位于第三接触端子(303)上的第一缓冲机构；

其中，所述第二缓冲端子包括第四接触端子(304)，和位于第四接触端子(304)上的第二缓冲机构。

2.根据权利要求1所述的一种充电端子组件，其特征在于，所述吸附组部包括位于所述充电端座(3)与充电底座(6)配合的一面设置的用于吸附的第一吸附结构(3013)；

位于所述充电底座(6)与充电端座(3)的第一吸附结构(3013)相配合的第二吸附结构(601)；

所述第一吸附结构(3013)为磁环或磁块，所述第二吸附结构(601)为与第一吸附结构(3013)异性相吸，或第二吸附结构(601)为具有与磁铁相吸引铁质材料；

或，所述第二吸附结构(601)为磁环或磁块，所述第一吸附结构(3013)为与第二吸附结构(601)异性相吸，或第一吸附结构(3013)为具有与磁铁相吸引铁质材料。

3.根据权利要求1所述的一种充电端子组件，其特征在于，还包括与所述充电端座(3)配合限定第一缓冲端子和第二缓冲端子位置的封板(302)；所述第一缓冲机构位于所述第三接触端子(303)与封板(302)之间；所述第二缓冲机构位于所述第四接触端子(304)与封板(302)之间。

4.根据权利要求3所述的一种充电端子组件，其特征在于，所述第一缓冲机构为固定在第三接触端子(303)与封板(302)之间的弹性元件；所述第二缓冲端子为固定在第四接触端子(304)与封板(302)之间的第一弹性元件。

5.根据权利要求3所述的一种充电端子组件，其特征在于：

所述第一缓冲机构包括固定在第三接触端子(303)一端面的第一限位柱(3033)；所述第一限位柱(3033)上配合有限位滑块(305)和套设在第一限位柱(3033)上的第二弹性元件(3032)，所述第二弹性元件(3032)位于限位滑块(305)与封板(302)之间；

所述第二缓冲机构包括固定在第四接触端子(304)一端面的第二限位柱(3041)，所述第二限位柱(3041)的端部设置有第三限位柱(3043)；所述第二限位柱(3041)的横截面大于第四接触端子(304)的端面面积；所述第三限位柱(3043)上套设有第三弹性元件(3042)，所述第三弹性元件(3042)位于第二限位柱(3041)的端面与封板(302)之间；

所述第一限位柱(3033)的端部设置有第一接线柱(3034)；

所述第三限位柱(3043)的端部设置有第二接线柱(3044)。

6.根据权利要求5所述的一种充电端子组件，其特征在于：

位于所述充电端座(3)与充电底座(6)配合的一面设置有

与第三接触端子(303)滑动配合的环槽(3014)；所述环槽(3014)的底面开有若干与第一限位柱(3033)滑动配合的贯通孔(3018)；

与第四接触端子(304)、第二限位柱(3041)依次滑动配合的阶梯孔(3015)；

所述阶梯孔(3015)位于环槽(3014)的内部；

位于所述充电端座(3)的另一面设置有

与阶梯孔(3015)同心贯通的第一扩孔(3017)；

与封板(302)支撑固定的支撑管柱(3016)；

用于减少材料的减配槽(3018)；

用于连接固定的第一衔接部(301)，所述第一衔接部(301)为筒形结构，位于筒形结构的周侧面设置有若干第一限位凸起(3012)，位于第一限位凸起(3012)两侧的筒形结构上开有第一开口贯通槽(3011)。

7.根据权利要求6任意一所述的一种充电端子组件，其特征在于，所述封板(302)上设置有与第一限位柱(3033)、第三限位柱(3043)分别滑动配合的若干限位滑孔(3022)；

支撑管柱(3016)内孔对应的安装孔(3021)。

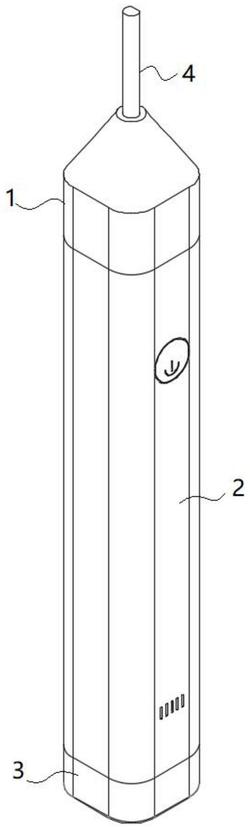

8.一种动力组件，包括采用如权利要求1-7任意一所述的充电端子组件，其特征在于：所述第一衔接部(301)连接有两端分别设置有一套接部的筒体外壳(2)，靠近第一衔接部(301)的筒体外壳(2)内部设置有限位凸台；所述筒体外壳(2)的另一端通过套接部连接有端部固定壳(1)；所述端部固定壳(1)内设置有用于限定动力电机(4)的第一限位凸起部(1023)；

所述套接部包括位于筒体外壳(2)两端分别开设的与第一衔接部(301)外表面配合的套接槽口(201)；所述套接槽口(201)内表面开设有凹槽(202)；

所述筒体外壳(2)内套设有限位筒体(5)，所述限位筒体(5)的一端设置有用于限定动力电机(4)的第一限位部(501)，所述限位筒体(5)的另一端设置有与限位凸台限位配合的第二限位部(503)；

所述第一限位部(501)与第二限位部(503)设置有用于安装电池的电池槽(502)。

9.根据权利要求8所述的一种动力组件，其特征在于，所述端部固定壳(1)包括位于一端部的与筒体外壳(2)的套接部套接的第二衔接部(102)；所述第二衔接部(102)为筒形结构，位于筒形结构的周侧面设置有若干第二限位凸起(1022)，位于第二限位凸起(1022)两侧的筒形结构上开有第二开口贯通槽(1021)；

位于另一端部的用于限定动力电机(4)的锥形头部(101)；所述锥形头部(101)上开设有与动力电机(4)上的输出轴(401)的过轴通孔(103)；所述锥形头部(101)内与动力电机(4)端部抵接处设置有薄壁槽(104)。

10.根据权利要求8所述的一种动力组件，其特征在于，所述第一限位部(501)的内部设置有用于限定动力电机(4)尾部的第二限位凸起部(5010)；所述第一限位部(501)与电池槽(502)之间设有连接限位部(5011)；

所述第二限位部(503)为一堵板，位于堵板一侧面设置有卡槽(5031)；所述电池槽(502)贯穿堵板，且电池槽(502)与卡槽(5031)相互贯通；

所述电池槽(502)的开口槽道(5021)还配合有一电池端子(7)；

所述电池端子(7)包括一连接板(701)，位于连接板(701)的一端设置有第一端子(703)，位于连接板(701)的另一端设置有与卡槽(5031)插接配合的第二端子(702)。
