专利号: 2020108242856
申请人: 杨芸波
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

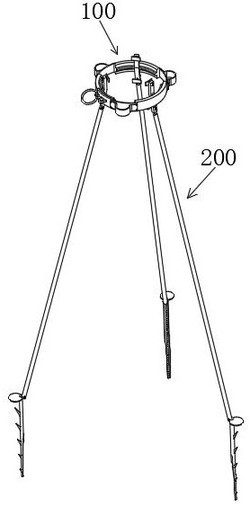

1.一种园林绿化树木支撑装置,其特征在于,包括卡箍环(100)和至少三个的撑架(200),所述卡箍环(100)用于将撑架(200)与待支撑的树木树杆贴靠,所述卡箍环(100)包括呈圆周阵列分布的一号弧架(110)、二号弧架(120)和三号弧架(150),二号弧架(120)和三号弧架(150)的结构相同,所述二号弧架(120)包括二号弧板(121),所述二号弧板(121)的内弧面固定有二号卡接块(122),所述一号弧架(110)包括一号弧板(111),所述一号弧板(111)的内弧面固定有一号卡接块(118),所述一号弧板(111)的外弧面一侧开设有弧形缺口(113),所述弧形缺口(113)的外弧面中心位置处固定有连接环(112),所述弧形缺口(113)配套有弧形薄板(114),所述弧形薄板(114)的外表面对应连接环(112)所在位置处开设有供连接环(112)穿插的矩形孔(115),所述一号弧板(111)与相邻的二号弧架(120)二号弧板(121)之间、二号弧架(120)的二号弧板(121)与相邻的三号弧架(150)二号弧板(121)之间以及三号弧架(150)的二号弧板(121)与弧形薄板(114)之间均通过螺栓连接有橡胶带(130)。

2.根据权利要求1所述的一种园林绿化树木支撑装置,其特征在于,所述撑架(200)包括上靠杆(210)、撑杆(220)和插接杆(230),所述上靠杆(210)包括靠板(216),所述靠板(216)为圆弧杆,所述靠板(216)的外弧面等距固定有多个与对应的一号卡接块(118)或二号卡接块(122)卡接固定的锯齿块(215),所述靠板(216)的底端中心位置处固定有一号连接座(213),所述撑杆(220)的顶端固定有二号连接座(222),所述二号连接座(222)与一号连接座(213)之间通过轴杆转动连接,所述撑杆(220)的底端固定有延伸至撑杆(220)两侧的连接轴(221),所述插接杆(230)包括两个与连接轴(221)转动连接的连接耳(233),两个所述连接耳(233)之间固定连接有大弧形片(232),所述大弧形片(232)的底端为尖锥状,所述大弧形片(232)的顶面固定有压板(234)。

3.根据权利要求1所述的一种园林绿化树木支撑装置,其特征在于,所述橡胶带(130)的外表面两端通过螺栓固定有尼龙带(140)。

4.根据权利要求1所述的一种园林绿化树木支撑装置,其特征在于,所述弧形薄板(114)远离橡胶带(130)连接处的外表面固定有转动座(117),所述转动座(117)的内部转动连接有拉环(116),且拉环(116)的内径大于转动座(117)中心点到矩形孔(115)最远侧边之间的垂直距离。

5.根据权利要求2所述的一种园林绿化树木支撑装置,其特征在于,所述靠板(216)的顶部和底部的侧壁均开设有两个圆孔,所述圆孔内部滑动连接有螺栓杆(214),上部位置的两个螺栓杆(214)端部之间和下部位置的两个螺栓杆(214)端部之间均固定有挤压板(211),所述螺栓杆(214)介于挤压板(211)与靠板(216)之间的外壁套接固定有复位弹簧(212)。

6.根据权利要求2所述的一种园林绿化树木支撑装置,其特征在于,所述大弧形片(232)的内弧面固定有小弧形片(231)。

7.根据权利要求6所述的一种园林绿化树木支撑装置,其特征在于,所述小弧形片(231)的外壁开设有多个等距分布的细孔。

8.根据权利要求2所述的一种园林绿化树木支撑装置,其特征在于,所述大弧形片(232)的外弧面固定有多个三角块(235),且三角块(235)斜面朝向压板(234)。

9.根据权利要求8所述的一种园林绿化树木支撑装置,其特征在于,所述三角块(235)的长度自下而上逐渐增大。

10.根据权利要求9所述的一种园林绿化树木支撑装置,其特征在于,所述三角块(235)错位分布。
