专利号: 2020108186729
申请人: 湖南澧阳文化传媒有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

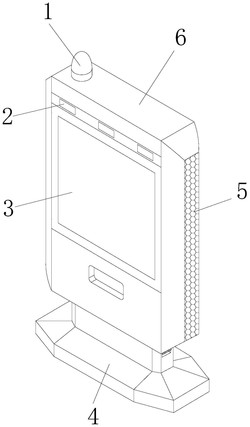

1.一种基于物联网的信息广告牌,其结构包括信号接收器(1)、控制按钮(2)、显示屏(3)、固定底座(4)、扬声口(5)、机体(6),所述信号接收器(1)下端嵌入安装于机体(6)上方,所述控制按钮(2)安装于机体(6)前端,所述显示屏(3)与机体(6)电连接,所述机体(6)两侧设有扬声口(5)且固定连接,所述固定底座(4)嵌入于机体(6)下端且铰链连接,其特征在于:所述固定底座(4)包括连接座(41)、按压器(42)、底座结构(43),所述连接座(41)与按压器(42)为一体浇铸成型,所述按压器(42)下外环与底座结构(43)上端相焊接。

2.根据权利要求1所述的一种基于物联网的信息广告牌,其特征在于:所述连接座(41)包括转轴(411)、支撑座(412)、拉力绳(413),所述转轴(411)焊接于支撑座(412)上,所述拉力绳(413)安装于支撑座(412)侧端。

3.根据权利要求1所述的一种基于物联网的信息广告牌,其特征在于:所述按压器(42)包括重力块(421)、手握柄(422)、外支壳(423)、连杆(424)、复位弹簧(425),所述重力块(421)两侧设有手握柄(422)且通过电焊相连接,所述重力块(421)下端与连杆(424)上端相焊接且相互垂直,所述重力块(421)上端与复位弹簧(425)下端端相焊接,且复位弹簧(425)上端嵌入于外支壳(423)内,所述手握柄(422)贯穿于外支壳(423)两侧。

4.根据权利要求1所述的一种基于物联网的信息广告牌,其特征在于:所述底座结构(43)包括滑槽(431)、吸盘架结构(432)、防护支壳(433)、底板结构(434),所述滑槽(431)与防护支壳(433)为一体化结构,所述吸盘架结构(432)安装于防护支壳(433)内,所述防护支壳(433)下端与底板结构(434)上端相粘结,所述吸盘架结构(432)贯穿于底板结构(434)上。

5.根据权利要求4所述的一种基于物联网的信息广告牌,其特征在于:所述吸盘架结构(432)包括滑块(321)、支撑板(322)、吸盘结构(323)、连接棒(324),所述滑块(321)镶嵌安装于支撑板(322)前后两侧,所述支撑板(322)下端与连接棒(324)上端相焊接,所述吸盘结构(323)下端与连接棒(324)上端固定连接。

6.根据权利要求4所述的一种基于物联网的信息广告牌,其特征在于:所述底板结构(434)包括橡胶板(341)、滑环(342)、导孔(343)、凹槽(344),所述滑环(342)镶嵌于凹槽(344)中,且滑环(342)外环与凹槽(344)内圈通过胶溶液粘结,所述橡胶板(341)与导孔(343)为一体浇铸成型,所述橡胶板(341)与凹槽(344)为一体化结构。

7.根据权利要求5所述的一种基于物联网的信息广告牌,其特征在于:所述吸盘结构(323)包括小水箱(231)、吸盘(232)、水滴器(233),所述水滴器(233)镶嵌于小水箱(231)中且通过胶溶液粘结,所述小水箱(231)下端与吸盘(232)上端相粘结,且吸盘(232)中部设有水滴器(233)。

8.根据权利要求7所述的一种基于物联网的信息广告牌,其特征在于:所述水滴器(233)包括导针(331)、导流架(332),所述导针(331)镶嵌于导流架(332)中且通过胶溶液粘结。
