专利号: 2020107997990
申请人: 南京普暴教育科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便捷螺丝紧固装置,其特征在于,包括:

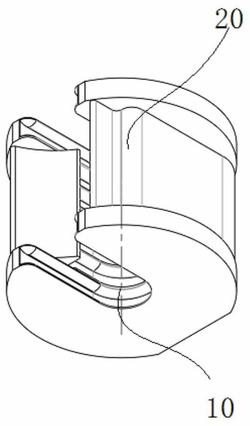

内齿件(10),包括弯曲成弧形的第一片体(101),所述内齿件(10)的内壁上设有多道齿纹(102),所述齿纹(102)所在平面与第一片体(101)两端平面平行,所述内齿件(10)通过齿纹(102)卡接在螺丝(2)的纹路上,限制内齿件(10)与螺丝(2)在螺丝(2)的轴向方向的相对位移;

外齿件(20),包括一侧设有开口的框体(201),所述框体(201)套设于所述内齿件(10)的外周,并且所述框体(201)与所述内齿件(10)能够相对转动,所述框体(201)的内壁上设有与所述内齿件(10)的侧面开口间隙配合的压抵部(202),所述压抵部(202)嵌入所述内齿件(10)的侧面开口并抵住所述内齿件(10)内的螺丝(2)。

2.根据权利要求1所述的一种便捷螺丝紧固装置,其特征在于,所述外齿件(20)的所述框体(201)的侧面开口的边沿设置向所述框体(201)的侧面开口内延伸的限位部(204);内延的所述限位部(204)能够抵抗外齿件(20)脱离内齿件(10)的趋势。

3.根据权利要求1所述的一种便捷螺丝紧固装置,其特征在于,所述内齿件(10)的两端设置挡板(103),所述外齿件(20)的两端抵住所述内齿件(10)两端的所述挡板(103),通过所述内齿件(10)两端的所述挡板(103)限制所述外齿件(20)相对所述内齿件(10)的轴向移动。

4.根据权利要求1所述的一种便捷螺丝紧固装置,其特征在于,所述内齿件(10)的材料为PVC。

5.根据权利要求1所述的一种便捷螺丝紧固装置,其特征在于,所述内齿件(10)的齿纹(102)之间的间距大于所述螺丝(2)的至少两个纹路之间的间距。

6.根据权利要求1所述的一种便捷螺丝紧固装置,其特征在于,所述螺丝(2)的纹路是螺旋纹路或环形纹路。

7.根据权利要求1~6任一所述的一种便捷螺丝紧固装置,其特征在于,该便捷螺丝紧固装置(1)固定待紧固件(3)的方法包括:将所述外齿件(20)的侧面开口从所述内齿件(10)远离所述内齿件(10)侧面开口的一侧卡入,所述外齿件(20)变形后从所述内齿件(10)上套上,套上到位后所述外齿件(20)恢复形状;

将所述待紧固件(3)套在所述螺丝(2)上,将组合的所述便捷螺丝紧固装置(1)从侧面开口卡在所述螺丝(2)上,压紧所述待紧固件(3);

所述便捷螺丝紧固装置(1)的所述外齿件(20)旋转180°,使所述便捷螺丝紧固装置(1)与所述螺丝(2)结合,限制所述待紧固件(3)的移动,固定所述待紧固件(3)。

8.根据权利要求1~6任一所述的一种便捷螺丝紧固装置,其特征在于,所述螺丝(2)包括前部(30)和后部(40),所述前部(30)与所述后部(40)的连接部位构成台阶;

所述螺丝(2)的所述前部(30)为空心结构,内部设有柱形腔体,所述柱形腔体内设有弹性容器(301),所述弹性容器(301)内部填充可压缩的气体或液体;

所述弹性容器(301)的前端设有一个活塞(302),所述活塞(302)能够在所述柱形腔体内沿所述螺丝(2)的轴向滑动;

所述螺丝(2)的前部(30)设有沿螺丝(2)轴向开设的两个以上的开槽(303),所述开槽(303)的前端延伸到前部(30)的前端面,所述开槽(303)将所述螺丝(2)的所述前部(30)分割为两个以上的独立部分(304);

所述便捷螺丝紧固装置(1)的所述内齿件(10)的一端设有推动件(104),所述推动件(104)包括与所述前部(30)的至少两个开槽(303)对应的连杆(105),所述连杆(105)的一端连接所述便捷螺丝紧固装置(1),另一端相互连结。
