专利号: 2020107802969
申请人: 温岭市智营电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

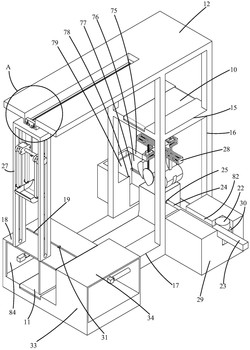

1.外卖装袋打包贴单机,其特征在于,包括机架(16),所述机架(16)顶部固设有机架上顶板(12),所述机架上顶板(12)上设置有上顶板轨道腔(13),所述上顶板轨道腔(13)内设置有上顶板轨道槽(14),所述上顶板轨道腔(13)内设置有轨道腔开槽(20),所述机架上顶板(12)下方设置有用于将外卖装入包装袋内的装袋装置(27),所述机架上顶板(12)与所述装袋装置(27)滑动配合,所述机架(16)中层固设有中层架板(15),所述中层架板(15)上设置有短传送带(10),所述机架(16)底部设置有机架底座(17),所述机架底座(17)上设置有长传送带(11),所述机架底座(17)靠近所述中层架板(15)的一侧设置有用于将包装袋撑开的包装袋撑开机构,所述机架底座(17)远离所述中层架板(15)的一侧设置有用于对装袋完成的外卖进行最终封口和贴上外卖单的贴单打包机构;

所述中层架板(15)下端面固设有包装袋撑开组件(28);

所述包装袋撑开组件(28)包括小液压缸(57),所述小液压缸(57)下端面固设有撑开组件基座(58),所述撑开组件基座(58)下端面对称设置有厚夹块贯穿腔(55),所述厚夹块贯穿腔(55)内固设有厚夹块限位杆(54),所述厚夹块限位杆(54)上滑动设置有厚夹块(43),所述厚夹块限位杆(54)远离所述小液压缸(57)的一端设置有拉力弹簧(46),所述拉力弹簧(46)另一端固设于所述厚夹块(43)上,所述厚夹块(43)与所述厚夹块贯穿腔(55)滑动配合,所述厚夹块(43)靠近所述小液压缸(57)的一侧设置有不干胶涂层(86),所述厚夹块贯穿腔(55)内靠近所述小液压缸(57)的一侧设置有厚夹块电磁铁(59),所述厚夹块电磁铁(59)与所述厚夹块(43)上端磁吸配合,一侧的所述厚夹块(43)内设置有厚夹块开槽(45),所述撑开组件基座(58)下端面对称设置有撑开板贯穿腔(56),所述撑开板贯穿腔(56)与所述厚夹块贯穿腔(55)垂直设置,所述撑开板贯穿腔(56)靠近所述小液压缸(57)的一侧固设有撑开板电磁铁(60),所述撑开板贯穿腔(56)内固设有撑开块限位杆(83),所述撑开块限位杆(83)外设置有推力弹簧(47)所述推力弹簧(47)一端固设于所述撑开板电磁铁(60)上,所述推力弹簧(47)远离小液压缸(57)一侧设置有齿条滑块(48),所述推力弹簧(47)另一端固设于所述齿条滑块(48)上,所述推力弹簧(47)与所述齿条滑块(48)弹性配合,所述齿条滑块(48)与所述撑开板贯穿腔(56)滑动配合,所述齿条滑块(48)与所述撑开块限位杆(83)滑动配合,所述齿条滑块(48)内设置有齿条滑块贯穿孔(51),所述齿条滑块贯穿孔(51)内滑动设置有撑开板定位轴(50),所述齿条滑块(48)内设置有齿条滑块齿轮腔(52),所述齿条滑块贯穿孔(51)与所述齿条滑块齿轮腔(52)相邻,所述齿条滑块齿轮腔(52)内滑动设置有撑开板齿条(49),所述齿条滑块(48)上端面固设有滑块马达(53),所述滑块马达(53)一侧动力连接设置有一号配合齿轮,所述撑开板齿条(49)上设置有齿形,所述一号配合齿轮与所述撑开板齿条(49)上设置的齿形啮合配合,所述撑开板定位轴(50)与所述撑开板齿条(49)平行设置,所述撑开板定位轴(50)和所述撑开板齿条(49)下端固设有撑开板(44)。

2.根据权利要求1所述的外卖装袋打包贴单机,其特征在于,所述装袋装置(27)包括装袋机架(62),所述装袋机架(62)上端固设有装袋机架顶部滑块(61),所述装袋机架顶部滑块(61)内对称设置有顶部导轮(63),所述装袋机架顶部滑块(61)内设置有导轮马达(64),所述顶部导轮(63)与所述导轮马达(64)转动配合,所述顶部导轮(63)与所述上顶板轨道槽(14)滚动配合,所述装袋机架(62)内固设有拉动电机(81),所述拉动电机(81)输出轴上缠绕设置有传动带(65),所述传动带(65)一端与所述拉动电机(81)输出轴固定,所述传动带(65)末端设置有钩爪(70),所述装袋机架(62)内设置有横杆(68),所述横杆(68)上设置有横杆贯穿孔(69),所述传动带(65)穿过所述横杆贯穿孔(69),所述钩爪(70)和所述横杆(68)相抵配合,所述横杆(68)两端对称设置有装袋滑块(67),所述装袋滑块(67)上设置有装袋滑块限位块(71),所述装袋机架(62)两侧对称设置有侧壁限位槽(66),所述装袋滑块限位块(71)与所述侧壁限位槽(66)滑动配合,所诉装袋滑块(67)两侧设置有运输连杆(72),所述运输连杆(72)与所述装袋滑块(67)铰接配合,所述运输连杆(72)末端设置有运送托板(73),所述运送托板(73)与所述运输连杆(72)铰接配合,所述运输连杆(72)靠近所述运送托板(73)的一侧设置有旋转马达(74),所述旋转马达(74)与所述运送托板(73)转动配合连接。

3.根据权利要求1所述的外卖装袋打包贴单机,其特征在于,包装袋撑开机构包括打包袋存放箱(75),所述打包袋存放箱(75)固设于所述机架底座(17)的一侧,所述打包袋存放箱(75)内设置有存放箱内腔(76),所述存放箱内腔(76)两侧内壁对称固设有内腔凸起块(77),所述存放箱内腔(76)远离所述机架(16)一侧的内壁固设有内腔弹簧(80),所述内腔弹簧(80)靠近所述机架(16)的一侧弹性设置有内腔推板(79),所述内腔凸起块(77)与所述内腔推板(79)滑动配合,所述存放箱内腔(76)靠近所述机架(16)的一侧设置有内腔前挡板(78),所述机架底座(17)的另一侧固设有推杆箱基座(29),所述推杆箱基座(29)上固设有齿轮马达(30),所述齿轮马达(30)输出轴上设置有齿轮(22),所述齿轮马达(30)与所述齿轮(22)动力连接,所述推杆箱基座(29)内设置有推杆箱内腔(82),所述推杆箱内腔(82)内滑动设置有齿条(23),所述齿条(23)与所述齿轮(22)啮合配合,所述齿条(23)靠近所述机架(16)一端固设有推杆(24),所述推杆(24)靠近所述机架(16)的一侧固设有不干胶粘板(25)。

4.根据权利要求1所述的外卖装袋打包贴单机,其特征在于,贴单打包机构包括推板基座板(84),所述推板基座板(84)固设于所述机架底座(17)末端的一侧,所述推板基座板(84)靠近所述长传送带(11)一侧固设有推板电动机(21),所述推板电动机(21)输出轴上设置有连杆(32),所述连杆(32)与所述推板电动机(21)动力连接,所述连杆(32)的一端铰接设置有推板(26),所述推板(26)位于所述长传送带(11)上方,所述推板(26)上端固设有推板凸起块(31),所述推板基座板(84)上方固设有推板箱上顶板(18),所述推板箱上顶板(18)上设置有推板箱顶板槽(19),所述推板箱顶板槽(19)与所述推板凸起块(31)滑动配合,所述机架底座(17)的另一侧设置有封口贴单组件。

5.根据权利要求4所述的外卖装袋打包贴单机,其特征在于,封口贴单组件包括贴单封口箱(33),所述贴单封口箱(33)固设于所述机架底座(17)末端的另一侧,所述贴单封口箱(33)内壁一侧设置有若干液压缸(41),其中一个所述液压缸(41)的液压杆末端设置有订书机(42),所述贴单封口箱(33)上方固设有贴单箱上顶板(34),所述贴单箱上顶板(34)下端面固设有上胶支架(38),所述上胶支架(38)一侧设置有胶水容器腔(35),所述胶水容器腔(35)一侧连通设置有胶水导管(36),所述上胶支架(38)下端设置有支架缺口(40),所述上胶支架(38)一侧铰接设置有上胶板(37),所述胶水导管(36)与所述上胶板(37)连通设置,所述上胶板(37)靠近所述支架缺口(40)位置设置有上胶口(85),所述上胶口(85)与所述胶水导管(36)连通设置,所述上胶板(37)靠近所述上胶支架(38)一侧弹性设置有上胶弹簧(39),所述上胶弹簧(39)末端与所述上胶支架(38)弹性连接。
