专利号: 2020107781498
申请人: 卢道林
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

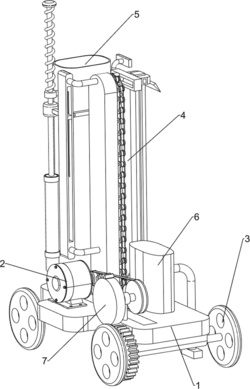

1.一种移动自清理式墙白清理装置,其特征是,包括:底座(1)和电机(2),底座(1)顶部前侧安装有电机(2);

第一转轴(21),电机(2)输出轴上通过联轴器设有第一转轴(21);

车轴(31),底座(1)底部左右两侧均转动式设有车轴(31);

行驶装置(3),车轴(31)前后两端均设有行驶装置(3);

刮墙机构(4),底座(1)顶部设有刮墙机构(4),刮墙机构(4)与远离电机(2)一侧的第一转轴(21)侧部连接。

2.如权利要求1所述的一种移动自清理式墙白清理装置,其特征是,刮墙机构(4)包括:长块(41),底座(1)顶部后侧中间设有长块(41),长块(41)下部与第一转轴(21)后部转动式连接;

第二转轴(43),长块(41)后侧上部转动式设有第二转轴(43);

链条装置(42),第一转轴(21)与第二转轴(43)之间设有链条装置(42);

带动块(44),链条装置(42)上设有带动块(44);

滑向块(45),靠近长块(41)一侧的底座(1)顶壁侧部设有滑向块(45),滑向块(45)位于长块(41)后方;

固定夹块(46),滑向块(45)上滑动式设有固定夹块(46),固定夹块(46)前部与带动块(44)后部滑动式连接;

刮刀(47),固定夹块(46)后侧设有用于刮除墙白的刮刀(47),刮刀(47)与滑向块(45)滑动式连接。

3.如权利要求2所述的一种移动自清理式墙白清理装置,其特征是,还包括:打湿机构(5),底座(1)顶部左侧和长块(41)前部设有打湿机构(5);

吸灰机(6)和进给机构(7),底座(1)顶部右侧设有用于及时清理刮除的墙白的吸灰机(6)和进给机构(7),进给机构(7)位于吸灰机(6)前方,进给机构(7)与第一转轴(21)连接。

4.如权利要求3所述的一种移动自清理式墙白清理装置,其特征是,打湿机构(5)包括:水箱(51),底座(1)顶部左侧设有用于集水的水箱(51);

第一套柱(52),远离电机(2)一侧的水箱(51)侧部均匀设有第一套柱(52),其数量为四个,靠近电机(2)一侧的水箱(51)侧部设有另一个第一套柱(52);

喷管(53),水箱(51)后部下侧设有用于喷洒水的喷管(53),喷管(53)穿过后侧的第一套柱(52);

压气筒(54),水箱(51)前部下侧设有用于加压的压气筒(54);

推压装置(55),压气筒(54)上部滑动式设有推压装置(55);

圆形柱(56),远离底座(1)一侧的推压装置(55)侧部设有圆形柱(56),圆形柱(56)与前侧的第一套柱(52)滑动式连接;

压缩弹簧(57),圆形柱(56)上套有压缩弹簧(57),压缩弹簧(57)分别与圆形柱(56)上部与第一套柱(52)连接;

固定导向块(58),长块(41)前部设有固定导向块(58),推压装置(55)右部与固定导向块(58)滑动式连接;

第三转轴(59)和第一转动块(510),推压装置(55)右部后侧通过第三转轴(59)转动式设有第一转动块(510);

第二转动块(511),第一转动块(510)后部通过另一个第三转轴(59)转动式设有第二转动块(511),第二转动块(511)与固定夹块(46)配合;

扭力弹簧(512),第三转轴(59)上均套有扭力弹簧(512)。

5.如权利要求4所述的一种移动自清理式墙白清理装置,其特征是,进给机构(7)包括:第一柱套(71),靠近吸灰机(6)一侧的底座(1)顶壁侧部设有第一柱套(71),第一柱套(71)位于吸灰机(6)前方;

第四转轴(72),第一柱套(71)上转动式设有第四转轴(72);

缺齿轮(73),第四转轴(72)前端设有缺齿轮(73);

直齿轮(74),远离电机(2)一侧的车轴(31)前部设有直齿轮(74),直齿轮(74)与缺齿轮(73)啮合;

皮带装置(75),第四转轴(72)后端与第一转轴(21)前部设有皮带装置(75)。
