专利号: 202010743571X
申请人: 浦江县颐硕科技开发有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

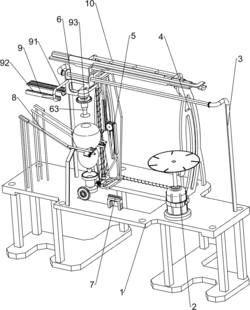

1.一种葫芦钵制作用葫芦切割装置,其特征在于,包括有:支撑座(1),其顶部安装有切割机(2);导轨(3),其连接在支撑座(1)顶部一侧;支架(4),其连接在支撑座(1)顶部靠近导轨(3)的一侧;移动组件(5),其设置在支架(4)上;夹持组件(6),其设置在移动组件(5)与导轨(3)之间;

移动组件(5)包括有:滑动板(51),其滑动式连接在支架(4)上,滑动板(51)与支架(4)之间连接有复位弹簧(52);滑套(53),其为两个设置,两个滑套(53)分别连接在滑动板(51)两侧,滑套(53)上连接有第一连接架(54);第一传动齿条(55),其连接在其中一个第一连接架(54)上;传动齿轮(56),其转动式连接在支架(4)中部,第一传动齿条(55)与传动齿轮(56)一侧啮合;第二传动齿条(57),其连接在另一个第一连接架(54)上,第二传动齿条(57)与传动齿轮(56)另一侧啮合;弹性件(58),其为两个设置,两个弹性件(58)分别连接在两个滑套(53)与滑动板(51)中部之间;

夹持组件(6)包括有:滑动架(61),其滑动式连接在导轨(3)上,滑动架(61)上滑动式连接有弧形滑块(64),弧形滑块(64)与滑动架(61)之间连接有压缩弹簧(65);连接杆(62),其为两根设置,两根连接杆(62)分上下设置,两根连接杆(62)分别连接在两个滑套(53)上,滑动架(61)与上方连接杆(62)配合,弧形滑块(64)与上方的连接杆(62)配合;吸盘(63),其转动式连接在上方连接杆(62)上;连接块(66),其转动式连接在下方连接杆(62)上,连接块(66)与连接杆(62)之间连接有扭力弹簧(67),连接块(66)顶部转动式连接有夹块(68)。

2.根据权利要求1所述的一种葫芦钵制作用葫芦切割装置,其特征在于,还包括有倒料组件(7),倒料组件(7)包括有:单向离合器(71),其连接在连接块(66)上,单向离合器(71)上连接有驱动齿轮(72);驱动齿条(73),其连接在支撑座(1)顶部中间,驱动齿条(73)会与驱动齿轮(72)啮合。

3.根据权利要求2所述的一种葫芦钵制作用葫芦切割装置,其特征在于,还包括有上料组件(8),上料组件(8)包括有:固定架(81),其为两组设置,两组固定架(81)均连接在支撑座(1)顶部远离切割机(2)的一侧,固定架(81)顶部连接有放置轨(82);楔形块(83),其为两块设置,两块楔形块(83)分别连接在两个放置轨(82)靠近切割机(2)的一侧,楔形块(83)与放置轨(82)之间连接有拉伸弹簧(84)。

4.根据权利要求3所述的一种葫芦钵制作用葫芦切割装置,其特征在于,还包括有旋转组件(9),旋转组件(9)包括有:延伸架(91),其连接在滑动架(61)上,延伸架(91)上连接有直齿条(92);圆柱齿轮(93),其连接在吸盘(63)上,直齿条(92)会与圆柱齿轮(93)啮合。

5.根据权利要求4所述的一种葫芦钵制作用葫芦切割装置,其特征在于,还包括有推动组件(10),推动组件(10)包括有:安装架(101),其连接在支架(4)顶部,安装架(101)上安装有气缸(102);第二连接架(103),其连接在滑动架(61)顶部,气缸(102)的伸缩杆与第二连接架(103)连接。
