1.一种应用于海绵城市的混凝土坡面植被防护方法,该方法适用于混凝土坡面植被防护设备,所述混凝土坡面植被防护设备包括混凝土边坡(1),所述混凝土边坡(1)浇筑在土层边坡的坡面上,其特征在于:所述混凝土边坡(1)上设置有线性阵列分布的防护单元;
所述防护单元包括固定连接在混凝土边坡(1)顶部的八字分流板(2),所述八字分流板(2)呈阵列分布,相邻的两个所述八字分流板(2)之间均对称设置有防护板(3),相邻两个所述八字分流板(2)之间的两个防护板形成纵向分流通道,所述防护板(3)固定连接在混凝土边坡(1)上,并且防护板(3)位于八字分流板(2)底部,所述防护板(3)上开设有贯穿上下表面的排水口(4),所述排水口(4)内滑动连接有密封块(5),所述密封块(5)顶部固定连接有第一气弹簧(6),所述第一气弹簧(6)顶部固定连接有安装板(7),所述安装板(7)固定连接在防护板(3)顶部,所述混凝土边坡(1)的坡面上位于两个对称设置的防护板(3)之间的位置开设有滑槽(8),所述混凝土边坡(1)上滑动连接有储水箱(9),所述储水箱(9)底部固定连接有滑块(10),所述滑块(10)与滑槽(8)滑动连接,所述储水箱(9)位于八字分流板(2)内侧,所述储水箱(9)底部固定连接有第二气弹簧(11),所述第二气弹簧(11)底部固定连接有固定板(12),所述固定板(12)固定连接在混凝土边坡(1)上,所述储水箱(9)底部固定连接有滑杆(13),所述滑杆(13)与滑槽(8)滑动连接,所述滑杆(13)上固定连接有呈阵列分布的推板(14),所述推板(14)均设置有第一斜面(15),所述混凝土边坡(1)上开设有沿着滑槽(8)轨迹阵列分布的第一安装孔(16),所述第一安装孔(16)内滑动连接有八字挡板(17),所述八字挡板(17)位于排水口(4)内且八字挡板(17)顶面与密封块(5)底面贴合,所述八字挡板(17)底部设置有第二斜面(18),所述第二斜面(18)位于第一斜面(15)上方且第一斜面(15)可作用在第二斜面(18)上;

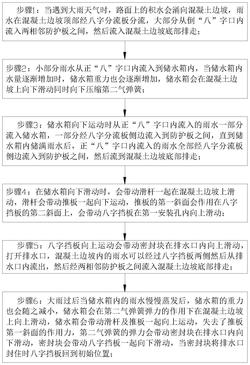

该混凝土坡面植被防护方法包括以下步骤:
步骤1:当遇到大雨天气时,路面上的积水会涌向混凝土边坡(1),雨水在混凝土边坡(1)顶部经八字分流板(2)分流,大部分从倒“八”字口内流入两相邻防护板(3)之间,然后流入混凝土边坡(1)底部排走;
步骤2:小部分雨水从正“八”字口内流入到储水箱(9)内,当储水箱(9)内水量逐渐增加时,储水箱(9)重力也会逐渐增加,储水箱(9)会在混凝土边坡(1)上向下滑动同时向下压缩第二气弹簧(11);
步骤3:储水箱(9)向下运动时从正“八”字口内流入的雨水一部分流入储水箱(9),一部分经八字分流板(2)侧边流入到防护板(3)之间,直到储水箱(9)内储满雨水后,正“八”字口内流入的雨水全部经八字分流板(2)侧边流入到防护板(3)之间,然后流到混凝土边坡(1)底部排走;
步骤4:在储水箱(9)向下滑动时,会带动滑杆(13)一起在混凝土边坡(1)上滑动,滑杆(13)会带动推板(14)一起向下运动,推板(14)的第一斜面(15)会作用在八字挡板(17)的第二斜面(18)上,会带动八字挡板(17)在第一安装孔(16)内向上滑动;
步骤5:八字挡板(17)向上运动会带动密封块(5)在排水口(4)内向上滑动,打开排水口(4),混凝土边坡(1)内的雨水可以经过八字挡板(17)两侧然后从排水口(4)内流出,然后经两相邻防护板(3)之间流入混凝土边坡(1)底部排走;
步骤6:大雨过后当储水箱(9)内的雨水慢慢蒸发后,储水箱(9)的重力也会随之减小,储水箱(9)会在第二气弹簧(11)弹力的作用下在混凝土边坡(1)上向上滑动,储水箱(9)会带动滑杆(13)及推板(14)一起向上运动,失去了推板(14)第一斜面(15)的作用力,第二气弹簧(11)的弹力会带动密封块(5)在排水口(4)内向下滑动,密封块(5)会带动八字挡板(17)一起向下滑动,当密封块(5)将排水口(4)封住时八字挡板(17)回到初始位置。
2.根据权利要求1所述的一种应用于海绵城市的混凝土坡面植被防护方法,其特征在于:所述混凝土边坡(1)上开设有阵列分布的第二安装孔(19),所述第二安装孔(19)位于八字挡板(17)的两侧边上面,所述第二安装孔(19)顶部固定连接有排水板(20),所述第二安装孔(19)的内壁上滑动连接有压板(21),所述压板(21)顶面固定连接有伸缩密封板(22),所述混凝土边坡(1)上转动连接有伸缩杠杆(23),所述伸缩杠杆(23)一端与八字挡板(17)侧壁转动连接,所述伸缩杠杆(23)另一端与压板(21)底部转动连接。
3.根据权利要求1所述的一种应用于海绵城市的混凝土坡面植被防护方法,其特征在于:所述滑槽(8)侧壁上固定连接有限位板(24),所述滑槽(8)侧壁上转动连接有支撑板(25),所述支撑板(25)位于限位板(24)的顶部,所述支撑板(25)位于第一斜面(15)的上方。
4.根据权利要求1所述的一种应用于海绵城市的混凝土坡面植被防护方法,其特征在于:所述储水箱(9)底部开设有阵列分布的浇水孔(26),所述储水箱(9)底部滑动连接有矩形挡板(29),所述矩形挡板(29)位于浇水孔(26)上方。
5.根据权利要求1所述的一种应用于海绵城市的混凝土坡面植被防护方法,其特征在于:所述八字分流板(2)顶部固定连接有过滤板(27),所述过滤板(27)上开设有呈阵列分布的过滤孔(28)。
6.根据权利要求5所述的一种应用于海绵城市的混凝土坡面植被防护方法,其特征在于:所述过滤板(27)为“八”字形。
