专利号: 2020107365242
申请人: 黄小忠
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

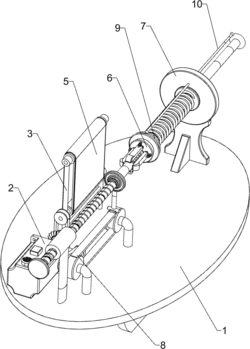

1.一种钵盂外壁抛光装置,其特征在于,包括有:底盘(1),其顶部一侧安装有电机(2);

安装架(3),其连接在底盘(1)顶部靠近电机(2)的一侧,安装架(3)上转动式连接有砂带(5),电机(2)的输出轴与砂带(5)传动连接;夹持机构(6),其设置在底盘(1)上;传动机构(7),其设置在底盘(1)上;

夹持机构(6)包括有:螺纹套筒(60),其连接在底盘(1)顶部靠近电机(2)的一侧,螺纹套筒(60)内通过螺纹连接有螺杆(61),螺杆(61)一侧连接有转盘(62);卡盘(63),其滑动式连接在螺杆(61)另一侧,卡盘(63)与螺杆(61)之间连接有缓冲弹簧(64);夹杆(65),其为多根设置,多根夹杆(65)沿周向均匀间隔铰接连接在卡盘(63)上;凸块(66),其数量与夹杆(65)数量一致,多块凸块(66)沿周向均匀间隔连接在螺杆(61)另一侧;弧形杆(67),其数量与夹杆(65)数量一致,多根弧形杆(67)沿周向均匀间隔连接在卡盘(63)上,弧形杆(67)与夹杆(65)滑动配合,夹杆(65)与卡盘(63)之间连接有复位弹簧(68),复位弹簧(68)套在弧形杆(67)上。

2.根据权利要求1所述的一种钵盂外壁抛光装置,其特征在于,传动机构(7)包括有:连接板(71),其连接在底盘(1)顶部另一侧,连接板(71)内滑动式连接有推杆(73),推杆(73)与连接板(71)之间连接有传动弹簧(72);推板(74),其连接在推杆(73)靠近安装架(3)的一侧,推板(74)与卡盘(63)配合。

3.根据权利要求2所述的一种钵盂外壁抛光装置,其特征在于,还包括有驱动机构(8),驱动机构(8)包括有:皮带轮(81),其为两个设置,两个皮带轮(81)均转动式连接在底盘(1)顶部靠近安装架(3)的一侧,两个皮带轮(81)之间绕有平皮带(82);推盘(83),其转动式连接在螺杆(61)上,推盘(83)底部连接有T型杆(84);推块(85),其连接在平皮带(82)上,推块(85)与T型杆(84)配合;锥齿轮(86),其为两个设置,两个锥齿轮(86)分别连接在电机(2)的输出轴和底盘(1)顶部,底盘(1)上的锥齿轮(86)转动式与底盘(1)连接,两个锥齿轮(86)相互啮合,底盘(1)上的锥齿轮(86)与其中一个皮带轮(81)传动连接。

4.根据权利要求3所述的一种钵盂外壁抛光装置,其特征在于,还包括有:限位杆(10),其滑动式连接在连接板(71)上;

圆环(9),推板(74)上连接有圆环(9),圆环(9)与限位杆(10)连接。
