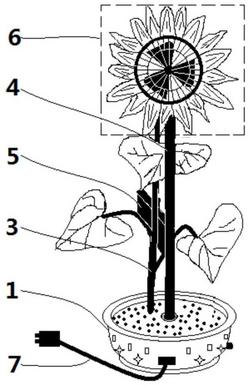

1.观赏型送风覆盖面可调式电风扇，其特征在于，其包括花盆形基座（1）、摇摆机构（2）、柔性仿真花茎（3）、管状支撑架（4）、控制组件箱（5）和花形扇头（6）；

所述摇摆机构（2）包括设置在所述花盆形基座（1）中的摇摆驱动装置、摇摆传动机构、摇摆角度调节机构；其中，所述摇摆驱动装置和所述摇摆角度调节机构分别与所述摇摆传动机构相连接；

所述摇摆传动机构连接在所述管状支撑架（4）上；并且，所述管状支撑架（4）的下端可转动的连接在花盆形基座（1）内，所述管状支撑架（4）的上端设置有支撑连接组件（402）；

所述柔性仿真花茎（3）的下端插入所述花盆形基座（1）内，其上端内部设有与所述支撑连接组件（402）相连接的花形扇头支撑管（303）；

所述花形扇头（6）连接在所述花形扇头支撑管（303）上；

所述控制组件箱（5）设置在所述管状支撑架（4）上，并且所述摇摆驱动装置和所述花形扇头（6）分别与所述控制组件箱（5）电连接；

所述摇摆传动机构包括传动件皮带轮（207）、摇摆件皮带轮（208）和两根橡皮带（209）；

所述传动件皮带轮（207）包括连接套管（211）和两个连接轮盘（210）；其中，一个所述连接轮盘（210）设置在所述连接套管（211）的上端，另一个所述连接轮盘（210）设置在所述连接套管（211）的下端，使得所述传动件皮带轮（207）呈杠铃状结构；并且，在每个所述连接轮盘（210）上均设置有橡皮带凹槽（212）；

所述摇摆件皮带轮（208）包括内螺纹连接管（214）、两个轴承轮盘（213）和碰触杆（217）；其中，一个所述轴承轮盘（213）通过一个滚动轴承（216）连接在所述内螺纹连接管（214）的上端，另一个所述轴承轮盘（213）通过另一个滚动轴承（216）连接在所述内螺纹连接管（214）的下端，使得所述摇摆件皮带轮（208）呈杠铃状结构；

在每个所述轴承轮盘（213）上也均设置有橡皮带凹槽（212）；并且，连接在所述内螺纹连接管（214）上端的所述轴承轮盘（213）的上侧面和设置在所述内螺纹连接管（214）下端的所述轴承轮盘（213）的下侧面均设置有摩擦面（215）；

所述碰触杆（217）设置在所述内螺纹连接管（214）的中部；所述管状支撑架（4）的下端连接在所述内螺纹连接管（214）内；

所述传动件皮带轮（207）和所述摇摆件皮带轮（208）并列布置；一根所述橡皮带（209）呈“8”字形连接在所述连接套管（211）上端的连接轮盘（210）和所述内螺纹连接管（214）上端的轴承轮盘（213）之间；另一根所述橡皮带（209）呈“0”字形连接在所述连接套管（211）下端的连接轮盘（210）和所述内螺纹连接管（214）下端的轴承轮盘（213）之间；

所述摇摆角度调节机构包括调节器（206）、两个离合套环（205）和外螺纹连接管（204）；

其中，所述离合套环（205）共有两个，二者均设置有摩擦面（215）；其中，一个所述离合套环（205）固定在所述内螺纹连接管（214）上端的轴承轮盘（213）上侧，并且该上侧的离合套环（205）上的摩擦面（215）与所述内螺纹连接管（214）上端的轴承轮盘（213）上的摩擦面（215）紧密接触，形成摩擦副；另一个所述离合套环（205）固定在所述内螺纹连接管（214）下端的轴承轮盘（213）下侧，并且该下侧的离合套环（205）上的摩擦面（215）与所述内螺纹连接管（214）下端的轴承轮盘（213）上的摩擦面（215）相互靠近；

所述调节器（206）包括调节器支座（218）、调节器叉头件（219）、调节器旋钮（220）；

所述调节器支座（218）包括水平板（221）和竖直板（222），所述水平板（221）固定在所述花盆形基座（1）上，所述竖直板（222）设置有螺杆孔（223）和两根定位杆（224）；

所述调节器叉头件（219）由1个调节器连接板（225）和2个调节器叉头（226）组成，所述调节器连接板（225）在其中心处设有螺纹孔（227），在其两侧设有定位杆滑动孔（228），且所述调节器叉头（226）和定位杆滑动孔（228）以螺纹孔（227）为对称中心对称设置，同时，2个定位杆滑动孔（228）分别居于2个调节器叉头（226）的外侧；

所述调节器旋钮（220）包括螺杆（229）、凸环（230）、旋钮帽（231）和固定螺钉（232），其中，所述螺杆（229）可转动地穿接在所述螺杆孔（223）内；

所述调节器叉头件（219）上的螺纹孔（227）和定位杆滑动孔（228）分别对应的穿接在所述螺杆（229）和所述定位杆（224）上，使得通过转动所述螺杆（229）能够带动所述调节器叉头件（219）移动；

所述支撑连接组件（402）包括连接支座（405）、旋转大螺丝（406）和固定小螺丝（407）；

所述连接支座（405）连接在所述管状支撑架（4）上端；

所述连接支座（405）具有U型槽；所述旋转大螺丝（406）穿接在U型槽上；

所述旋转大螺丝设有小螺纹孔（411）；

所述花形扇头支撑管（303）通过所述固定小螺丝（407）连接在所述旋转大螺丝（406）上。

2.根据权利要求1所述的观赏型送风覆盖面可调式电风扇，其特征在于，所述花形扇头（6）包括网罩（601）、取风电机（602）、扇叶（603）、连接件（604）和花冠件（605）；

所述网罩（601）包括进风口风罩（606）和出风口风罩（607），所述进风口风罩（606）和所述出风口风罩（607）在其外圆上都设有连接圈（608），同时，所述进风口风罩（606）在其内圆上还设有连接环（609），该连接环（609）套置连接在所述取风电机（602）尾部的连接板（610）上；

所述取风电机（602）在其尾部设有连接板（610），所述连接板（610）在其中心处设有取风电机的电源线入孔（618），取风电机（602）的电源线从所述电源线入孔（618）穿入后与所述取风电机（602）相连；

所述连接件（604）为一个具有内圈（612）和外圈（613）的圆形结构，所述连接件（604）截面呈双面台阶圆，且所述外圈（613）的内径与所述网罩（601）的外径相等；

所述花冠件（605）包括花冠件底环（614）、花蕊环（615）、花瓣环（616）和花萼环（617）；

其中，所述花冠件底环（614）的宽度和内径分别与所述连接件（604）中所述外圈（613）的宽度和外径相当，且居于所述花冠件（605）的最内端；

所述花蕊环（615）套置在所述花冠件底环（614）上，且居于出风端；

所述花瓣环（616）和所述花萼环（617）由内向外依次套接在所述花冠件底环（614）上，所述花萼环（617）居于进风端，所述花瓣环（616）居于所述花蕊环（615）和所述花萼环（617）之间。

3.根据权利要求1所述的观赏型送风覆盖面可调式电风扇，其特征在于，所述柔性仿真花茎（3）包括绿色软管（301）、设置在所述绿色软管（301）内且居于其下方部位的弹性件（302）、设置在所述绿色软管（301）内且居于上方部位的花形扇头支撑管（303）、设置在所述绿色软管（301）内并用于连接所述弹性件（302）和所述花形扇头支撑管（303）的连接棒（304）、以及连接在所述绿色软管（301）上的花叶（305）；

所述柔性仿真花茎（3）的下端插入所述花盆形基座（1）内，所述柔性仿真花茎（3）的上端与所述花形扇头（6）相连接。

4.根据权利要求1所述的观赏型送风覆盖面可调式电风扇，其特征在于，所述花盆形基座（1）包括仿瓷外壳（101）、底板（102）、固定板（103）、仿真泥土板（104）和固定板连接件（105）；

所述底板（102）设置在所述仿瓷外壳（101）底部，并且所述底板（102）的中心处设有插置管状支撑架（4）的轴承支座（412），多个所述固定板连接件（105）设置在所述仿瓷外壳（101）的内壁上，所述固定板（103）安装在多个所述固定板连接件（105）上；

所述仿真泥土板（104）安装在所述固定板（103）的上方，且该仿真泥土板（104）固定套置在所述管状支撑架（4）上；并且，在所述管状支撑架（4）转动时，所述管状支撑架（4）能够带动所述仿真泥土板（104）同时转动；

所述柔性仿真花茎（3）的下端插入所述仿真泥土板（104）内；

所述管状支撑架（4）的下端穿过所述仿真泥土板（104）和所述固定板（103）后与安装在所述底板（102）上的轴承支座（412）相连接。

5.根据权利要求1所述的观赏型送风覆盖面可调式电风扇，其特征在于，所述螺杆（229）在连接调节器叉头件（219）的一端设有螺纹（233），另一端设有连接凹槽（234），所述凸环（230）固定设置在所述螺杆（229）上，且靠近连接凹槽（234）处；所述旋钮帽（231）套接在所述螺杆（229）上并与所述连接凹槽（234）相卡接，并且，所述旋钮帽（231）通过固定螺钉（232）固定在螺杆（229）上。

6.根据权利要求2所述的观赏型送风覆盖面可调式电风扇，其特征在于，在所述花形扇头支撑管（303）的端部设置有连接件（306）；所述连接件（306）上设有连接螺杆（309）；

所述连接件（306）、所述连接板（610）和所述连接环（609）三者通过所述连接螺杆（309）自后向前依次相连接。

7.根据权利要求1所述的观赏型送风覆盖面可调式电风扇，其特征在于，所述摇摆传动机构包括主动齿轮组件和从动齿轮组件；

其中，所述主动齿轮组件包括第一主动齿轮（801）、第二主动齿轮（802）和中间连接杆（803）；所述第一主动齿轮（801）设置在所述中间连接杆（803）的上端，所述第二主动齿轮（802）设置在所述中间连接杆（803）的下端；

其中，所述从动齿轮组件包括第一从动齿轮（804）、第二从动齿轮（805）、内螺纹连接管（214）和碰触杆（217）；所述第一从动齿轮（804）通过一个滚动轴承连接在所述内螺纹连接管（214）上端，所述第二从动齿轮（805）通过另一个滚动轴承连接在所述内螺纹连接管（214）下端，所述碰触杆（217）设置在所述内螺纹连接管（214）上；

并且，在所述第一从动齿轮（804）的上侧面和所述第二从动齿轮（805）的下侧面均被设置为粗糙面；

所述第一主动齿轮（801）与所述第一从动齿轮（804）啮合；所述第二主动齿轮（802）通过一传动齿轮（806）与所述第二从动齿轮（805）传动连接。
