专利号: 202010715611X
申请人: 曹阳
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

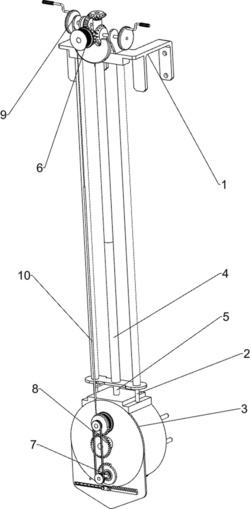

1.一种河域多深度水体取样器,其特征在于,包括有:连接架(1),其两侧均滑动式连接有滑杆(2);取样筒(3),其连接在两侧滑杆(2)底部之间,取样筒(3)底部开有入液口;内螺纹套管(4),其转动式连接在连接架(1)上;螺杆(5),其通过螺纹连接在内螺纹套管(4)内,螺杆(5)与取样筒(3)连接;辊筒(51),其转动式连接在取样筒(3)内,辊筒(51)上沿周向均匀间隔连接有多块分隔板(52),相邻的两块分隔板(52)末端之间的间隙略大于入液口的宽度,分隔板(52)末端与取样筒(3)内壁接触;传动组件(6),其设置在连接架(1)与取样筒(3)之间;打开组件(7),其设置在取样筒(3)上,打开组件(7)与传动组件(6)传动连接。

2.根据权利要求1所述的一种河域多深度水体取样器,其特征在于,传动组件(6)包括有:第一转轴(61),其转动式连接在连接架(1)顶部一侧,第一转轴(61)上连接有第一转盘(62),第一转盘(62)上连接有第一把手(63);第一绕线轮(64),其转动式连接在连接架(1)中部;第一锥齿轮(65),其为两个设置,两个第一锥齿轮(65)分别连接在第一绕线轮(64)与第一转轴(61)上,两个第一锥齿轮(65)相互啮合;第二绕线轮(67),其转动式连接在取样筒(3)一侧上部,第二绕线轮(67)与取样筒(3)之间具有一定的摩擦力;拉线(66),其绕在第一绕线轮(64)上,拉线(66)与第二绕线轮(67)连接。

3.根据权利要求2所述的一种河域多深度水体取样器,其特征在于,打开组件(7)包括有:第一扇形齿轮(71),其转动式连接在取样筒(3)靠近第二绕线轮(67)的一侧下部;滑动架(72),其滑动式连接在取样筒(3)下部,滑动架(72)与取样筒(3)之间连接有压缩弹簧(73);传动齿条(74),其连接在滑动架(72)上,第一扇形齿轮(71)会与传动齿条(74)啮合;

弧形挡板(76),其铰接连接在取样筒(3)底部;连接杆(77),其连接在弧形挡板(76)底部,滑动架(72)与连接杆(77)配合。

4.根据权利要求3所述的一种河域多深度水体取样器,其特征在于,还包括有旋转组件(8),旋转组件(8)包括有:第二扇形齿轮(81),其连接在第二绕线轮(67)的传动轴上;轴杆(83),其转动连接在辊筒(51)上,轴杆(83)两侧均穿过取样筒(3),轴杆(83)与取样筒(3)之间的间隙中设有密封橡胶环(82);传动齿轮(84),其连接在轴杆(83)一侧,第二扇形齿轮(81)会与传动齿轮(84)啮合;圆盘(85),其连接在轴杆(83)另一侧,圆盘(85)上连接有多根示意杆(86),多根示意杆(86)分长短设置,多根示意杆(86)沿从短至长依次沿周向均匀间隔的排列在圆盘(85)上,多根示意杆(86)分别对准多块分隔板(52)相互相邻的间隙。

5.根据权利要求4所述的一种河域多深度水体取样器,其特征在于,还包括有转向组件(9),转向组件(9)包括有:第二转轴(91),其转动式连接在连接架(1)顶部另一侧;第二转盘(92),其连接在第二转轴(91)上,第二转盘(92)上连接有第二把手(93);第二锥齿轮(94),其为两个设置,两个第二锥齿轮(94)分别连接在第二转轴(91)和内螺纹套管(4)顶部,两个第二锥齿轮(94)相互啮合。

6.根据权利要求5所述的一种河域多深度水体取样器,其特征在于,还包括有:导套(10),其连接在连接架(1)上,拉线(66)穿过导套(10)。
