专利号: 2020107073935
申请人: 东营市乾润石油工程技术服务有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

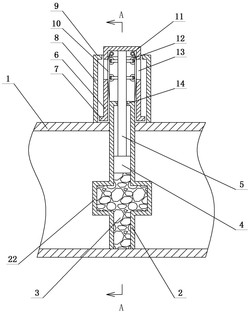

1.一种可伸缩标志牌,包括管道(1),其特征在于:所述管道(1)内设有受热管(2),所述受热管(2)端部伸出管道(1),所述受热管(2)内滑动连接有活塞(4),所述受热管(2)内填充有热胀材料(3),所述活塞(4)连接有顶杆(5),所述顶杆(5)上连接有端部封闭的内筒(6),所述内筒(6)侧面开设有若干观察口(13),所述内筒(6)内侧上部转动连接有若干与观察口(13)一一对应的收布辊(11),所述收布辊(11)与内筒(6)之间连接有复位装置,所述收布辊(11)上连接有标识布(10),所述标识布(10)上具有标识,所述标识布(10)下端与受热管(2)连接。

2.根据权利要求1所述的可伸缩标志牌,其特征在于:所述复位装置包括卷簧(16),所述内筒(6)内侧上部开设有收布辊安装腔(17)及卷簧安装腔(18),所述收布辊(11)位于收布辊安装腔(17)内,所述收布辊(11)的端部伸入卷簧安装腔(18),所述卷簧(16)的内端安装在收布辊(11)伸入卷簧安装腔(18)的一端,所述卷簧(16)的外端与卷簧安装腔(18)内壁连接。

3.根据权利要求2所述的可伸缩标志牌,其特征在于:所述顶杆(5)上连接有若干张紧辊支架(15),所述张紧辊支架(15)上转动连接有张紧辊(12),所述张紧辊(12)能够与标识布(10)的内侧相接触,每件标识布(10)对应至少两件张紧辊(12),其中一件张紧辊(12)位于观察口(13)内侧上部、另一件张紧辊(12)位于观察口(13)内侧下部。

4.根据权利要求3所述的可伸缩标志牌,其特征在于:所述内筒(6)的形状为圆筒形,所述张紧辊(12)的母线的形状为圆弧形,所述张紧辊(12)靠近内筒(6)侧壁一侧的母线的圆心位于内筒(6)的轴线上,所述张紧辊(12)与内筒(6)侧壁之间的距离为标识布(10)厚度的

2到3倍。

5.根据权利要求4所述的可伸缩标志牌,其特征在于:所述观察口(13)的数量为四处,四处观察口(13)沿内筒(6)周向均匀设置,所述收布辊安装腔(17)的数量为四处,所述卷簧安装腔(18)的数量为四处,四处收布辊安装腔(17)与四处卷簧安装腔(18)沿内筒(6)周向交替设置,所述卷簧安装腔(18)的截面形状为L形,每处卷簧安装腔(18)内卷簧(16)的数量为两件。

6.根据权利要求5所述的可伸缩标志牌,其特征在于:所述张紧辊支架(15)端部连接有两件相互垂直的连接板(24),其中一件连接板(24)与一件张紧辊(12)连接,另一件连接板(24)与相邻一件张紧辊(12)连接。

7.根据权利要求1到6其中之一所述的可伸缩标志牌,其特征在于:所述标识包括从上到下依次设置的危险区(19)、警告区(20)及安全区(21),所述危险区(19)的颜色为红色,所述警告区(20)的颜色为黄色,所述安全区(21)的颜色为绿色,所述标识布(10)下部的颜色为白色,所述标识还包括若干从上到下依次设置的刻度线(23)。

8.根据权利要求1到6其中之一所述的可伸缩标志牌,其特征在于:所述管道(1)上连接有上端开口的外筒(8),所述内筒(6)位于外筒(8)内侧,所述外筒(8)上端向内侧弯折构成外筒限位部(9),所述内筒(6)下端向外侧弯折构成内筒限位部(7),所述内筒限位部(7)的外径大于外筒限位部(9)的内径,所述受热管(2)上端向内侧弯折构成受热管限位部(14)。

9.根据权利要求8所述的可伸缩标志牌,其特征在于:所述内筒(6)下端套接在受热管(2)上端上。

10.根据权利要求1到6其中之一所述的可伸缩标志牌,其特征在于:所述受热管(2)下端与出管道(1)内部下侧连接,所述受热管(2)中段连接有能够填充热胀材料(3)的料包(22),所述料包(22)的外形大于受热管(2)的外径。
