专利号: 2020107000826
申请人: 浙江昌本智能装备有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

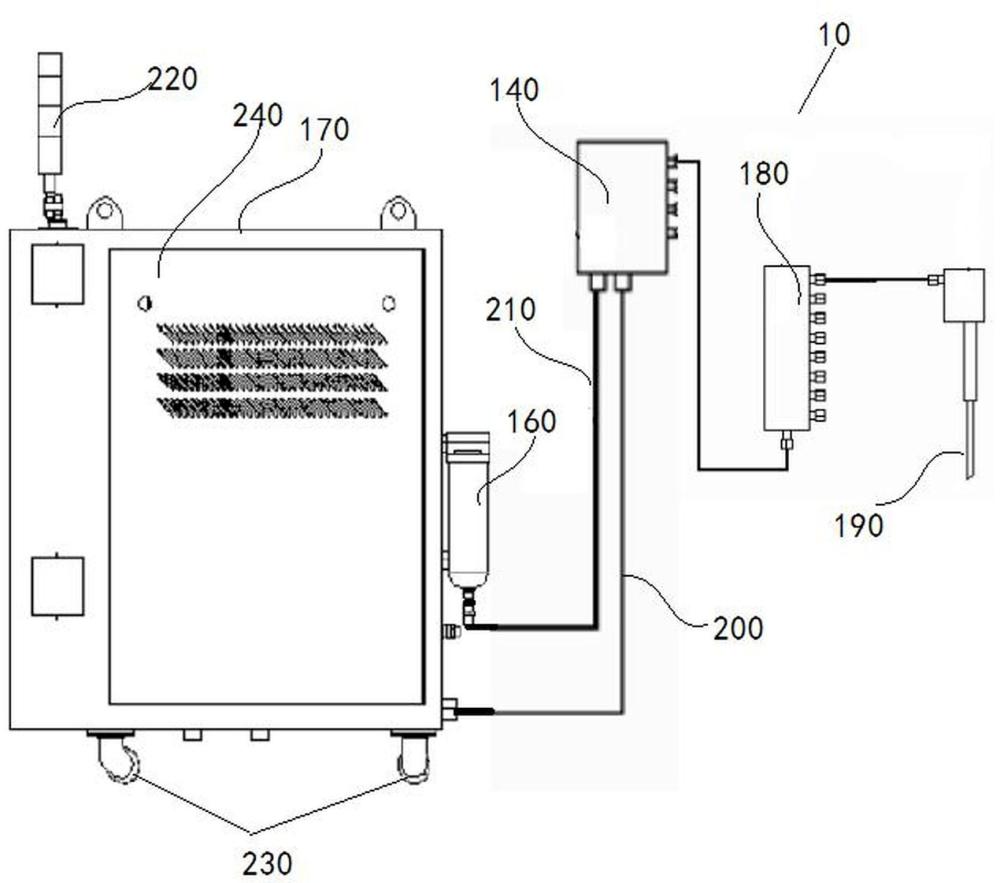

1.一种铸件热节智能控制设备,其特征在于,该铸件热节智能控制设备包括:机架;

水箱,所述水箱设置于所述机架上;

压力泵,所述压力泵的入口与所述水箱通过管道连通;

过滤装置,所述过滤装置的进水口与所述压力泵的出口通过管道连通,且,所述过滤装置用于对水源进行过滤;

制冷装置,所述制冷装置的入口与所述过滤装置的出水口通过管道连通,且,所述制冷装置用于对水源进行降温;及连接管组件,所述连接管组件的一管口与所述制冷装置的出口连通,且,所述连接管组件用于将水源引流至模具上而对模具进行冷却;

所述制冷装置包括:

蒸发器,所述蒸发器的入口与所述过滤装置的出水口通过管道连通;

压缩机,所述压缩机的入口与所述蒸发器的出口通过管道连通;

冷凝器,所述冷凝器的入口与所述压缩机的出口通过管道连通;

气液分离器,所述气液分离器的入口与所述冷凝器的出口通过管道连通,且,所述气液分离器用于分离气态水源和液态水源;及节流阀,所述节流阀的入口与所述气液分离器的出口通过管道连通,且,所述节流阀的出口与所述连接管组件的一管口连通;

所述制冷装置还包括:

第一压力表,所述第一压力表安装在所述蒸发器与所述压缩机之间的管道上;及第二压力表,所述第二压力表安装在所述压缩机与所述冷凝器之间的管道上;

所述铸件热节智能控制设备还包括:

补给管道,所述补给管道安装在所述水箱的顶部,且,所述补给管道上设置有阀门;

排污管道,所述排污管道安装在所述水箱的底部,且,所述排污管道上设置有阀门;

温度感应器,所述温度感应器设置于所述水箱内,且,所述温度感应器用于检测水源的温度;

PLC可编程控制模块,所述PLC可编程控制模块设置于所述机架上,且,所述PLC可编程控制模块接收水源温度信号并控制制冷装置对水源进行降温;及触摸屏,所述触摸屏设置于所述机架上,且,所述触摸屏将水源温度予以显示;

所述连接管组件包括:

第一分流组件,所述第一分流组件的入口与所述节流阀的出口通过水管道连通,所述水管道上设置有电磁阀;

第二分流组件,所述第二分流组件的入口与所述第一分流组件的其中一出口通过管道连通;

点冷管,所述点冷管的入口与所述第二分流组件的其中一出口通过管道连通;及空气压缩机,所述空气压缩机设置于所述机架的侧壁,且,所述空气压缩机的出口通过气管道与所述第一分流组件的入口通过气管道连通,所述气管道上设置有电磁阀。

2.根据权利要求1所述一种铸件热节智能控制设备,其特征在于,所述第一分流组件包括:箱体;

三叉连接管,所述三叉连接管具有三个管口,所述三叉连接管的第一管口与所述水管道连通,所述三叉连接管的第二管口与所述气管道连通;

主管道,所述主管道与所述三叉连接管的第三管口连通,且,所述主管道上设置有电磁阀;及多个分支管,所述多个分支管上均设置有电磁阀,且,所述多个分支管均匀等间距布置并与所述主管道连通。

3.根据权利要求1所述一种铸件热节智能控制设备,其特征在于,所述过滤装置包括:罐本体,所述罐本体上设置有进水口和出水口;

至少一个过滤芯,所述至少一个过滤芯纵向设置于所述罐本体内,且,所述至少一个过滤芯的下端与所述出水口连通,所述至少一个过滤芯是由蜂巢网孔状外圆周侧壁包绕的空心轴结构;及装配件,所述装配件用于将所述至少一个过滤芯可拆卸地安装在所述罐本体内。

4.根据权利要求3所述一种铸件热节智能控制设备,其特征在于,所述至少一个过滤芯选自不锈钢滤芯、铜滤芯、钛滤芯、活性炭滤芯以及聚合物滤芯中一种或几种。

5.根据权利要求3或4所述一种铸件热节智能控制设备,其特征在于,所述装配件包括:装配杆,所述装配杆纵向设置于所述罐本体内,且,所述装配杆的下端固定在所述罐本体的底内壁,所述装配杆的上端的外圆周表面设置有外螺纹;

压制板,所述压制板上设置有与所述至少一个过滤芯相匹配的装配孔,通过该装配孔套设在所述至少一个过滤芯的上端,所述压制板搭置在所述至少一个过滤芯上;

弹性件,所述弹性件套装在所述至少一个过滤芯的上端,所述至少一个过滤芯的上端设置有轴肩,所述弹性件的下端通过该轴肩进行定位,所述弹性件的上端通过所述压制板进行定位;及紧固件,所述紧固件上设置有内螺纹,所述紧固件通过拧紧在所述装配杆上而对所述压制板施加压紧力。

6.根据权利要求1所述一种铸件热节智能控制设备,其特征在于,所述铸件热节智能控制设备还包括:流量传感器,所述流量传感器用于检测水源流量,并将流量信号发送至所述PLC可编程控制模块;

电导率仪器,所述电导率仪器用于检测水源的电导率,并将电导率信号发送至所述PLC可编程控制模块;

三色信号灯,所述三色信号灯设置于所述机架的顶部;

多个车轮,所述多个车轮呈矩形阵列布置在机架的底部;及多个防护钣金,所述多个防护钣金分别设置于所述机架的侧面。
