专利号: 2020106840179
申请人: 杜仕超
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

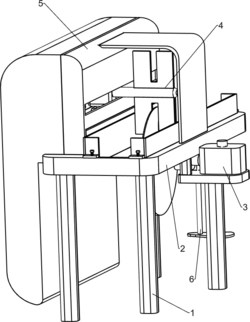

1.一种玉手镯透明胶带对半式切割机,其特征在于,包括有:

支撑座(1),其顶部设有切割台(2),切割台(2)侧部开有切割槽(21),切割槽(21)中部开设有条形槽;

切割机构(3),切割台(2)顶部和底部安装有切割机构(3),靠近切割槽(21)一侧的切割台(2)顶部设置有推料机构(4)。

2.根据权利要求1所述的一种玉手镯透明胶带对半式切割机,其特征在于,切割机构

(3)包括:

安装台(31),靠近切割槽(21)一侧的切割台(2)底部中间设置有安装台(31),安装台(31)顶部安装有减速电机(32);

轴承座(37),远离减速电机(32)一侧的切割台(2)底部设置有轴承座(37),轴承座(37)内安装有切割转杆(38),靠近安装台(31)一侧的切割转杆(38)端部与减速电机(32)的输出轴连接;

切割轮(34),靠近减速电机(32)一侧的切割转杆(38)侧部设置有切割包装玉手镯透明胶带的切割轮(34),切割轮(34)上部穿过切割台(2)上的条形槽;

保护套(33),靠近安装台(31)一侧的切割台(2)底部设有保护套(33),切割轮(34)下部位于保护套(33)内;

调节板(35),其通过螺栓(36)设置在切割台(2)左右两侧的切割台(2)上。

3.根据权利要求2所述的一种玉手镯透明胶带对半式切割机,其特征在于,推料机构

(4)包括:

推料滑轨(41),其设置在远离减速电机(32)一侧的切割台(2)上,推料滑轨(41)内滑动式设有推料滑块(42);

安装块(43),推料滑块(42)顶部设有安装块(43),安装块(43)内转动式连接有转轴(44),靠近切割槽(21)一侧的转轴(44)侧部安装有推料板(45)。

4.根据权利要求3所述的一种玉手镯透明胶带对半式切割机,其特征在于,还包括有自动移动机构(5),自动移动机构(5)包括:移动转杆(53),靠近推料滑轨(41)一侧的切割转杆(38)端部设置有移动转杆(53),安装块(43)顶部设有连接杆(55),远离切割槽(21)一侧的连接杆(55)端部安装有导轨(54),移动转杆(53)上端位于导轨(54)内,靠近导轨(54)一侧的转轴(44)侧部通过单向轴承设置有齿轮(56),靠近齿轮(56)一侧的推料滑轨(41)前部设有齿条(57),齿条(57)与齿轮(56)可啮合,靠近齿轮(56)一侧的切割台(2)侧部设置有保护罩(52),推料滑轨(41)、推料滑块(42)、安装块(43)、移动转杆(53)、导轨(54)、连接杆(55)、齿轮(56)和齿条(57)均位于保护罩(52)内,靠近切割轮(34)一侧的保护罩(52)侧壁上部安装有连接板(51),连接板(51)下端与靠近减速电机(32)一侧的切割台(2)中部连接,切割轮(34)位于连接板(51)正下方。

5.根据权利要求4所述的一种玉手镯透明胶带对半式切割机,其特征在于,还包括有手镯取出机构(6),手镯取出机构(6)包括:远离齿条(57)一侧的切割台(2)侧部开设有卸料孔(61),卸料孔(61)前后两侧的切割台(2)底部均设有卸料滑轨(65),卸料滑轨(65)内滑动式安装有卸料滑块(66),卸料滑块(66)底部与卸料滑轨(65)底壁之间连接有弹簧(67),两侧的卸料滑块(66)之间设有斜板(62),斜板(62)位于卸料孔(61)内,斜板(62)底部中央安装有竖杆(63),竖杆(63)底部设置有踏板(64)。
