专利号: 2020106775184
申请人: 龚小倩
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

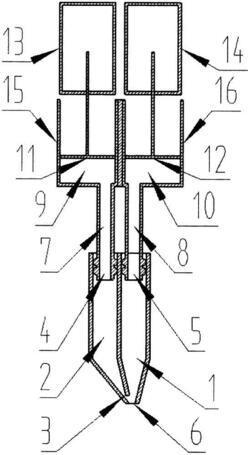

1.一种精准定量控制试剂吸样移液装置,包括:至少一个相连移液管移液器(15)的滴管移液器(16),其特征在于:共壁相连的滴管(1)和移液管(2)构成更换式移液吸头,移液管(2)倾斜锥面通过共壁管的同向倾斜面缩口与吸排转移嘴(3)的反向倾斜锥面形成相互连通的直管喷嘴(6),移液管(2)和滴管(1)的固定端,分别连通隔离的移液管压力输送通道(7)和滴管压力输送通道(8),移液管压力输送通道(7)自由端上设置的移液管连接器(4),通过可拆卸密封连接的方式连通移液管(2),滴管压力输送通道(8)自由端上设置的滴管密封连接器(5),通过可拆卸密封连接的方式连通滴管(1);移液管移液器(15)与滴管移液器(16)分别设有移液管活塞杆定位控制器(13)连接的移液管气压容器活塞连杆(11)和滴管活塞杆定位控制器(14)连接的气压容器活塞连杆(12),移液管活塞气筒(9)和滴管活塞气筒(10)分别通过移液管压力输送通道(7)和滴管压力输送通道(8)连通移液管(2)和滴管(1),移液管(2)和滴管(1)分别通过移液管压力输送通道(7)和滴管压力输送通道(8)出口端上设置的移液管密封连接器(4)和滴管密封连接器(5)实现可拆卸密封连接。

2.如权利要求1所述的精准定量控制试剂吸样移液装置,其特征在于:采用机械力连接移液管(2)与移液管密封连接器(4)、连接滴管(1)与滴管密封连接器(5),将吸头置入待转移液态样本或试剂(17),移液管气压容器活塞杆定位器(13)控制移液管气压连杆(11)向上移动,使移液管活塞气筒(9)产生定量负压,将待转移液态样本或试剂(17)液体定量吸入移液管(2)。

3.如权利要求2所述的精准定量控制试剂吸样移液装置,其特征在于:滴管活塞杆定位控制器(14)控制滴管气压容器活塞连杆(12)向下瞬间定位移动,滴管活塞气筒(10)瞬间产生正压,将滴管(1)内不稳定液体喷出。

4.如权利要求3所述的精准定量控制试剂吸样移液装置,其特征在于:移液管气压容器活塞杆定位器(13)控制移液管气压连杆(11)向下定位运动,移液管活塞气筒(9)产生正压,滴管活塞杆定位控制器(14)控制滴管气压容器活塞连杆(12)向上定位移动,滴管活塞气筒(10)产生负压,将液态样本或试剂从移液管(2)液体转移通道的吸排转移嘴(3)定量转移到滴管(1)。

5.如权利要求4所述的精准定量控制试剂吸样移液装置,其特征在于:滴管活塞杆定位控制器控制滴管气压容器活塞连杆(12)向下瞬间定位移动,滴管活塞气筒(10)产生气动正压,将滴管(1)内的液态样本或试剂液体,非接触式从直管喷嘴(6)喷至储液窝(18)。

6.如权利要求5所述的精准定量控制试剂吸样移液装置,其特征在于:采用机械力脱掉可更换式移液吸头。

7.如权利要求1所述的精准定量控制试剂吸样移液装置,其特征在于:滴管(1)和移液管(2)采用直通式滴管(1)和弯头式移液管(2)的方式实现,或采用直通式滴管(1)和直通式移液管(2)的方式实现,或采用弯头式滴管(1)与直通式移液管(2)的方式实现,或者采用弯头式滴管(1)与弯头式移液管(2)方式实现。
