专利号: 2020106656058
申请人: 贵州淳强高科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

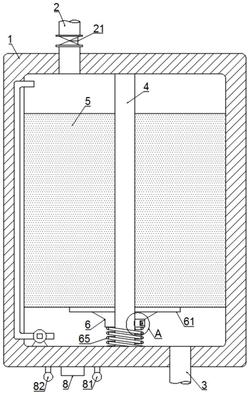

1.一种智能净水器,包括壳体(1),其特征在于,所述壳体(1)顶部和底部分别连通有进水管(2)和出水管(3),所述壳体(1)内固定连接有基轴(4),所述基轴(4)同轴滑动连接有滤芯(5)和检测装置(6),所述滤芯(5)远离基轴(4)周侧贴靠在壳体(1)内周侧上,所述滤芯(5)底部与检测装置(6)相抵靠;

所述检测装置(6)包括承压板(61)、检测环筒(62)、检测灯(63)、光敏电阻(64)、承压弹簧(65)和压控开关(66),所述承压板(61)和检测环筒(62)同轴设置在基轴(4)上,所述承压板(61)上表面抵靠在滤芯(5)底部上且下表面与检测环筒(62)同轴固定连接,所述检测环筒(62)远离承压板(61)一端固定连接有承压弹簧(65)且中部一侧开设有通槽(621),所述承压弹簧(65)套设在基轴(4)上且远离检测环筒(62)一端固定连接在壳体(1)内底部,所述通槽(621)两端与壳体(1)内连通且一侧与基轴(4)周侧接触,所述通槽(621)内固定连接有检测灯(63),所述基轴(4)上固定连接有光敏电阻(64),所述光敏电阻(64)电性连接有控制系统(8),所述检测灯(63)向光敏电阻(64)输出灯光,所述基轴(4)底部固定连接有压控开关(66),所述压控开关(66)在竖直投影上与检测环筒(62)底部间隙配合;

所述壳体(1)内底部一侧设置有循环装置(7),所述循环装置(7)包括水泵(71)和循环管(72),所述水泵(71)固定安装在壳体(1)内底部一侧上,所述水泵(71)与控制系统(8)电性连接,所述水泵(71)输入端连通壳体(1)内底部且输出端连通循环管(72),所述循环管(72)沿壳体(1)周侧内设置且远离水泵(71)一端延伸至壳体(1)内顶部;

所述进水管(2)内设置有电磁阀(21),所述壳体(1)外安装有维护显示灯(81)和更换显示灯(82),所述电磁阀(21)、维护显示灯(81)和更换显示灯(82)均与控制系统(8)电性连接。

2.根据权利要求1所述的一种智能净水器,其特征在于,所述承压板(61)呈多孔状,所述通槽(621)竖直截面呈L形,所述光敏电阻(64)呈矩形条状且沿基轴(4)轴向设置。

3.根据权利要求2所述的一种智能净水器,其特征在于,所述光敏电阻(64)和检测灯(63)均被密封无色透明树脂包裹,所述检测灯(63)向光敏电阻(64)输出平行光,所述光敏电阻(64)与平行光光斑重合。

4.根据权利要求1所述的一种智能净水器,其特征在于,所述控制系统(8)包括信号获取模块和处理与显示模块,所信号获取模块获取设定信号和内部信号,并将获取的信号发送至处理与显示模块;所述处理与显示模块处理接收的信号并控制电磁阀(21)、检测灯(63)、水泵(71)、维护显示灯(81)和更换显示灯(82)的运行状态。

5.根据权利要求3所述的一种智能净水器,其特征在于,所述设定信号包括光敏电阻(64)的阈值电阻R0、水泵(71)的最低启动时间t0和最高关闭时间t1,所述内部信号包括光敏电阻(64)的阻值数据信息、压控开关(66)的启闭信号、水泵(71)的启闭和工作时间信号。

6.一种智能净水器的控制方法,其特征在于,包括以下步骤:

S1、使用者向控制系统(8)输入设定信号,保持壳体(1)内处于满水状态;

S2、在使用本净水器前,控制系统(8)启动,控制系统(8)的信号获取模块获取来自压控开关(66)的启闭信号,处理与显示模块处理此信号,若压控开关(66)处于导通状态,即压控开关(66)被检测环筒(62)底部挤压,则处理与显示模块控制维护显示灯(81)处于满亮度状态即维护显示灯(81)被以额定电压启动,此时提示使用者滤芯(5)需要及时清洗;

S3、若压控开关(66)处于断开状态,处理与显示模块控制检测灯(63)处于满亮度,检测灯(63)照射光敏电阻(64),若光敏电阻(64)阻值小于阈值电阻R0,以正相关与光敏电阻(64)阻值的电压启动维护显示灯(81),开启进水管(2)内电磁阀(21),净水器正常工作;

S4、若光敏电阻(64)阻值大于阈值电阻R0,启动水泵(71),水泵(71)运行时间处于最低启动时间t0和最高关闭时间t1之间,在启动水泵(71)期间,若光敏电阻(64)阻值小于阈值电阻R0,执行S3相应操作;

S5、若光敏电阻(64)阻值仍大于阈值电阻R0,控制更换显示灯(82)处于满亮度状态,此时提示使用者滤芯(5)需要及时更换;

S6、控制系统(8)滞后于净水器正常工作状态自动关闭。
