专利号: 2020106492611
申请人: 李灼旺
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

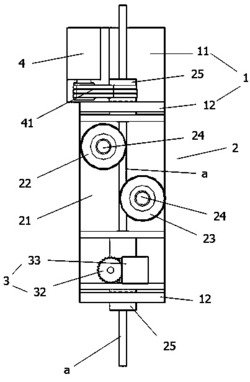

1.绞线制造装置,包括:支撑部(1)、旋转机构(2)、送出机构(3)、第一电机(4);

其特征在于:所述支撑部(1)由底座(11)及两块支撑板(12)构成,所述两块支撑板(12)垂直设置在底座(11)上呈间隔排列;

所述第一电机(4)设置在电线供给侧的底座(11)上;

所述旋转机构(2)包括:安装部(21)、第一引导部(22)、第二引导部(23)、自转辊(24)、空心轴(25);

所述安装部(21)通过两端具有的两个同轴的空心轴(25)架设在两块支撑板(12)之间;

所述空心轴(25)与支撑板(12)通过轴承连接;

所述第一引导部(22)及第二引导部(23)均垂直设置在安装部(21)内,且第一引导部(22)及第二引导部(23)分别沿空心轴(25)延伸的轴线两侧间隔对称设置;

所述第一引导部(22)沿外周侧向内开设有第一螺旋槽孔(221),第二引导部(23)沿外周侧向内开设有第二螺旋槽孔(231);

所述第一螺旋槽孔(221)位于上端的电线导入口与第二螺旋槽孔(231)位于上端的电线导出口均与空心轴(25)同轴设置,第一螺旋槽孔(221)位于下端的电线导出口与第二螺旋槽孔(231)位于下端的电线导入口同轴设置;

所述自转辊(24)有两个,该两个自转辊(24)分别通过轴承套设在第一引导部(22)及第二引导部(23)空腔内,且两个自转辊(24)外周侧分别与第一引导部(22)及第二引导部(23)空腔内壁呈抵接状态;

所述空心轴(25)位于电线供给侧的一端朝向电线供给方向延伸;其延伸部分通过皮带(41)与第一电机(4)连接;

所述送出机构(3)包括:一对夹持辊(31)、齿轮组(32)及第二电机(33);

所述一对夹持辊(31)及齿轮组(32)均设置在安装部(21)靠近电线送出侧的内部;

所述第二电机(33)设置在安装部(21)外侧。

2.根据权利要求1所述的绞线制造装置,其特征在于:所述第一引导部(22)及第二引导部(23)均为圆柱形空腔结构。

3.根据权利要求1所述的绞线制造装置,其特征在于:所述第一螺旋槽孔(221)上下两个端口均呈半圆状,第二螺旋槽孔(231)上下两个端口均呈半圆状。

4.根据权利要求1所述的绞线制造装置,其特征在于:所述自转辊(24)为空腔结构。

5.根据权利要求1所述的绞线制造装置,其特征在于:所述一对夹持辊(31)外周侧均开设有环形半圆槽(311)。
