专利号: 2020106351312
申请人: 浙江杜马卫浴股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

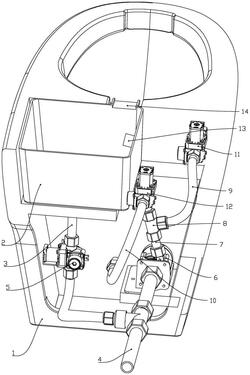

1.一种用于智能马桶的冲水装置,其特征在于:包括设置在马桶主体(1)内的储水箱(2),储水箱(2)通过第一水管(3)与进水管(4)连接,所述第一水管(3)与进水管(4)之间设置有用于控制其通断的第一电磁阀(5);所述进水管(4)还连通至增压水泵(6)的进水端,增压水泵(6)的出水端通过第二水管(7)与马桶主体(1)内的冲水喷头连接;

所述增压水泵(6)为直通型;

所述进水管(4)连接有四通分流管(15),四通分流管(15)的第一出水口通过第一水管(3)与储水箱(2)连接,四通分流管(15)的第二出水口通过第五水管(16)与增压水泵(6)的进水端连接,四通分流管(15)的第三出水口通过第六水管(17)连通至下冲水喷头(18)的进水端;

所述增压水泵(6)的出水端通过第二水管(7)连接有三通分流管(8),三通分流管(8)的第一出水口通过第三水管(9)与马桶主体(1)内的上冲水喷头(24)连接,三通分流管(8)的第二出水口通过第四水管(10)与马桶主体(1)内的下冲水喷头(18)连接。

2.根据权利要求1所述的一种用于智能马桶的冲水装置,其特征在于:所述第三水管(9)与上冲水喷头(24)之间设置有用于控制其通断的第二电磁阀(11)。

3.根据权利要求1所述的一种用于智能马桶的冲水装置,其特征在于:所述第四水管(10)与下冲水喷头(18)之间设置有用于控制其通断的第三电磁阀(12)。

4.根据权利要求1所述的一种用于智能马桶的冲水装置,其特征在于:所述储水箱(2)壁面上设置有用于检测水位的感应器(13),且可控制第一电磁阀(5)的通断。

5.根据权利要求1所述的一种用于智能马桶的冲水装置,其特征在于:所述储水箱(2)的高度高于所述冲水喷头的位置,所述储水箱(2)的一侧延伸有用于排水的泄水板(14),泄水板(14)一端延伸至排泄口。

6.根据权利要求1所述的一种用于智能马桶的冲水装置,其特征在于:所述下冲水喷头(18)为三通管,下冲水喷头(18)内设置有隔板(19)使其内腔分别成型为第一冲水腔体(20)和第二冲水腔体(21),第一冲水腔体(20)的进水端与第四水管(10)连通,第二冲水腔体(21)的进水端与第六水管(17)连通,所述第二冲水腔体(21)的截面积小于第一冲水腔体(20)的截面积。

7.根据权利要求6所述的一种用于智能马桶的冲水装置,其特征在于:所述第二冲水腔体(21)的冲水口(22)为圆弧形,所述第二冲水腔体(21)内设置有延伸至冲水口(22)的圆弧增压部(23)。
