专利号: 2020106287937
申请人: 湖州忻宝自动化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

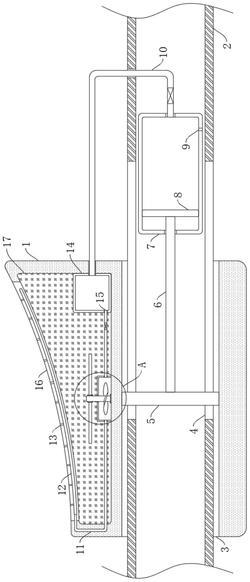

1.一种拉练器坐垫自动散热降温系统,包括滑动座(1),所述滑动座(1)上壁固定嵌设有软垫(16),其特征在于:所述滑动座(1)侧壁贯穿设有通口(3),所述通口(3)内设有导向筒(2),所述滑动座(1)内部设有放置腔(17),所述放置腔(17)内部填充有水,所述导向筒(2)侧壁设有两个贯穿槽(4),所述通口(3)内壁固定连接有移动杆(5),所述移动杆(5)位于两个贯穿槽(4)内,所述导向筒(2)与滑动座(1)上共同设有散热机构,所述散热机构包括固定连接在导向筒(2)内壁的控制盒(7),所述控制盒(7)内壁密封滑动连接有滑塞板(8),所述滑塞板(8)侧壁通过连接杆(6)与移动杆(5)固定连接,所述放置腔(17)内底部固定连接有储气盒(14),所述控制盒(7)通过出气管(10)与储气盒(14)连通,所述放置腔(17)内底部固定连接有防水罩(20),所述储气盒(14)通过高压气管(15)与防水罩(20)连通,所述软垫(16)内部设有内腔(12),所述防水罩(20)侧壁通过连接管(11)与内腔(12)连通,所述内腔(12)上壁连通设有多个毛细管(13),所述放置腔(17)内部设有用于加快水波动的扰流机构;

所述扰流机构包括转动连接在放置腔(17)内底部的转动杆(18),所述转动杆(18)位于防水罩(20)内,所述转动杆(18)延伸至防水罩(20)外并固定连接有多个扰流叶片(21),所述转动杆(18)位于防水罩(20)内的侧壁固定连接有多个风动叶(19);

所述控制盒(7)侧壁连通设有单向气道(9),所述出气管(10)上设有单向阀,所述高压气管(15)上设有压力阀;

所述滑动座(1)上壁呈弧面状,所述软垫(16)呈与滑动座(1)匹配的弧面状;

使用者使用拉练器时,坐在软垫(16)上,使得软垫(16)向下凹陷,并且软垫(16)的下表面会浸泡在水中,能够对软垫(16)进行初步降温,在使用拉练器锻炼的过程中,随着使用者的健身动作,滑动座(1)会在导向筒(2)上来回滑动,并带动移动杆(5)往复移动,进而带动滑塞板(8)在控制盒(7)内往复移动,滑塞板(8)向出气管(10)移动时,能够将控制盒(7)内的空气通过出气管(10)挤压进储气盒(14)内,当滑塞板(8)远离出气管(10)时,又能够将控制盒(7)外的空气从单向气道(9)吸入控制盒(7)内,通过滑塞板(8)的往复移动,使得储气盒(14)内的空气不断增多,气压不断增大,当气压达到压力阀的临界值时,储气盒(14)内的空气高速喷出到防水罩(20)内,再通过连接管(11)进入到内腔(12)中,并通过多个毛细管(13)吹向使用者的臀部,能够有效地对使用者的臀部进行散热降温;在储气盒(14)内的高压空气从高压气管(15)进入防水罩(20)时,能够冲击风动叶(19),带动风动叶(19)转动,进而带动转动杆(18)转动,使得扰流叶片(21)转动,能够使放置腔(17)内的水剧烈波动,水的流速加快能够带走软垫(16)上更多的热量,使得水对软垫(16)的降温效果更佳。
