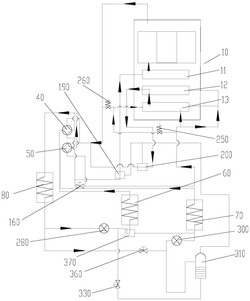

1.一种空调系统,其特征在于,包括:
压缩组件,包括压缩部件(10)、第一压缩管路(20)和第二压缩管路(30),所述压缩部件(10)包括第一压缩部(11)、第二压缩部(12)和第三压缩部(13),所述第一压缩部(11)具有第一吸气口和第一排气口,所述第二压缩部(12)具有第二吸气口和第二排气口,所述第三压缩部(13)具有第三吸气口和第三排气口;所述第一压缩管路(20)的第一端与所述第二吸气口和所述第三吸气口均连接;所述第二压缩管路(30)的第一端与所述第二排气口和所述第三排气口均连接;其中,所述第三压缩部(13)具有对制冷剂进行压缩的工作状态和卸载的非工作状态;
第一换向部件(40),用于空调系统制冷和制热的切换,所述第一换向部件(40)与所述第一吸气口、所述第一排气口、所述第一压缩管路(20)的第二端和所述第二压缩管路(30)的第二端均连接;
第二换向部件(50),用于空调系统制冷和制热的切换,所述第二换向部件(50)与所述第一压缩管路(20)的第二端和所述第一排气口均连接,所述第二压缩管路(30)的第二端与所述第一吸气口连接和所述第二换向部件(50)连接;
第一室内换热器(60),所述第一室内换热器(60)的第一端与所述第一换向部件(40)连接;
第二室内换热器(70),所述第二室内换热器(70)的第一端与所述第二换向部件(50)连接;
室外换热器(80),所述室外换热器(80)的第一端与所述第一换向部件(40)和所述第二换向部件(50)均连接,所述室外换热器(80)的第二端与所述第一室内换热器(60)的第二端和所述第二室内换热器(70)的第二端均连接,以使所述空调系统能够实现六种运行模式的切换,所述六种运行模式包括制冷及除湿模式、第一制冷模式、第二制冷模式、第一制热模式、第二制热模式和第三制热模式;
其中,所述制冷及除湿模式为三缸单级双蒸发温度运行模式;所述第一制冷模式为三缸双级补气运行模式;所述第二制冷模式为双缸双级补气运行模式;所述第一制热模式为三缸双级补气运行模式;所述第二制热模式为双缸双级补气模式;所述第三制热模式为双缸单级运行模式;
所述第一换向部件(40)具有第一阀口(41)、第二阀口(42)、第三阀口(43)和第四阀口(44),所述第一阀口(41)与所述第二阀口(42)或所述第四阀口(44)相连通,所述第三阀口(43)与所述第四阀口(44)或所述第二阀口(42)相连通;所述第二阀口(42)与所述第一吸气口和所述第一压缩管路(20)的第二端连接;所述第四阀口(44)与所述第一排气口和所述第二压缩管路(30)的第二端均连接;
所述第二换向部件(50)具有第五阀口(51)、第六阀口(52)、第七阀口(53)和第八阀口(54),所述第五阀口(51)与所述第六阀口(52)或所述第八阀口(54)相连通,所述第七阀口(53)与所述第八阀口(54)或所述第六阀口(52)相连通;所述第六阀口(52)与所述第一压缩管路(20)的第二端连接;所述第八阀口(54)与所述第一排气口连接;所述第二压缩管路(30)的第二端与所述第一吸气口连接和所述第八阀口(54)均连接;
所述第一室内换热器(60)的第一端与所述第一阀口(41)连接;
所述第二室内换热器(70)的第一端与所述第五阀口(51)连接;
所述室外换热器(80)的第一端与所述第三阀口(43)和所述第七阀口(53)均连接。
2.根据权利要求1所述的空调系统,其特征在于,所述第一换向部件(40)为四通换向阀;和/或,所述第二换向部件(50)为四通换向阀。
3.根据权利要求1所述的空调系统,其特征在于,所述空调系统还包括:
第一连接管(90),所述第一连接管(90)的第一端与所述第一室内换热器(60)的第一端连接,所述第一连接管(90)的第二端与所述第一阀口(41)连接。
4.根据权利要求1所述的空调系统,其特征在于,所述空调系统还包括:
第二连接管(100),所述第二连接管(100)的第一端与所述第二阀口(42)连接,所述第二连接管(100)的第二端与所述第一吸气口连接。
5.根据权利要求1所述的空调系统,其特征在于,所述空调系统还包括:
第三连接管(110),所述第三连接管(110)的第一端与所述第三阀口(43)连接,所述第三连接管(110)的第二端与所述室外换热器(80)的第一端连接。
6.根据权利要求4所述的空调系统,其特征在于,所述空调系统还包括:
第四连接管(120),所述第四连接管(120)的第一端与所述第一排气口连接,所述第四连接管(120)的第二端与所述第四阀口(44)和所述第八阀口(54)均连接。
7.根据权利要求1所述的空调系统,其特征在于,所述空调系统还包括:
第五连接管(130),所述第五连接管(130)的第一端与所述第二室内换热器(70)的第一端连接,所述第五连接管(130)的第二端与所述第五阀口(51)相连接。
8.根据权利要求6所述的空调系统,其特征在于,所述空调系统还包括:
第六连接管(140),所述第六连接管(140)的第一端与所述第六阀口(52)连接,所述第六连接管(140)的第二端与所述第一压缩管路(20)的第二端连接。
9.根据权利要求8所述的空调系统,其特征在于,所述空调系统还包括:
第一管路(150),所述第一管路(150)的第一端与所述第二连接管(100)连接,所述第一管路(150)的第二端与所述第六连接管(140)连接;其中,所述第一管路(150)上设置有第一控制阀(160),以控制所述第一管路(150)的通断。
10.根据权利要求1所述的空调系统,其特征在于,所述空调系统还包括:
第七连接管(170),所述第七连接管(170)的第一端与所述第七阀口(53)连接,所述第七连接管(170)的第二端与所述室外换热器(80)的第一端连接。
11.根据权利要求6所述的空调系统,其特征在于,所述空调系统还包括:
第二管路(180),所述第二管路(180)的第一端与所述第四连接管(120)连接,所述第二管路(180)的第二端与所述第二压缩管路(30)的第二端连接;
第一三通阀(190),设置在所述第二连接管(100)上,所述第一三通阀(190)具有第一连通口(191)、第二连通口(192)和第三连通口(193),所述第一连通口(191)和所述第二连通口(192)均位于所述第二连接管(100)上,所述第一连通口(191)与所述第二连通口(192)或所述第三连通口(193)相连通;
第二三通阀(200),设置在所述第二管路(180)上,所述第二三通阀(200)具有第四连通口(201)、第五连通口(202)和第六连通口(203),所述第四连通口(201)和所述第五连通口(202)均位于所述第二管路(180)上,所述第四连通口(201)与所述第五连通口(202)或所述第六连通口(203)相连通;
第三管路(210),所述第三管路(210)的第一端与所述第三连通口(193)连接,所述第三管路(210)的第二端与所述第六连通口(203)连接。
12.根据权利要求8所述的空调系统,其特征在于,所述压缩部件(10)为三缸变容压缩机,所述第一压缩部(11)为上气缸、所述第二压缩部(12)为中气缸,所述第三压缩部(13)为下气缸;所述下气缸内设置有销钉(131)、滑片(132)、弹性件(133),所述弹性件(133)与所述销钉(131)的尾部连接,所述销钉(131)具有与所述滑片(132)卡接的第一位置和与所述滑片(132)分离的第二位置;在所述销钉(131)的头部的压力大于所述销钉(131)的尾部的压力时,所述销钉(131)位于所述第二位置,所述下气缸处于工作状态;在所述销钉(131)的头部的压力等于所述销钉(131)的尾部的压力时,所述销钉(131)处于所述第一位置,所述下气缸处于非工作状态;
所述空调系统还包括:
第一变容管路(220),所述第一变容管路(220)的第一端与所述销钉(131)的尾部相连通;
第二变容管路(230),所述第二变容管路(230)的第一端与所述销钉(131)的头部相连通。
13.根据权利要求12所述的空调系统,其特征在于,所述第一变容管路(220)的第二端与所述第六连接管(140)连接;所述第二变容管路(230)的第二端与所述第四连接管(120)连接;所述空调系统还包括:第三变容管路(240),所述第三变容管路(240)的第一端与所述第六连接管(140)连接,所述第三变容管路(240)的第二端与所述第二变容管路(230)连接;
第一变容控制阀(250),设置在所述第三变容管路(240)上;
第二变容控制阀(260),设置在所述第二变容管路(230)上且位于所述第三变容管路(240)远离所述下气缸的一侧。
14.根据权利要求11所述的空调系统,其特征在于,所述空调系统包括:
第四管路(270),所述第四管路(270)的第一端与所述室外换热器(80)的第二端连接,所述第四管路(270)的第二端与所述第一室内换热器(60)的第二端连接;
第一节流部件(280),设置在所述第四管路(270)上。
15.根据权利要求14所述的空调系统,其特征在于,所述空调系统包括:
第五管路(290),所述第五管路(290)的第一端与所述室外换热器(80)的第二端连接,所述第五管路(290)的第二端与所述第二室内换热器(70)的第二端连接;
第二节流部件(300),设置在所述第五管路(290)上。
16.根据权利要求15所述的空调系统,其特征在于,所述空调系统包括:
闪蒸器(310);
第六管路(320),所述第六管路(320)的第一端与所述第四管路(270)连接且位于所述第一节流部件(280)远离所述室外换热器(80)的一侧,所述第六管路(320)的第二端与所述闪蒸器(310)连接;所述第六管路(320)上设置有第二控制阀(330);
第七管路(340),所述第七管路(340)的第一端与所述第五管路(290)连接且位于所述第二节流部件(300)靠近所述室外换热器(80)的一侧;所述第七管路(340)的第二端与所述闪蒸器(310)连接;
第八管路(350),所述第八管路(350)的第一端与所述闪蒸器(310)连接,所述第八管路(350)的第二端与所述第三管路(210)连接;
第三控制阀(360),设置在所述第五管路(290)上且位于所述第二节流部件(300)靠近所述室外换热器(80)的一侧;
第三三通阀(370),设置在所述第四管路(270)上,所述第三三通阀(370)具有第七连通口(371)、第八连通口(372)和第九连通口(373),所述第七连通口(371)和所述第八连通口(372)位于所述第四管路(270)上,所述第七连通口(371)与所述第八连通口(372)或所述第九连通口(373)连通;
第九管路(380),所述第九管路(380)的第一端与第九连通口(373)连接,所述第九管路(380)的第二端与所述第七管路(340)连接且位于所述第二节流部件(300)靠近所述第二室内换热器(70)的一侧。
17.一种空调系统的控制方法,其特征在于,应用于权利要求1至16中任一项所述的空调系统,所述空调系统的控制方法包括:控制所述空调系统进入制冷及除湿模式;所述制冷及除湿模式包括:所述空调系统的压缩部件(10)的第一压缩部(11)对所述空调系统的第一室内换热器(60)排出的制冷剂进行压缩后,使制冷剂进入所述空调系统的室外换热器(80);所述压缩部件(10)的第二压缩部(12)和第三压缩部(13)对所述空调系统的第二室内换热器(70)排出的制冷剂进行压缩后,使制冷剂进入所述室外换热器(80);流出所述室外换热器(80)的部分制冷剂流经所述第一室内换热器(60)对室内空气进行除湿,流出所述室外换热器(80)的部分制冷剂流经所述第二室内换热器(70)对室内空气进行制冷;或,控制所述空调系统进入第一制冷模式;所述第一制冷模式包括:所述第二压缩部(12)和所述第三压缩部(13)对所述第一室内换热器(60)排出的制冷剂和所述第二室内换热器(70)的制冷剂进行一级压缩后,使制冷剂进入所述第一压缩部(11)进行二级压缩;所述第一压缩部(11)排出的制冷剂经过所述室外换热器(80)后分别进入所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进行换热;或,控制所述空调系统进入第二制冷模式;所述第二制冷模式包括:所述第二压缩部(12)对所述第一室内换热器(60)排出的制冷剂和所述第二室内换热器(70)排出的制冷剂进行一级压缩后,使制冷剂进入所述第一压缩部(11)进行二级压缩;所述第一压缩部(11)排出的制冷剂经过所述室外换热器(80)后分别进入所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进行换热;或,控制所述空调系统进入第一制热模式;所述第一制热模式包括:所述第二压缩部(12)和所述第三压缩部(13)对所述室外换热器(80)排出的制冷剂进行一级压缩后,使制冷剂进入所述第一压缩部(11)进行二级压缩;所述第一压缩部(11)排出的制冷剂分别经过所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进换热后流入所述室外换热器(80);或,控制所述空调系统进入第二制热模式;所述第二制热模式包括:所述第二压缩部(12)对所述室外换热器(80)排出的制冷剂进行一级压缩后,使制冷剂进入所述第一压缩部(11)进行二级压缩;所述第一压缩部(11)排出的制冷剂分别经过所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进换热后流入所述室外换热器(80);或,控制所述空调系统进入第三制热模式;所述第三制热模式包括:所述第一压缩部(11)对所述室外换热器(80)排出的部分制冷剂进行压缩后,使制冷剂分别进入所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进行换热;所述第二压缩部(12)对所述室外换热器(80)排出的部分制冷剂进行压缩后,使制冷剂分别进入所述第一室内换热器(60)和所述第二室内换热器(70)与室内空气进行换热;所述第一室内换热器(60)和所述第二室内换热器(70)排出的制冷剂流入所述室外换热器(80)。
18.根据权利要求17所述的空调系统的控制方法,其特征在于,所述制冷及除湿模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第二阀口(42)连通,控制所述第一换向部件(40)的第三阀口(43)与第四阀口(44)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第六阀口(52)连通,控制所述第二换向部件(50)的第七阀口(53)和第八阀口(54)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第二连通口(192)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第五连通口(202)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第八连通口(372)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)关闭,控制所述空调系统的第三控制阀(360)打开;
控制所述空调系统的第一变容控制阀(250)关闭,控制所述空调系统的第二变容控制阀(260)打开。
19.根据权利要求17所述的空调系统的控制方法,其特征在于,所述第一制冷模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第二阀口(42)连通,控制所述第一换向部件(40)的第三阀口(43)与第四阀口(44)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第六阀口(52)连通,控制所述第二换向部件(50)的第七阀口(53)和第八阀口(54)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第三连通口(193)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第六连通口(203)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第九连通口(373)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)打开,控制所述空调系统的第三控制阀(360)关闭;
控制所述空调系统的第一变容控制阀(250)关闭,控制所述空调系统的第二变容控制阀(260)打开。
20.根据权利要求17所述的空调系统的控制方法,其特征在于,所述第二制冷模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第二阀口(42)连通,控制所述第一换向部件(40)的第三阀口(43)与第四阀口(44)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第六阀口(52)连通,控制所述第二换向部件(50)的第七阀口(53)和第八阀口(54)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第三连通口(193)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第六连通口(203)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第九连通口(373)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)关闭,控制所述空调系统的第三控制阀(360)打开;
控制所述空调系统的第一变容控制阀(250)打开,控制所述空调系统的第二变容控制阀(260)关闭。
21.根据权利要求17所述的空调系统的控制方法,其特征在于,所述第一制热模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第四阀口(44)连通,控制所述第一换向部件(40)的第二阀口(42)与第三阀口(43)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第八阀口(54)连通,控制所述第二换向部件(50)的第六阀口(52)和第七阀口(53)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第三连通口(193)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第六连通口(203)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第九连通口(373)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)打开,控制所述空调系统的第三控制阀(360)关闭;
控制所述空调系统的第一变容控制阀(250)关闭,控制所述空调系统的第二变容控制阀(260)打开。
22.根据权利要求17所述的空调系统的控制方法,其特征在于,所述第二制热模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第四阀口(44)连通,控制所述第一换向部件(40)的第二阀口(42)与第三阀口(43)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第八阀口(54)连通,控制所述第二换向部件(50)的第六阀口(52)和第七阀口(53)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第三连通口(193)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第六连通口(203)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第九连通口(373)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)打开,控制所述空调系统的第三控制阀(360)关闭;
控制所述空调系统的第一变容控制阀(250)打开,控制所述空调系统的第二变容控制阀(260)关闭。
23.根据权利要求17所述的空调系统的控制方法,其特征在于,所述第三制热模式包括:控制所述空调系统的第一换向部件(40)的第一阀口(41)与第四阀口(44)连通,控制所述第一换向部件(40)的第二阀口(42)与第三阀口(43)连通;
控制所述空调系统的第二换向部件(50)的第五阀口(51)与第八阀口(54)连通,控制所述第二换向部件(50)的第六阀口(52)和第七阀口(53)连通;
控制所述空调系统的第一三通阀(190)的第一连通口(191)与第二连通口(192)连通;
控制所述空调系统的第二三通阀(200)的第四连通口(201)与第五连通口(202)连通;
控制所述空调系统的第三三通阀(370)的第七连通口(371)与第九连通口(373)连通;
控制所述空调系统的第一控制阀(160)和第二控制阀(330)关闭,控制所述空调系统的第三控制阀(360)打开;
控制所述空调系统的第一变容控制阀(250)打开,控制所述空调系统的第二变容控制阀(260)关闭。
