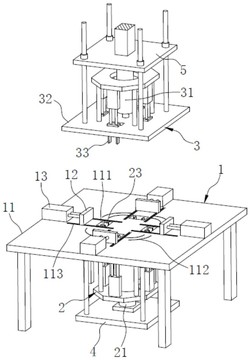

1.一种干式变压器绝缘垫块自动装配装置，其特征在于，包括平台定位机构(1)，所述平台定位机构(1)包括组装平台(11)和设置在组装平台(11)上的四个推送机构，所述组装平台(11)中部具有高、低压线圈定位线(112)，四个所述推送机构两两对称分布在所述定位线(112)的四周。

2.根据权利要求1所述的干式变压器绝缘垫块自动装配装置，其特征在于：所述推送机构包括推板(12)和驱动机构(13)，所述推板(12)与所述组装平台(11)滑动连接，所述驱动机构(13)连接在推板(12)上，以驱动推板(12)靠近或远离所述定位线(112)的中心。

3.根据权利要求1或2所述的干式变压器绝缘垫块自动装配装置，其特征在于，还包括：下垫块装配机构(2)，其设置在所述组装平台(11)的下方，用于装配变压器线圈组件(6)下端的绝缘垫块(63)；以及上垫块装配机构(3)，其设置在所述组装平台(11)的上方，用于装配变压器线圈组件(6)上端的绝缘垫块(63)。

4.根据权利要求3所述的干式变压器绝缘垫块自动装配装置，其特征在于，其中：

所述下垫块装配机构(2)包括下主气缸(21)、下压板(22)和多个下垫块夹持件(23)，所述下主气缸(21)竖直朝上设置所述组装平台(11)下方，所述下压板(22)水平设置在所述下主气缸(21)的活塞杆的上端，所述下垫块夹持件(23)位于所述下压板(22)的上侧，且与变压器线圈组件(6)下端绝缘垫块(63)的预装位置一一对应；

所述上垫块装配机构(3)包括上主气缸(31)、上压板(32)和多个上垫块夹持件(33)，所述上主气缸(31)竖直朝下设置在所述组装平台(11)上方，所述上压板(32)水平设置在所述上主气缸(31)的活塞杆的下端，所述上垫块夹持件(33)位于所述上压板(32)的下侧，且与变压器线圈组件(6)上端绝缘垫块(63)的预装位置一一对应；

所述组装平台(1)中部具有多个与所述下垫块夹持件(23)一一对应的下垫块入孔(11)。

5.根据权利要求4所述的干式变压器绝缘垫块自动装配装置，其特征在于，其中：

所述下垫块装配机构(2)还包括多个与所述下垫块夹持件(23)一一对应的下副气缸(24)，所述下副气缸(24)竖直朝上设置在所述下压板(22)下侧，所述下垫块夹持件(23)穿过所述下压板(22)并固定在所述下副气缸(24)的活塞杆的上端；

所述上垫块装配机构(3)还包括多个与所述上垫块夹持件(33)一一对应的上副气缸(34)，所述竖直朝下设置在所述上压板(32)的上侧，所述上垫块夹持件(33)穿过所述上压板(32)并固定在所述上副气缸(34)的活塞杆的上端。

6.根据权利要求5所述的干式变压器绝缘垫块自动装配装置，其特征在于：所述下副气缸(24)和上副气缸(34)设置为同步动作。

7.根据权利要求4所述的干式变压器绝缘垫块自动装配装置，其特征在于：所述组装平台(11)下侧固定有用于安装所述下垫块装配机构(2)的托架(4)。

8.根据权利要求4所述的干式变压器绝缘垫块自动装配装置，其特征在于：所述组装平台(11)上方设置有用于安装所述上垫块装配机构(3)的吊架(5)。

9.根据权利要求4所述的干式变压器绝缘垫块自动装配装置，其特征在于，其中：

所述下压板(22)上具有与所述下垫块入孔(111)一一配合的垫块拖台(222)；

所述上压板(32)上具有用于低压线圈引出线(611)通过的让位孔(322)。

10.一种利用权利要求6中所述干式变压器绝缘垫块自动装配装置装配绝缘垫块的方法，其特征在于，步骤包括：Ⅰ、启动上主气缸(31)推动上压板(32)向下运动，将上垫块夹持件(33)内的绝缘垫块(63)同时强行压入低压线圈(61)与高压线圈(62)上端的配合间隙内，直至上压板(32)的下端面压紧高、低压线圈的上端；

Ⅱ、然后启动下主气缸(21)推动下压板(22)向上运动，将下垫块夹持件(23)内的绝缘垫块(63)强行压入低压线圈(61)与高压线圈(62)下端的配合间隙内；

Ⅲ、同时启动下副气缸(24)和上副气缸(34)，分别驱动下垫块夹持件(23)和上垫块夹持件(33)抽离绝缘垫块(63)；

Ⅳ、最后同时控制下主气缸(21)和上主气缸(31)回程，使下压板(22)上压板(32)同时与变压器线圈组件(6)的端部分离。
