专利号: 2020105989114
申请人: 嘉兴市创美电器有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

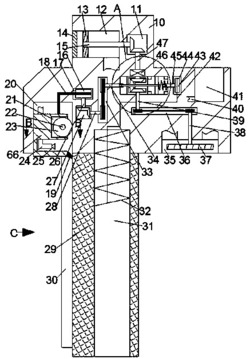

1.一种智能化清洁遮阳的高层建筑幕墙,包括墙体,其特征在于:所述墙体内设置有开口朝左的通风腔,所述通风腔的右侧设置有风扇腔,所述风扇腔内设置有通风装置,所述风扇腔的下侧设置有动力腔,所述动力腔的上端壁内固定有主电机,所述动力腔内设置有切换装置,所述切换装置包括固定设置于所述动力腔内的切换块,所述切换块内设置有齿轮腔,所述动力腔内滑动设置有位于所述切换块右侧的动力板,所述动力腔的右侧设置有遮阳卷线腔,所述遮阳卷线腔内设置有遮阳装置,所述遮阳卷线腔的右侧设置有开口朝上的存储腔,所述动力腔的左侧设置有左带轮腔,所述动力腔的下侧设置有右带轮腔,所述右带轮腔的下侧设置有开口朝下的出风腔,所述左带轮腔的左侧上方设置有清洁卷线腔,所述清洁卷线腔的下侧设置有中间腔,所述中间腔的左侧设置有开口朝下的清洁腔,所述清洁腔内设置有清洁装置,所述墙体的下侧固定有夹心玻璃内设置有夹心腔,所述夹心玻璃的前后两侧对称固定有与所述清洁腔前端壁和后端壁平齐的导轨。

2.根据权利要求1所述的一种智能化清洁遮阳的高层建筑幕墙,其特征在于:所述通风装置包括与所述主电机动力连接且上侧延伸至所述风扇腔内下侧延伸至所述齿轮腔内的电机轴,所述风扇腔的左端壁内转动设置有风扇轴,所述风扇轴的左侧延伸至所述通风腔内且固定有风扇,所述通风腔的左侧开口处固定有防止异物进入的挡板,所述出风腔的上端壁左右两侧侧与所述通风腔相通,所述出风腔的上端壁中部转动设置有上侧延伸至所述右带轮腔内的输出轴,所述输出轴的下侧固定有出风扇,所述齿轮腔的下端壁内转动设置有下侧延伸至所述右带轮腔内的输入轴,所述输入轴与所述输出轴通过一组皮带轮连接。

3.根据权利要求1所述的一种智能化清洁遮阳的高层建筑幕墙,其特征在于:所述切换装置包括固定设置于所述动力腔右端壁以及所述切换块右端面上的环状电磁铁,所述切换块上转动设置穿过所述齿轮腔左右两侧延伸至所述动力腔内且可左右滑动并与所述动力板转动连接的动力轴,所述动力腔的左端壁上转动设置有左侧延伸至所述左带轮腔内且能够与所述动力轴花键连接的主动轴,所述动力板的右侧安装有固定在所述动力腔右端壁内的动力弹簧,所述动力轴与所述电机轴之间通过一对锥齿轮副连接,所述动力轴与所述输入轴之间通过一对锥齿轮副连接。

4.根据权利要求1所述的一种智能化清洁遮阳的高层建筑幕墙,其特征在于:所述遮阳装置包括转动设置于所述遮阳卷线腔左端壁内且左侧延伸至所述动力腔内并能够与所述动力轴花键连接的遮阳轴,所述遮阳轴的左侧固定有遮阳卷线轮,所述夹心腔内滑动设置有可折叠的遮阳板,所述遮阳板的最下侧固定有延伸至所述遮阳卷线腔内且缠绕安装在所述遮阳卷线轮上的遮阳绳。

5.根据权利要求1所述的一种智能化清洁遮阳的高层建筑幕墙,其特征在于:所述清洁装置包括滑动设置于所述清洁腔内且可向下移动出所述清洁腔并在所述导轨上滑动的清洁块,所述清洁块的下侧固定有喷水管,所述喷水管的右侧固定有喷头,所述清洁块的右端面下侧固定有能够与所述夹心玻璃左侧面紧密接触的海绵擦,所述清洁块内设置有开口朝右的旋转腔,所述旋转腔的前端壁和后端壁内转动设置有旋转轴,所述旋转轴上固定有能够与所述夹心玻璃紧密接触的清洁轮,所述清洁轮的后侧设置有固定在所述旋转轴上的清洁齿轮,所述旋转腔的左侧设置有部分与所述旋转腔相通的偏心腔,所述清洁齿轮的左侧啮合有位于所述偏心腔内的偏心齿轮,所述偏心齿轮固定在转动设置于所述偏心腔后端壁内的偏心轴上,所述偏心轴的前侧固定有位于所述偏心齿轮前侧的偏心轮,所述偏心轮的前侧偏心处固定有偏心杆,所述偏心杆上转动设置有连杆,所述偏心腔的左端壁内设置有开口朝右的压缩腔,所述压缩腔内滑动设置有压缩块,所述压缩块的右侧与所述连杆的左侧铰接,所述压缩腔的后端壁左侧安装有与所述存储腔下侧连通的入水管,所述入水管内安装有进水阀,所述压缩腔的前端壁左侧安装有与所述喷水管连通的出水口,所述出水口内安装有出水阀,所述中间腔的右端壁内转动设置有右侧延伸至所述左带轮腔内的从动轴,所述清洁卷线腔的下端壁内转动设置有下侧延伸至所述中间腔内的清洁轴,所述清洁轴的上侧固定有清洁卷线轮,所述清洁卷线轮上缠绕安装有延伸至所述清洁腔内且固定在所述清洁块上侧的清洁绳,所述清洁轴与所述从动轴通过一对锥齿轮副连接,所述从动轴与所述主动轴之间通过一组皮带轮连接。
